Manera práctica y rápida para hacer cables de jumper para protoboard en pocos pasos (2 / 5 paso)

Paso 2: preparación:

A - Corte los cables:

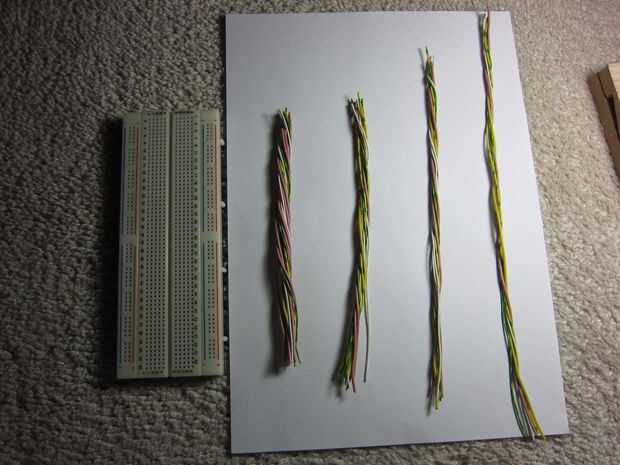

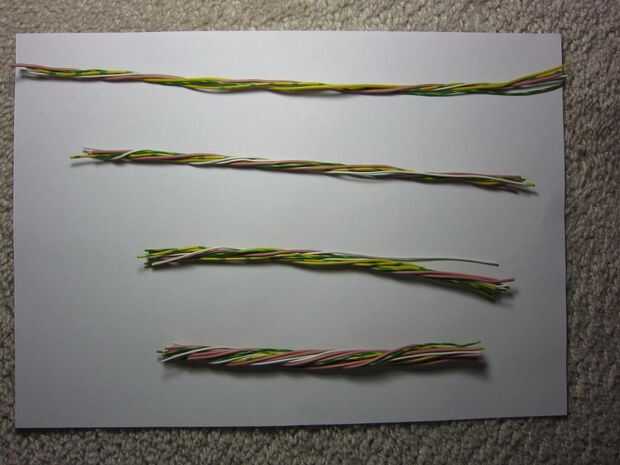

Hilos de corte deseado longitudes (sugiero a corto, mediano, largo y extra largo como el estándar).

Así que me 16, 19, 23, 29 cm después de 2 cm de cada extremo para envolver alrededor del perno tenemos 12, 15, 19, 25 cm (estándar para los cables de puente comercial de macho a macho) que es bueno para un protoboard grande

B - pelando los cables:
Cada alambre de 2 cm de ambos extremos de la tira.

C - torcer los cables:

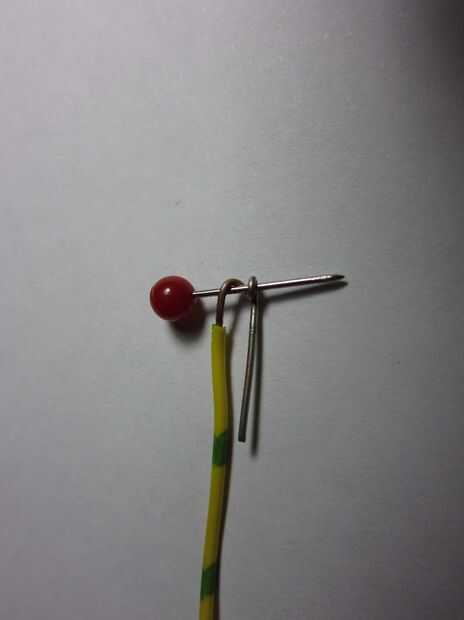

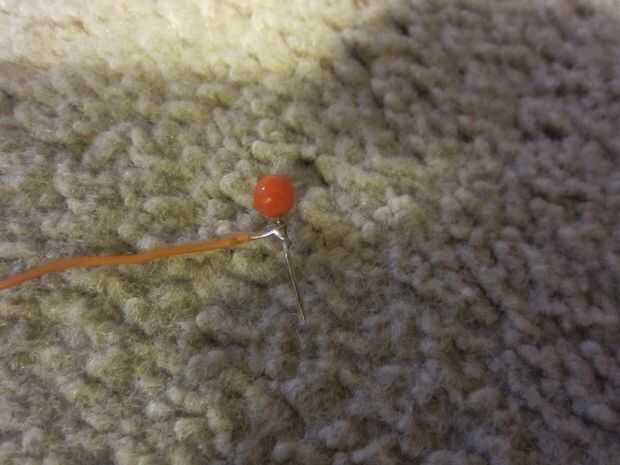

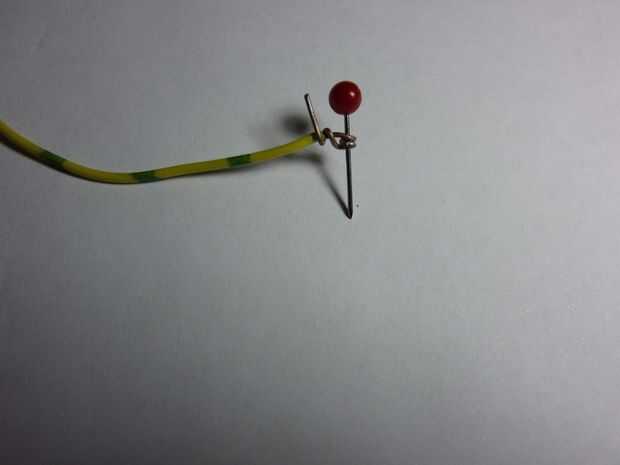

Gire el extremo del hilo dos veces en el primer 1/3 de alfiler (de la cabeza) y gire firmemente con un alicates

D - soldadura:

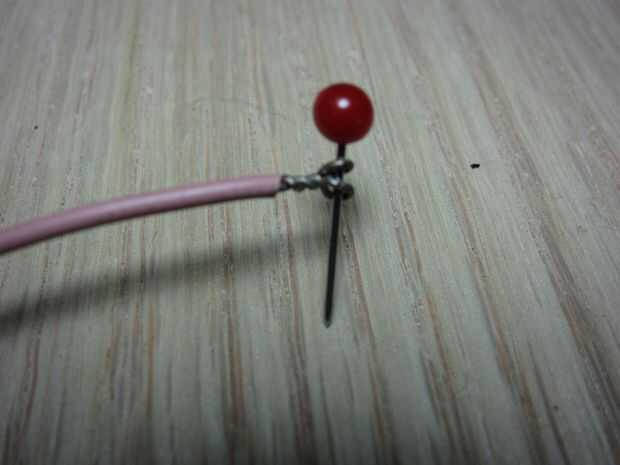

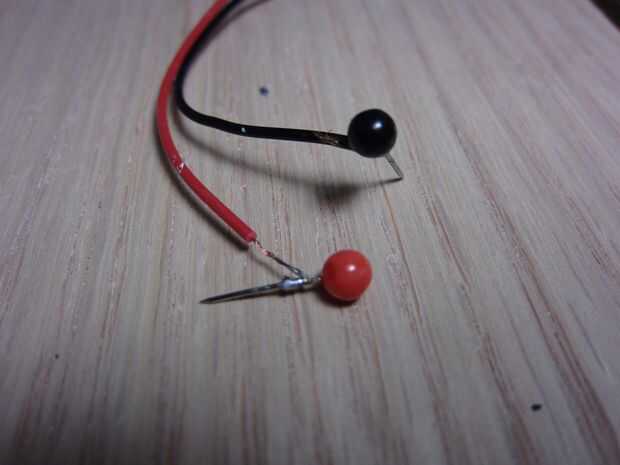

A soldar el cable con el conector.
