Paso 1: modelado

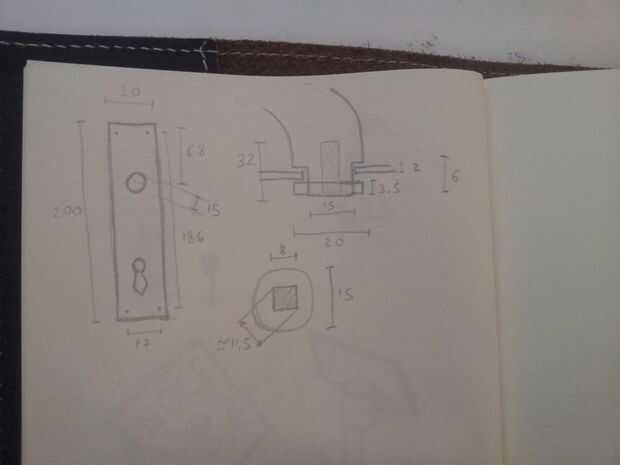

Así que tomaron algunas medidas y registrados en un bosquejo. Si usted toma una mirada que usted puede saber inmediatamente si este mango adapta a su puerta demasiado o si usted tiene que rediseñar algunas partes.

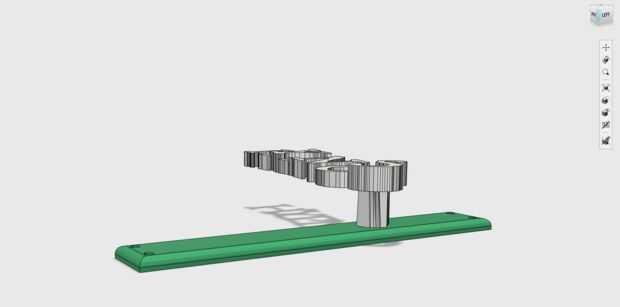

Para cada parte, usé diseño 123D, que es una herramienta muy potente pero muy fácil (si no vas a diseñar un modelo de trabajo del Big Ben).

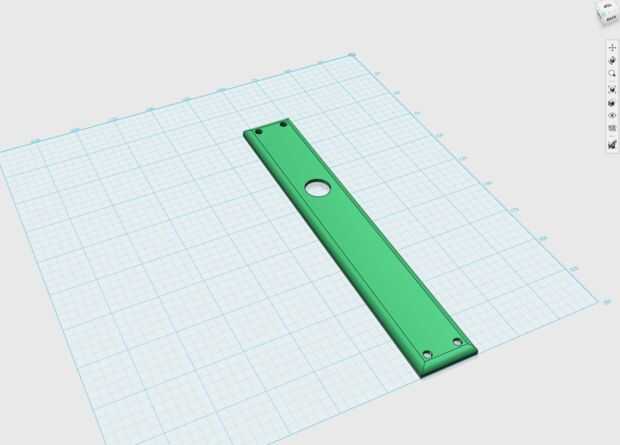

La placa tiene las mismas dimensiones que el original. La única diferencia es que no hago el orificio de la llave, simplemente porque no lo quiero.

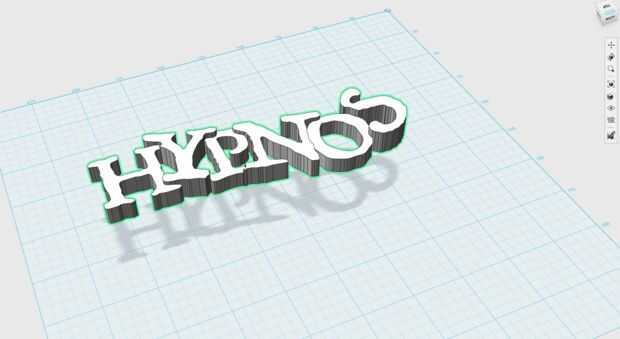

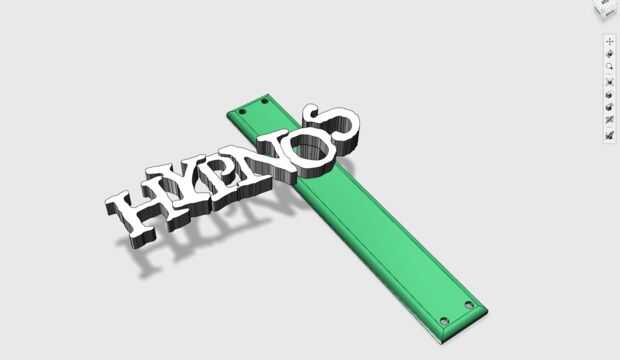

La manija sí mismo es simplemente un texto sacado a diferentes alturas. Si diseñar por sí mismo, tome tiempo para poner cuidadosamente las letras una sobre la otra. Si la superposición es muy débil, se rompe la manija!

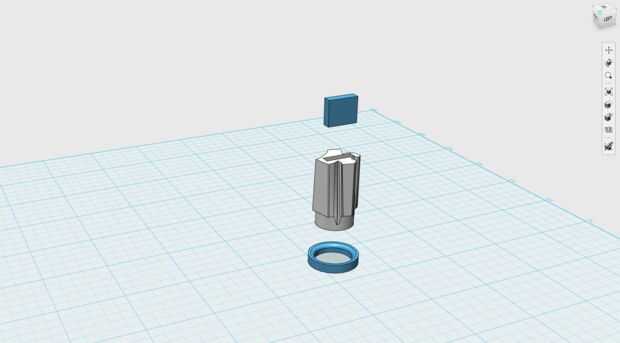

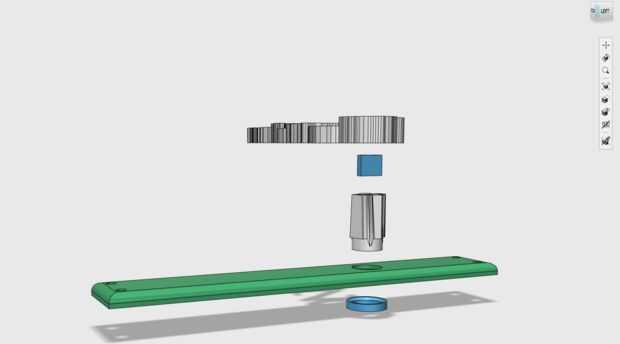

La conexión entre el mango y el mecanismo de la puerta se compone de tres partes:
- un espaciador
- una conexión entre el espaciador y el mango
- un anillo para la fijación del espaciador
Estas tres partes se deben imprimir con relleno completo, de lo contrario el esfuerzo de torsión puede romperlas.
Aquí os dejo los archivos .123d y .stl, por lo que se puede adaptar a su puerta!
