Mano cardán Gopro 2D de piezas defectuosas abejón (5 / 7 paso)

Paso 5: Montaje de la manija Selfie Stick y la batería

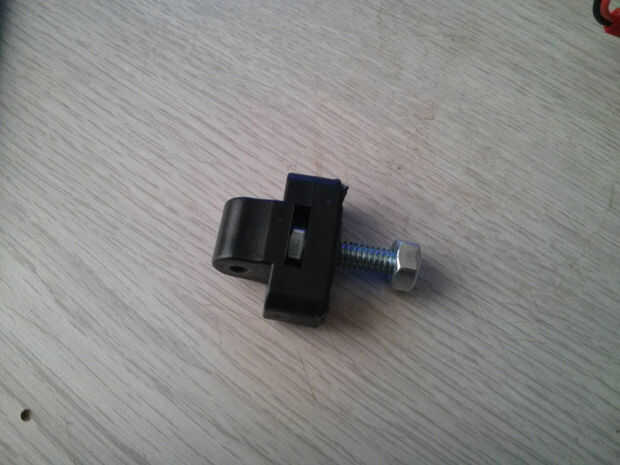

La mayoría selfie palos se crean el mismo y utilizan una rótula plástica con un perno de 1/4 "x 20 roscado para sujetar el soporte del teléfono en su lugar. Curiosamente, es el mismo hilo utilizado en las cámaras digitales más como una trípode. Por desgracia para nuestros propósitos, este perno es demasiado corto y por lo tanto tiene que ser reemplazado con un perno hexagonal de 1.5" con el mismo hilo. En el modelo que tuve, fue tan simple como quitar dos tornillos en la bisagra y quitando el pulgar perno y luego reemplazarlo con el nuevo perno hexagonal.

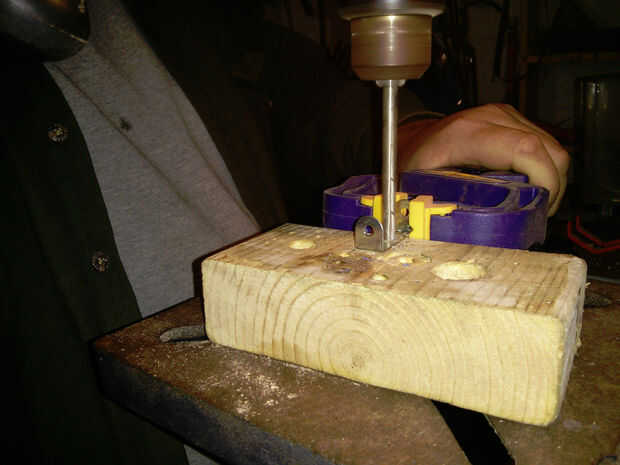

He creado un soporte que se fijan al marco de la suspensión cardán, otra vez, usando mi sistema erector y taladrar un orificio en su centro el diámetro del perno. Instalación de la pieza de bisagra fue fácil pasando el perno a través del marco, instalar el soporte en el otro lado, empernar en lugar con un 1/4 "x 20 hexagonal perno de fijación del uno mismo.

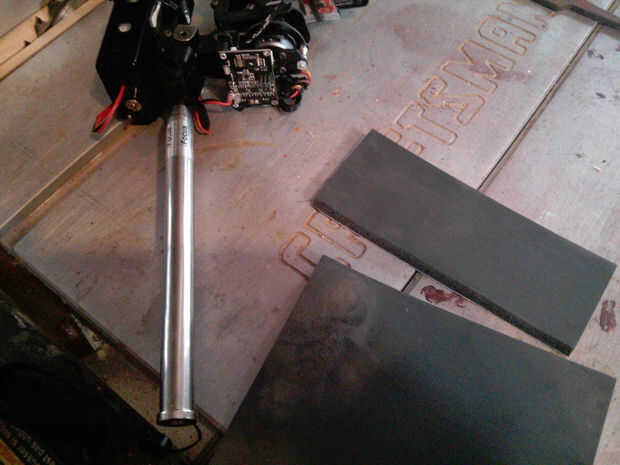

Una vez el hardware de montaje en su lugar, colocar la manija y me probó la operación. El diámetro de la manija, terminó siendo un poco pequeño y corte un pedazo de goma espuma adhesiva y envuelto alrededor de la manija lo engrosamiento y lo que es más cómodo de usar.

La batería

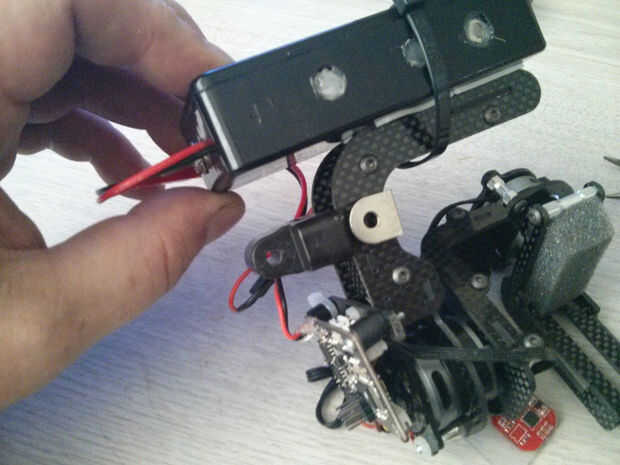

Debido al diseño del marco del cardán, hay un 'borde' en la parte superior donde está diseñado para montar en el cuerpo de drone a través de los soportes de montaje. Este es un lugar perfecto para establecer su batería donde no interferirá con la operación y le dará acceso. Inicialmente había usado poco de cinta dos forma para sujetarla, pero la calidad de la cinta que tenía en la mano era un poco falta, y así que usé un cintillo para asegurarlo en su lugar.
