Mano con motor de lavadora (2 / 5 paso)

Paso 2: El mecanismo

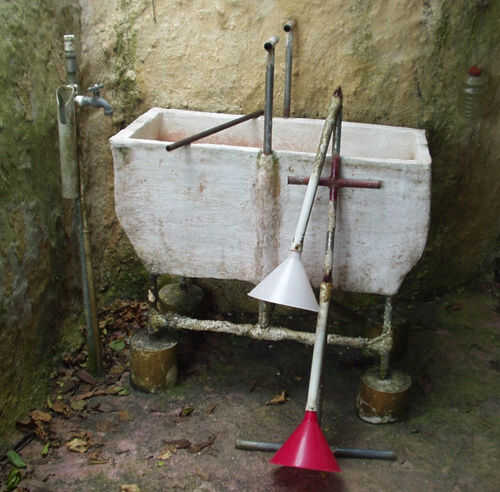

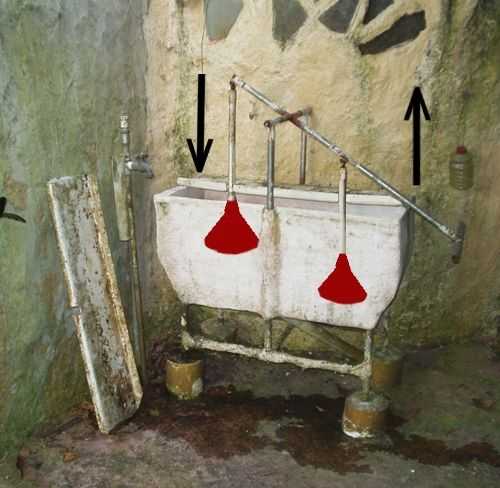

Uno se encuentra a la derecha de la máquina y bombas el mango hacia arriba y hacia abajo. Como se mueve la palanca sube y baja los dos embudos de plástico rojo. Agita el agua y lava la ropa. El mango es de tuberías de hierro soldadas. La barra transversal en el medio actúa como una bisagra. Pasador de la bisagra que sostiene el mango al cuerpo de la lavadora es un tubo de diámetro más pequeño. Usé 3/4" tubería metálica EMT para la manija y la EMT de 1/2" para el pasador de la bisagra.

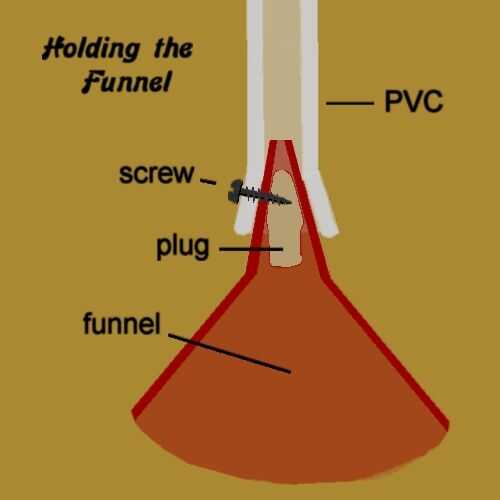

Las tuberías verticales los embudos y el mango de conexión están hechas de tubo de PVC. Que son formado en un extremo para ajustarse en el embudo al calor. Un enchufe dentro, hecha de madera o PVC Termoformado está asegurada por un tornillo de metal de hoja y mantiene el embudo en su sitio.

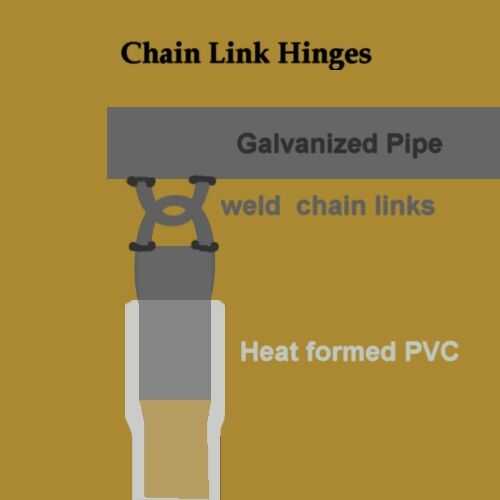

El tubo de PVC vertical está termoconformada en el otro extremo para cumplir con parte de una bisagra de eslabones de la cadena. Eslabones de la cadena se sueldan con autógena para el mango y un trozo de tubería que entra en los tubos verticales de PVC. Ver los diagramas.
