Paso 3: Construcción del modelo

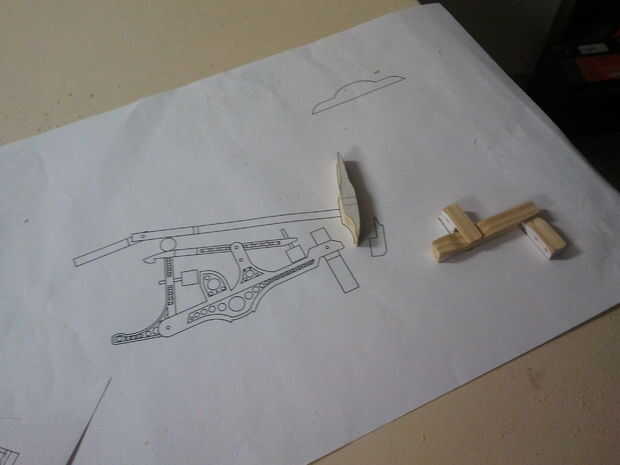

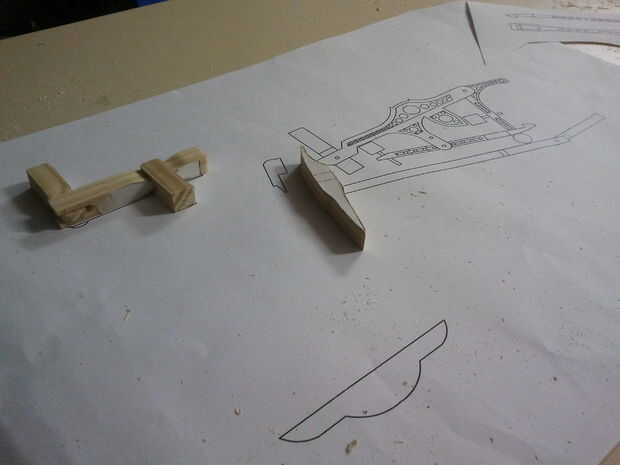

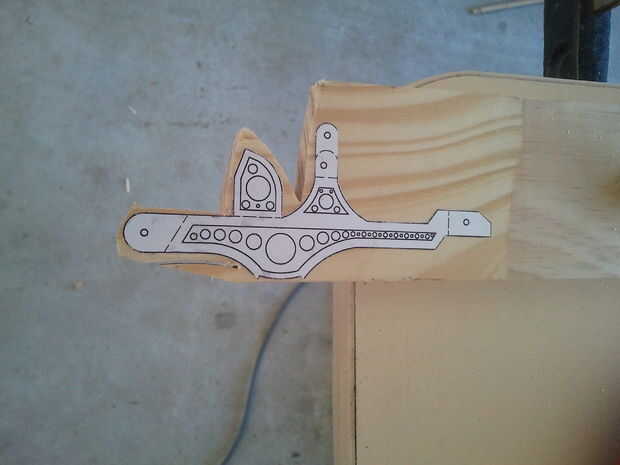

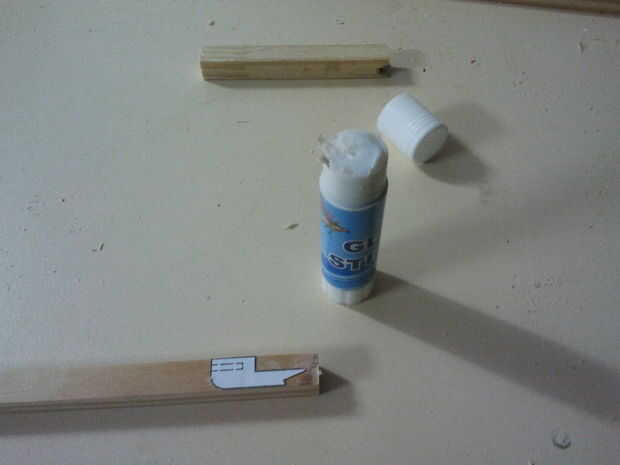

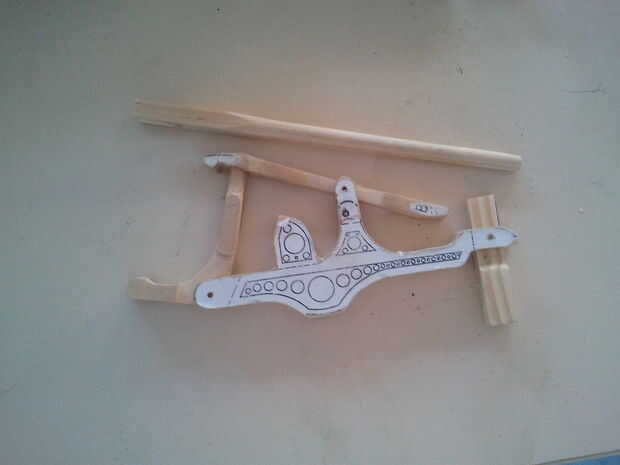

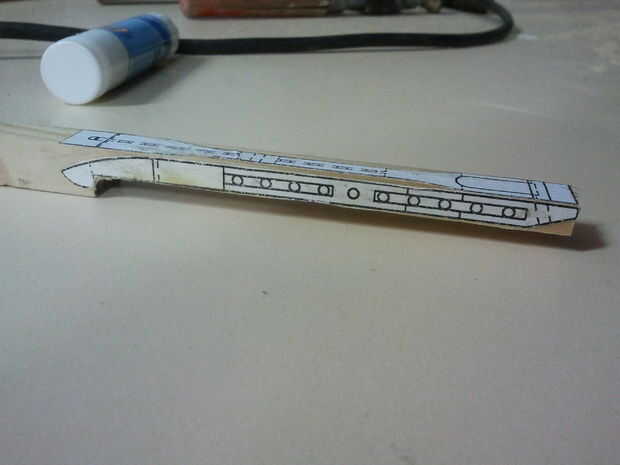

He apoyado todas las partes en una imagen 2D, así que puedo utilizar como plantillas para el corte. Corte la plantilla de papel lo más cerca posible a la línea negra. Usé pegamento estándar para pegar el papel a la madera.
Nota: que el PDF tiene algunas piezas replicadas, pero se muestra en otro ángulo. las partes deben ser muy juntas que significa que son piezas del mismo, sólo una proyección diferente.

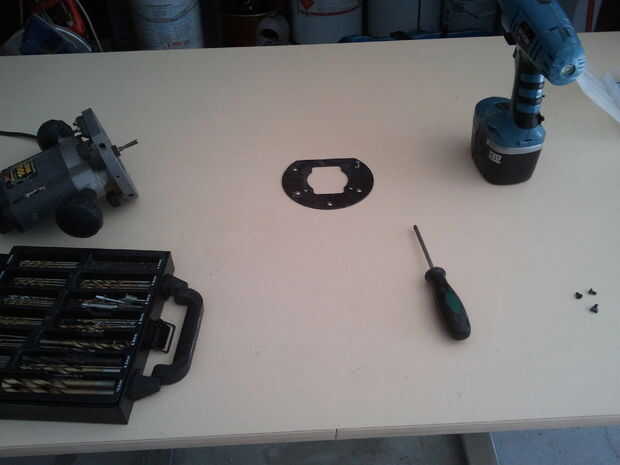

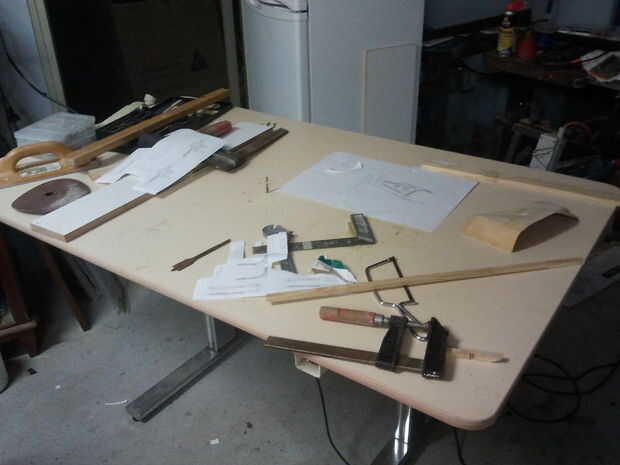

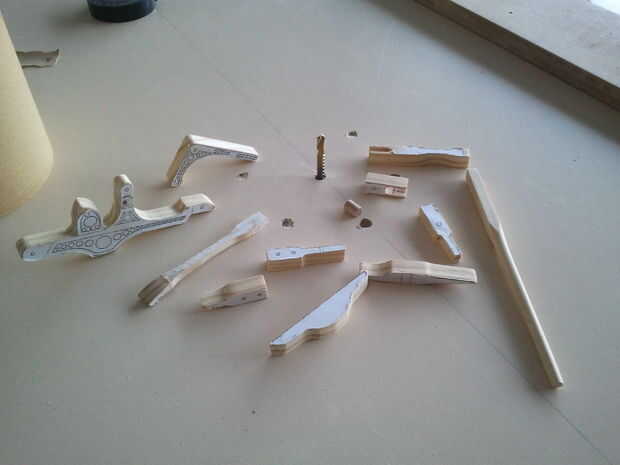

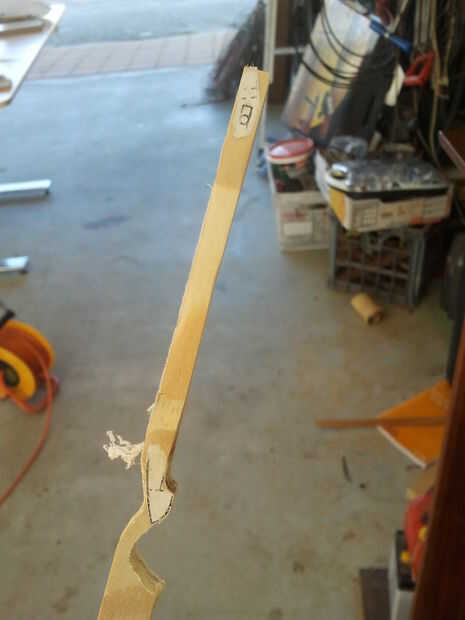

Empecé haciendo una mesa de fresadora DIY. así que puedo afeitar unas maderas con precisión. En lugar de una broca normal, he utilizado una broca de sierra, asi hay menos retroceso hacia atrás al tratar de pequeñas piezas de molino. los routers normalmente aceptan 1/4" bits. Costumbre de brocas métricas como 6mm es demasiado pequeño y 6.5 es demasiado grande. Realmente he usado una broca de 6mm, pero tuvo que envolver alguna cinta eléctrica para reforzar el diámetro. funciona realmente bien (aunque no recomendaría ya que es un método muy chungo). sólo ve problemas si usas por mucho tiempo y la broca se calienta y ablanda la cinta. Si tuviera una sierra de cinta o sierra de marquetería, probablemente habría sido mucho mejor y corte (lol, juego de palabras) mi tiempo tal vez 3-4 horas para hacer estas piezas
También tuve que cambiar el diseño de mis partes, yo no podría hacer los círculos cool y agujeros porque sería muy difícil con los equipos que tengo. por lo que es casi lo mismo, pero una mirada más simple.

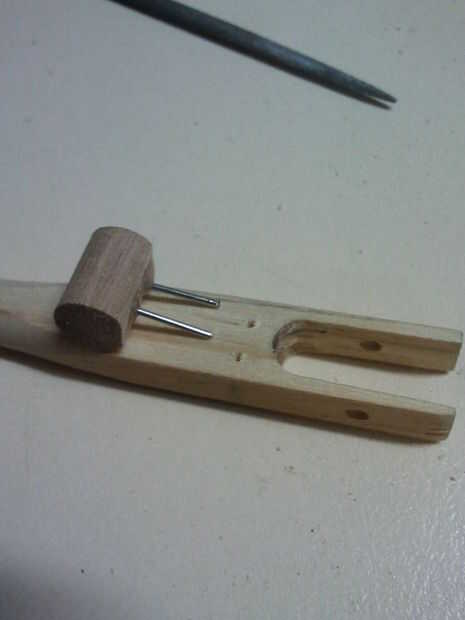

Para hacer el codillo, consiguió unas redondas de madera y cortar 1cm de ancho, había lijado un lado plano (aproximadamente 0.1 mm) y perforar 2 agujeros de 1 mm de ancho y 5 mm profundidad. Usé algunos sujetapapeles con expoxy para hacer unos tacos. Taladré 0,5 mm en el mango del martillo y expoxyed el nudillo en. Esto es muy fuerte. Si no hubiera ningún refuerzo metálico, creo que la Unión fallará fácilmente. ver la foto final en este paso para el cuadro
