Mano haciendo un modelo de acción de piano de cola (4 / 10 paso)

Paso 4: montaje

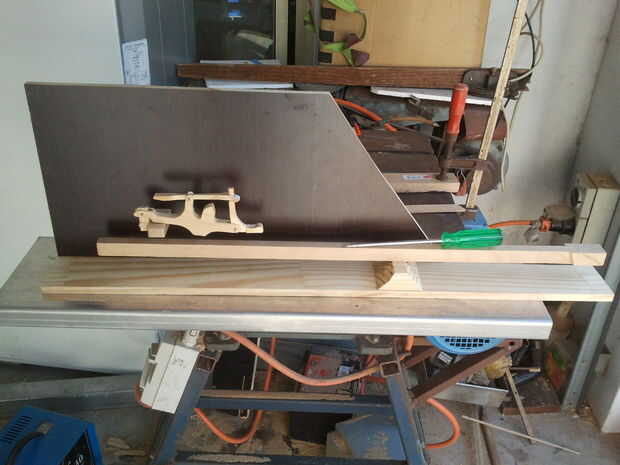

he utilizado algunos izquierda sobre la madera para keybed (la base) y y algunos más a la izquierda sobre la madera para la pared lateral. Elegir una madera oscura de la pared porque da contraste y es más fácil ver las partes de acción.

No hago cualquier dibujo CAD para esta parte como muy simple de hacer y visualizar. y además, no tomar las dimensiones y no quiero desarmar el piano otra vez.

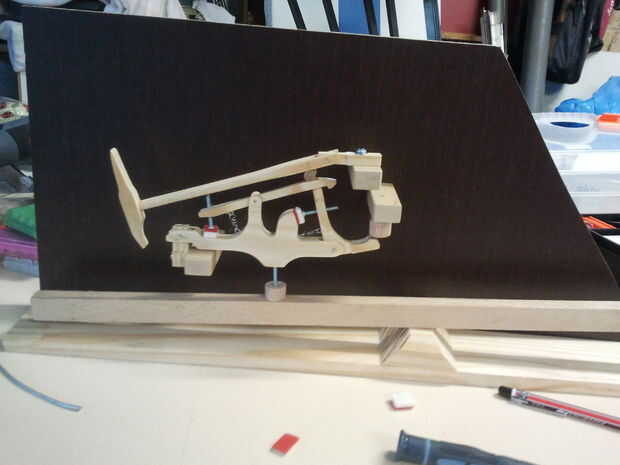

Lo rectángulo cantilever (ver segunda foto) se atornilla en la pared lateral para apoyar las piezas y colocar en el lugar adecuado. La ubicación exacta de estas piezas nunca será la misma en cualquier mano construye, así que dí a medir. Que sólo montado tanto como podría, luego marcado donde lo rectángulo voladizo tendrá que colocarse, luego taladre y atornillarlas.

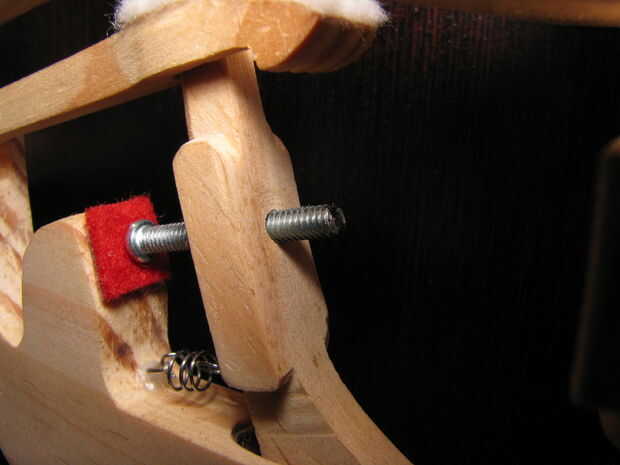

Para hacer todo montado sin caer aparte, necesitaba trabajar los tapones. Sólo perforar agujeros de 3mm y había colocado un tornillo de roscado fino en reversa. Antes del montaje final, utilicé mi dremel y cortar una ranura en el extremo del tornillo, formando una ranura, por lo que puedo hacer ajustes fácil (véase el cuadro 3 y 4)
