Mano Held ballesta (3 / 9 paso)

Paso 3: Hojas de dibujo

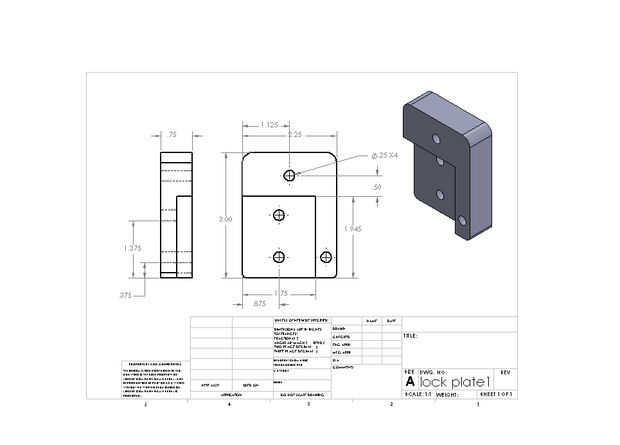

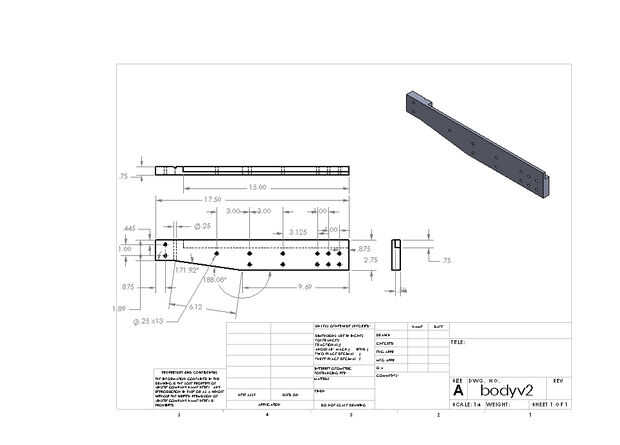

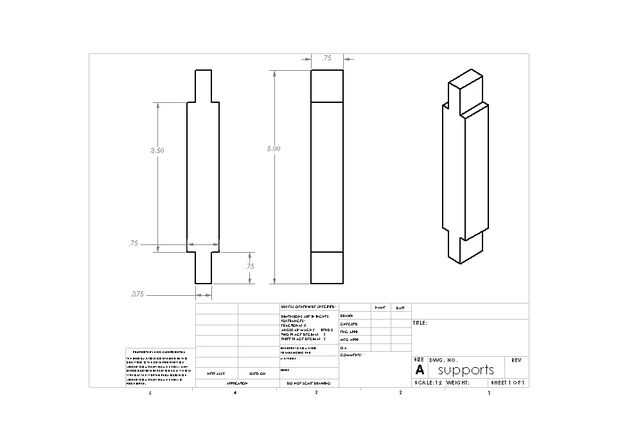

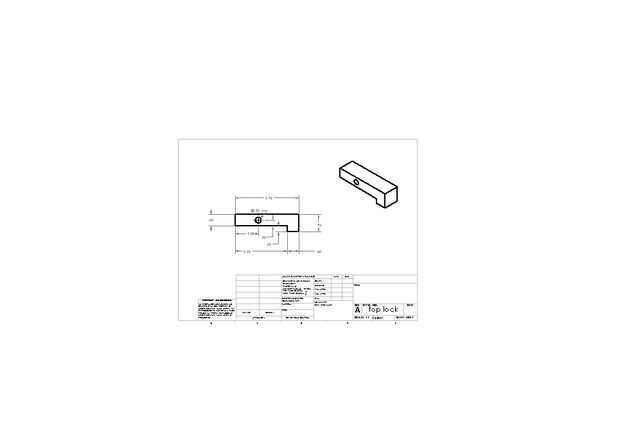

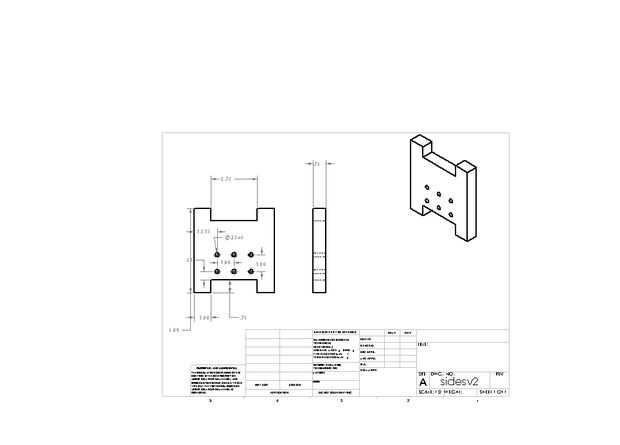

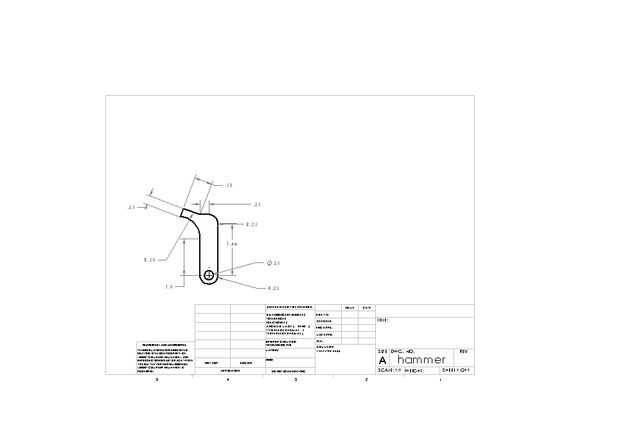

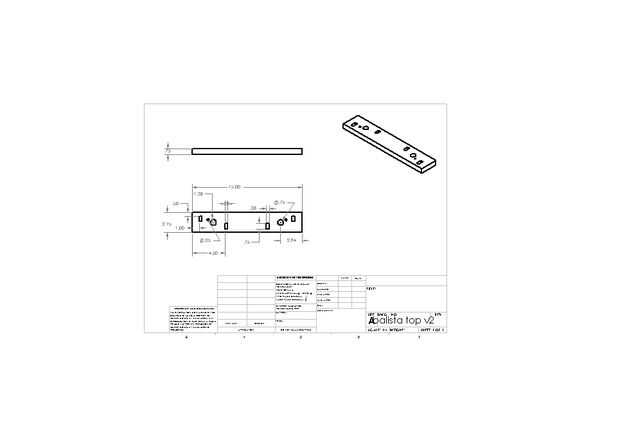

Sin el software de los Solidworks o una máquina de molino, aquí están las hojas de dibujos para las piezas utilizadas en este proyecto. Todo proyecto puede completarse con herramientas de mano y el taller de garaje común. Con jigsaw, taladro y fresadora puede completarse todo el proyecto si no tienes una máquina de molino.

Una guía básica para herramientas de mano
Broca de taladrar todos los agujeros con un 1/4"
Sierra para bolsillos, perfore un agujero de un diámetro más grande que su plantilla vio el ancho de las láminas, luego corta el bolsillo con la plantilla
cortar las piezas con la sierra caladora
Utiliza un router para poner el canal en las piezas de dos cuerpo
Si no tienes un router, tallar un camino para la pista de tornillo a cada lado con herramientas trabajo madera

El primer archivo zip contiene las hojas de proyecto guardadas como. SLDDRW para Solidworks y el .jpg. El segundo archivo zip contiene las hojas de borrador en .pdf
