Mano instantáneo (1 / 4 paso)

Paso 1: Características del diseño

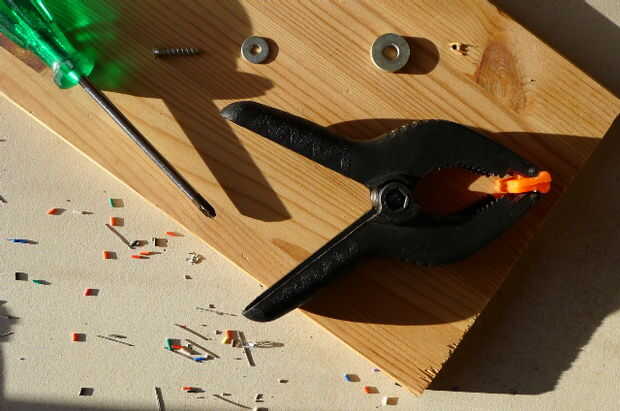

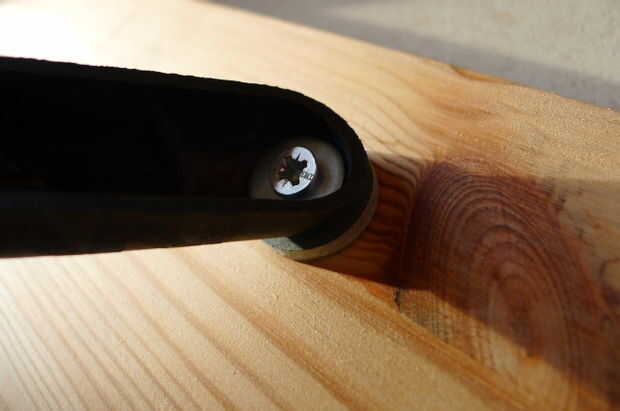

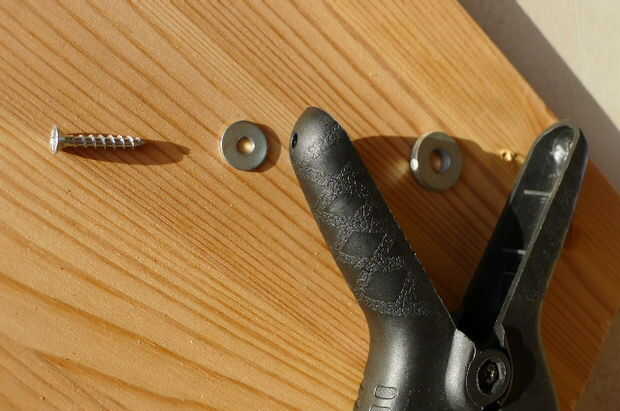

La pinza viene con agujeros en el extremo de las empuñaduras, presumiblemente para fijar para arriba en una tabla. Un tornillo fija la empuñadura a un tablón de madera y ayudar los dos anillos de metal en el apretón de la abrazadera de fijación firmemente en su posición. Es importante la medida interior del anillo inferior: la punta redonda del mango debe ser muy bien incluida, resultando en un soporte sólido.

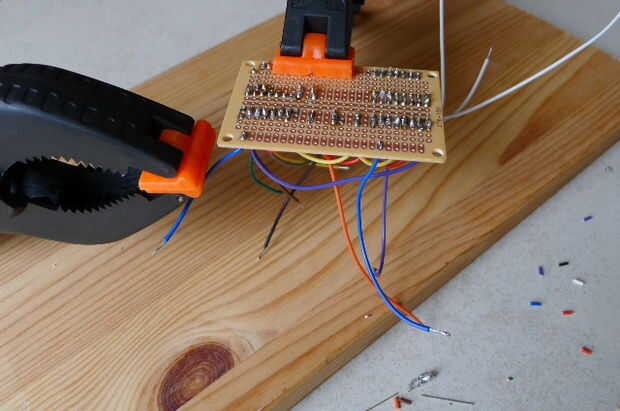

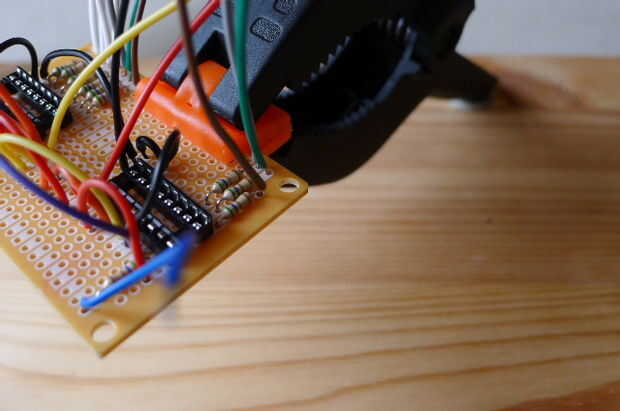

Las prensas plástico (naranja) son suficientemente lisas no se dañe el PCB.

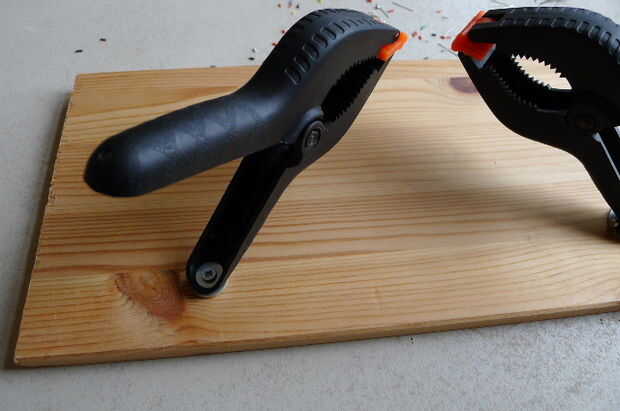

En la tabla se fijaron dos pinzas, pero segundo no utilizo en absoluto. Pequeña PCB una abrazadera es suficiente, para mayor PCB dos abrazaderas tal vez podrían ser útiles.

Desarrollo: Si su trabajo requiere rotaciones entonces sugiero para fijar las abrazaderas múltiples en un tablero en diferentes ángulos.

Paso siguiente muestra alternativas para un stand de soldadura o ayudando a las manos.
