Mano mecánica utilizando sólo comida rápida paja - paja Builder proyecto #1 (5 / 12 paso)

Paso 5: Dedo y tendón conjunto

Esto es un hito muy satisfactorio en el proceso de construcción.  Finalmente usted comenzará a ver sus esfuerzos se unen e incluso demostrar la mecánica de operación.

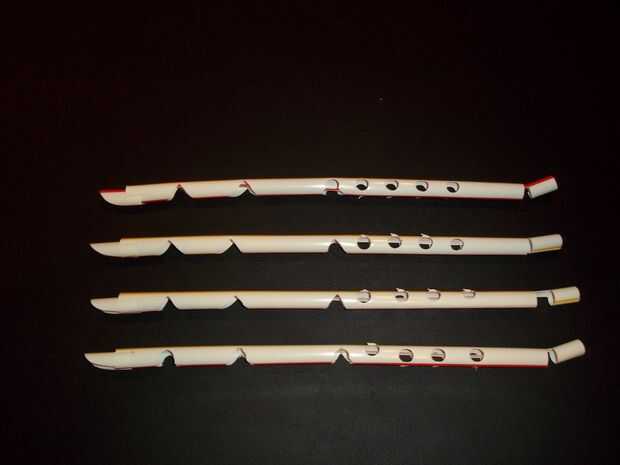

En este punto los dedos y tendones están casi completos.  Antes usted puede unir estas dos piezas, es necesario hacer dos cortes más por dedo.

En primer lugar, cortar la parte superior del dedo en la misma línea paralela como las articulaciones de los nudillos.  Sólo ir sobre un 1/8 de pulgada a 1/4 de pulgada.  Usted no quiere cortar a la primera articulación, ya destruiría el dedo.  Este corte es lo que ancla la uña del dedo.

Segundo, corte una sección de la parte inferior de los dedos para que el tirón del anillo final puede ser agarrado.

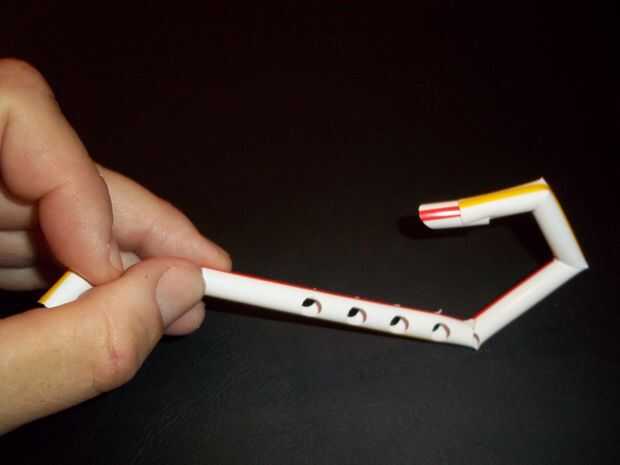

El tendón del hilo de rosca empujando la uña hacia arriba desde la parte inferior del dedo.  Se deslice hacia arriba el tubo fácilmente y no debería suponer un problema.  Ancla la uña en la parte superior del dedo.  El tirón del anillo del gancho agarrador y suavemente tire de ella mientras se mantenga el dedo.  Con apenas la cantidad correcta de tensión, el tendón obligará a las juntas de nudillo a colapsar y se dobla el dedo.

Utilice este tiempo para eliminar material de adición según sea necesario para permitir la articulación del nudillo funcionar correctamente.

Creo que es mejor para ' ' el nudillo flexionando manualmente un par de veces con mis manos en lugar de la extracción del anillo.
