Paso 3: Preparación - modificar la carga junta para
El TP4056 es una gran pequeño litio ion de carga tablero pero viene como estándar para entregar una corriente de carga de 1A. Esto es quizás un poco alto para nuestra batería de 500mAh y causará problemas con algunos USB puertos (por ejemplo, en PC o laptops) que sólo se hacen para entregar 500mA.

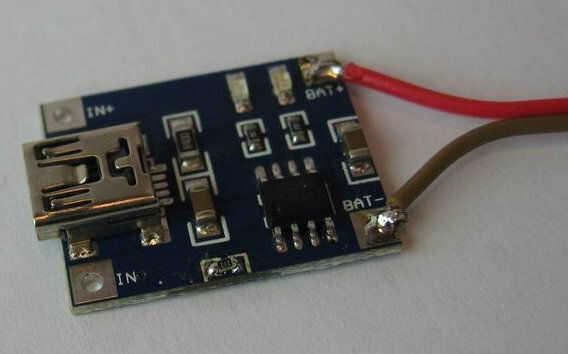

La corriente entregada por la Junta de carga es controlada por la pequeña resistencia de "RProg" en el pin 2 del chip, abajo en el borde proximal de la placa como en la foto. Se establece en 1,2 k como entregado.
La corriente de carga puede calcularse como 1/RProg x 1200 A por lo que la corriente proporcionada por el arranque estándar es 1 / 1.2 k x 1200 = 1A. Queremos algo menos de 500 mA, por lo que queremos RProg > 2,4 k. He utilizado 2,7 k dando un cálculo de:
1/2700 x 1200 A = 0.444 A = 444 mA.
Eso significa que nos estamos cargando nuestra batería en menos de 1C, que debe ser capaz de manejar, y menos de la que puede suministrar un puerto estándar USB 500mA dibujaremos.
El proceso es bastante simple - sólo "limpiar" la resistencia original con el lado de la punta del soldador, aplique algún flujo la resistencia nueva (tamaño 603 en la board) y sujetarlo con un objeto pequeño (palillo de dientes o similar). Luego tocar la plancha a un extremo de la resistencia entre el tablero y el componente para fijar en el. Seguir que hasta algunas muy bien la soldadura en cada extremo para asegurarse de un buen contacto. El de la imagen es la primera y lo peor de la hornada hice pero todavía funciona bien!
