Paso 7: Montar el tablero - soldadura
Ahora ha llegado el momento para rellenar el PCB. En general, trabajamos desde el centro hacia el exterior, aunque en esta ocasión, debemos asegurarnos de que añadimos todo a la parte posterior de la junta antes de poner la pantalla en el frente. Si no, las cosas van a llegar muy inaccesibles. Si los niños están haciendo la verificación de soldadura, cada articulación que avanza. Fijación de cosas una vez que la pantalla tendrá una carga de esfuerzo (y probablemente una nueva pantalla).

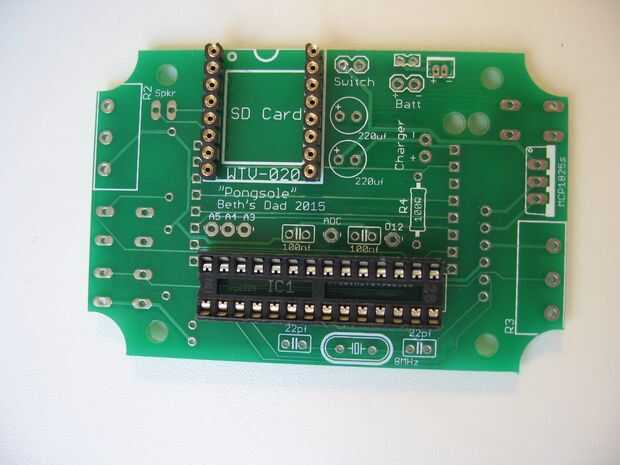

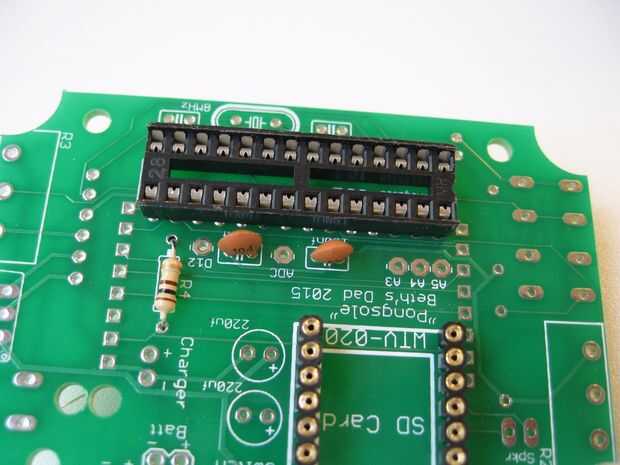

- Añadir el soporte de chip y dos tiras de jefes femeninos (para el módulo de sonido) a la parte inferior. Podría soldar ambos de estos elementos directamente a la Junta si te gusta y ahorra algo de espacio. Para el módulo de sonido, puede Agregar los encabezados de a un módulo de repuesto antes de soldarlos para asegurarse de que Alinee correctamente.

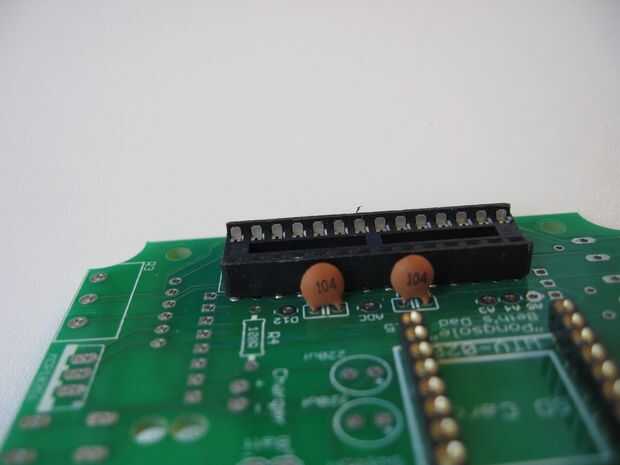

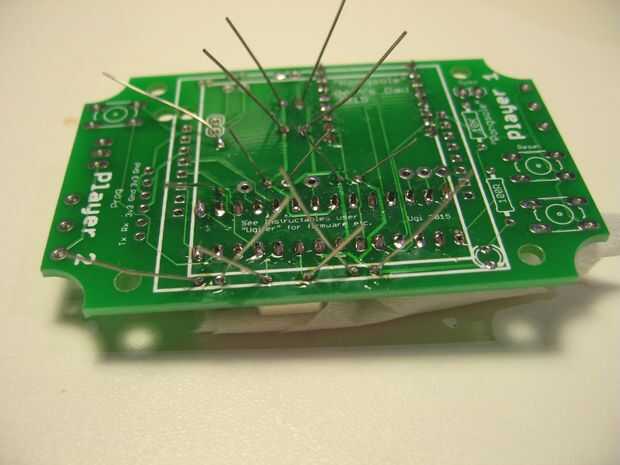

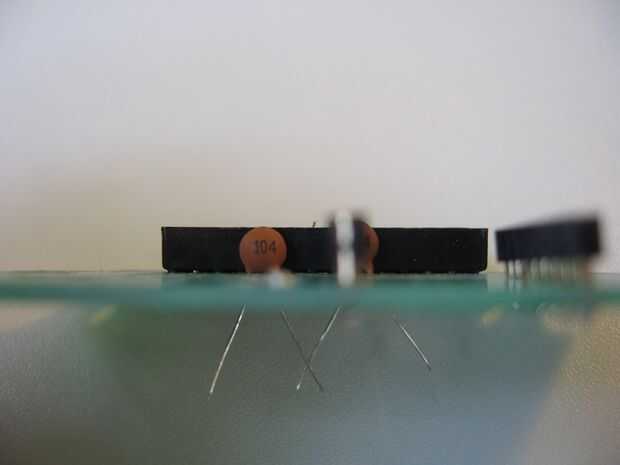

- Poner en las tapas de desacoplamiento de 100nf, doblar hacia fuera las patas bajo el tablero para mantenerlos y soldadura.

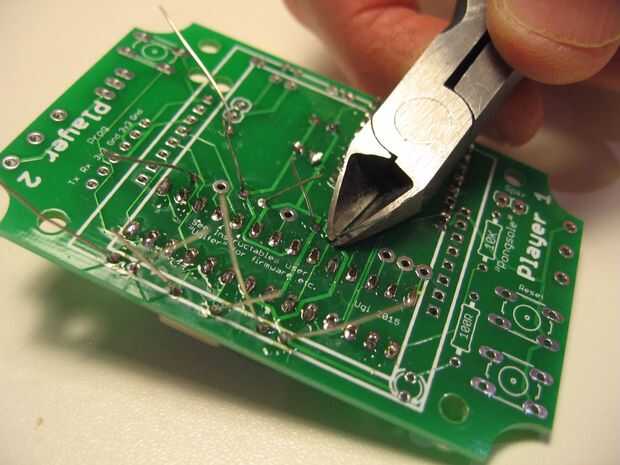

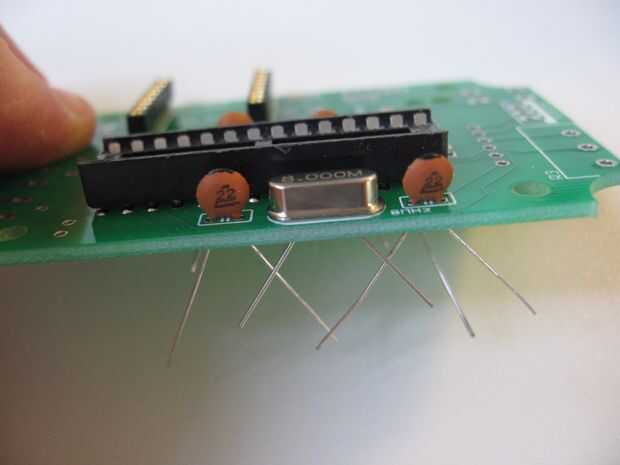

- Repita con las tapas de desacoplamiento de 22pf, el cristal y el resistor de 100-500 ohm contraluz. Todo esto puede ir de cualquier manera. Una vez soldado, clip los cables cortos y agradables ya que la pantalla tendrá que ir en la parte superior de estas juntas y no queremos cualquier cortos.

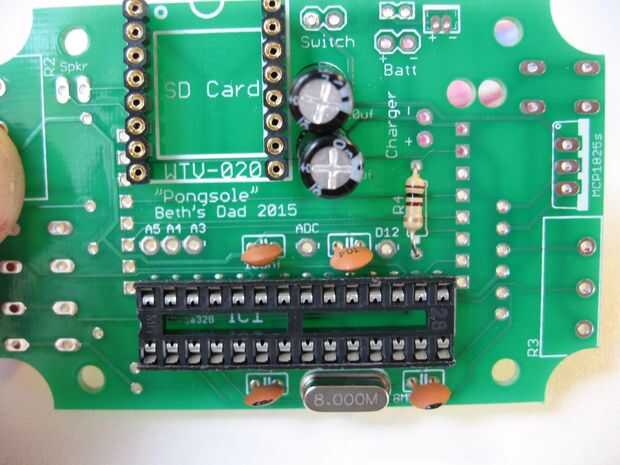

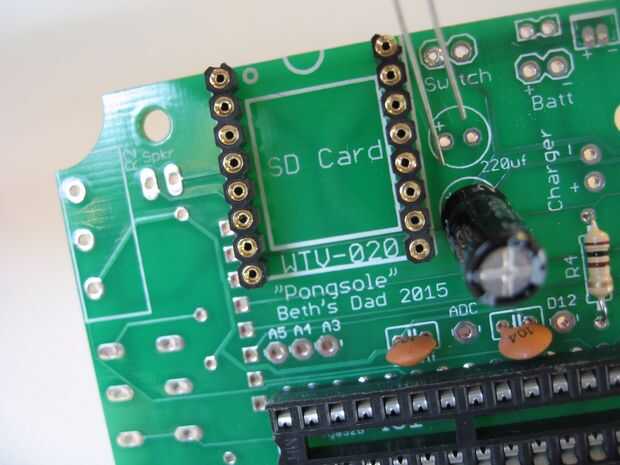

- Las tapas de uf 220 ir junto al módulo de los sonidos, observando la polaridad: largo de la pierna a + y la raya blanca del módulo de sonido.

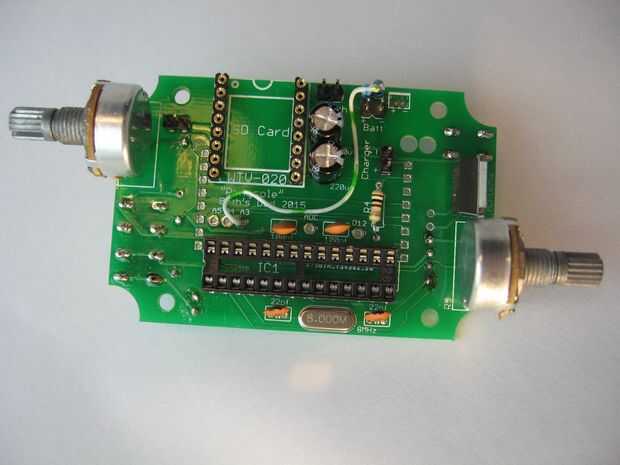

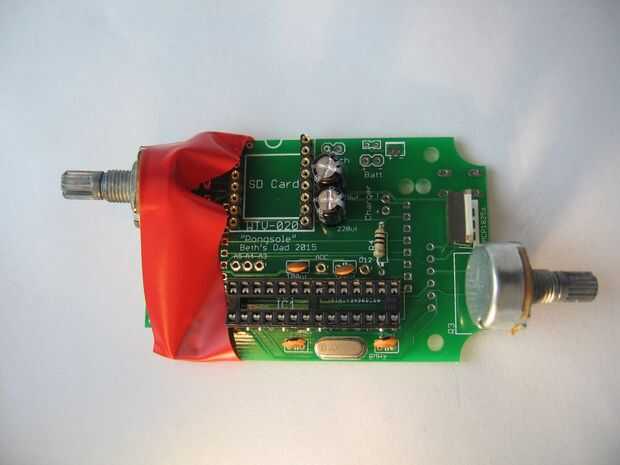

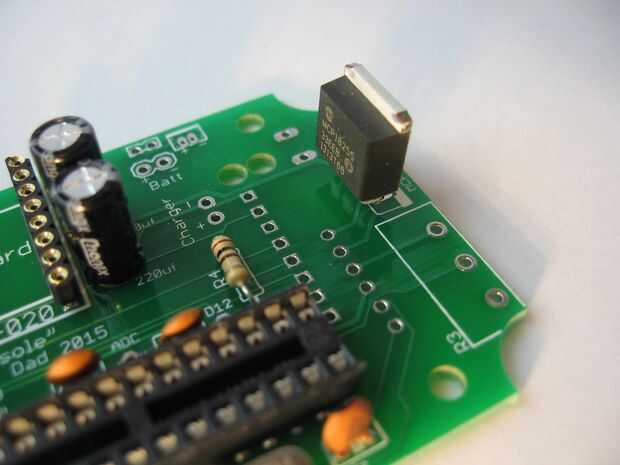

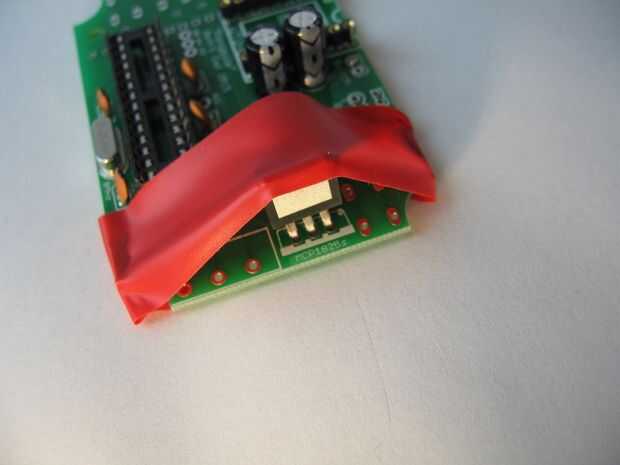

- Sigue trabajando en la parte inferior de la Junta (soldadura en la parte superior) agregar el regulador y los potenciómetros. Estos deben mantenerse en su lugar con cinta adhesiva mientras se sueldan.

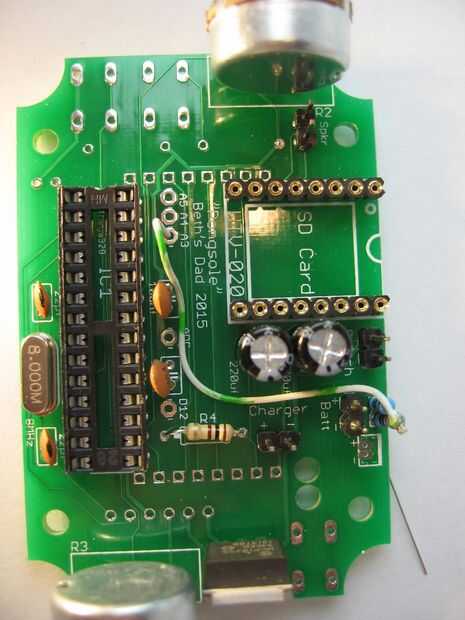

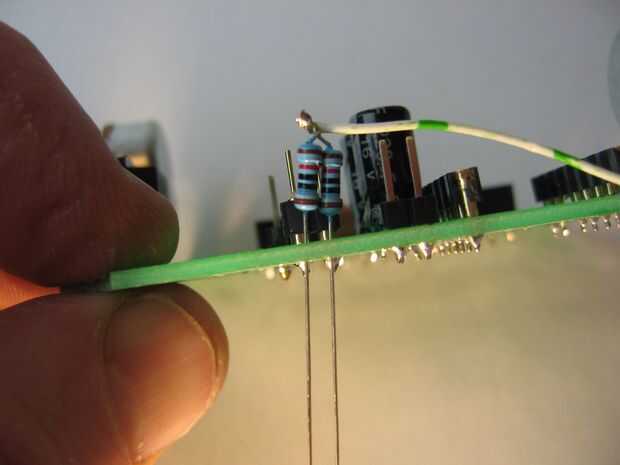

- En mi tablero, fue agregada la medida de voltaje con resistencias junto al conector de la batería. En la v1.1. Junta en este ' ible, están muy bien dispuestos en el tablero. Se necesitan dos idéntica resistencia de 1%. Usar algo alrededor de 10k - 100k. Agregar ahora.
- Ahora es un buen momento para añadir algunos encabezados de perno masculino de la placa de carga, el interruptor, el altavoz y la batería. Encontré que pines redondo tomaron bien el conector de la batería. Hay varias posiciones alternativas para los conectores de la batería si la batería tiene un conector diferente a la mía. Utilizar encabezados de 0.1 pulgadas de Plaza pines normales para el resto.

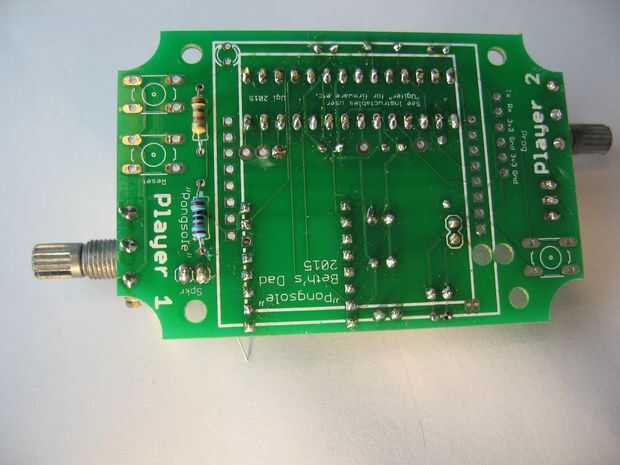

- Tiempo de pasar a la parte superior de la Junta - en primer lugar con las resistencias restantes - un 100-500 ohm para la potencia de LED y un 10k para el reset de pull-up. No hay polaridad en resistencias por lo que pueden ir de cualquier manera alrededor otra vez.

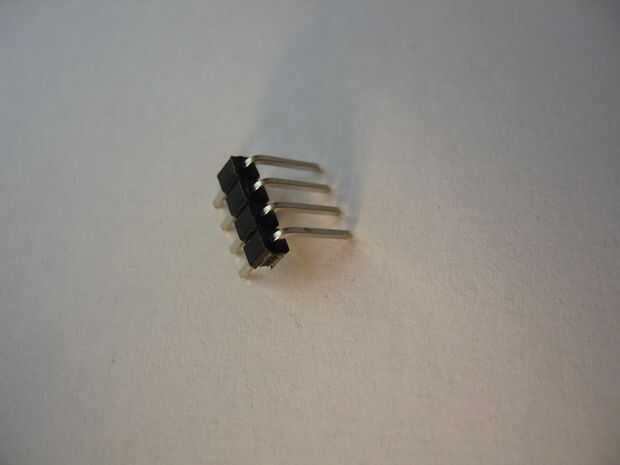

- Agregar un encabezado macho de 90' para permitir que el chip a programar. Si quieren volver a programar en el lugar y programar el chip ya entonces puede omitir esto. Hay espacio para 6 pines pero sólo tiene la parte inferior 4 (Tx y Rx, 3v3 Gnd).

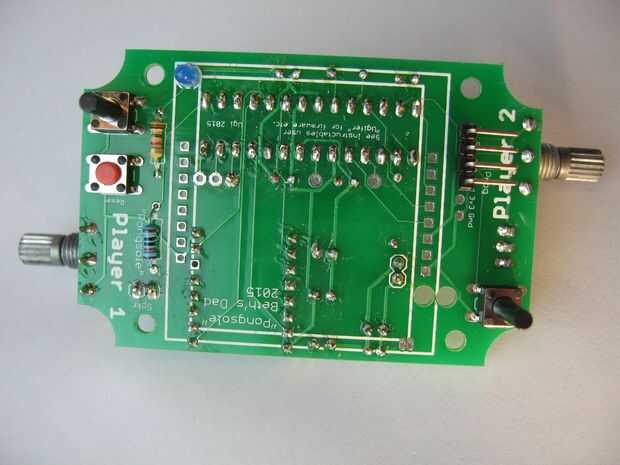

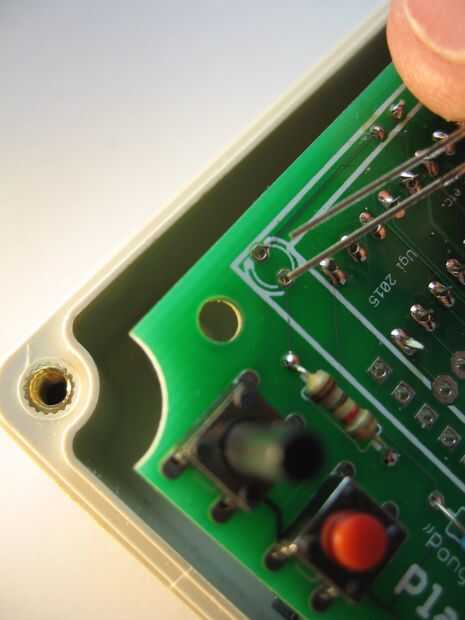

- Añadir dos altos interruptores táctiles para los botones Reproducir y uno corto (yo usé rojo) para el reajuste. Si no agregar los encabezados de programación y no necesita el reset switch, aunque no duele.
- El LED va con el alambre largo hacia el centro del tablero y el alambre corto en el borde. Asegúrese de que esto va justo abajo al ras a la Junta. Brilla a través de un agujero en la esquina de la pantalla LCD y si no es derecha abajo entonces la pantalla no van plano sobre él.
- Ahora es un buen momento para chequear que todo esté en su lugar y que las articulaciones se ven bien - la pantalla va viene y las cosas comienzan a conseguir difícil de corregir después de esto!

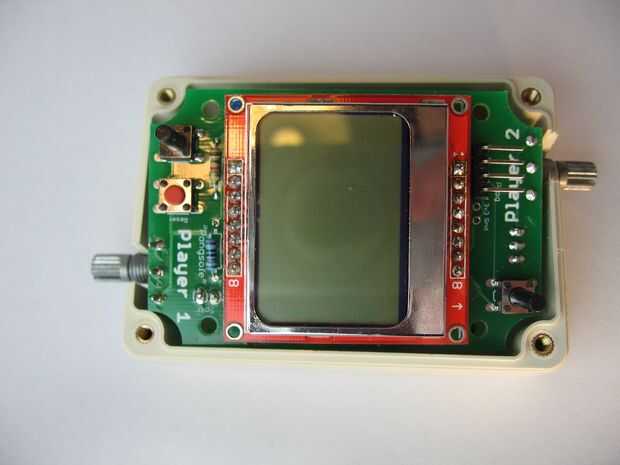

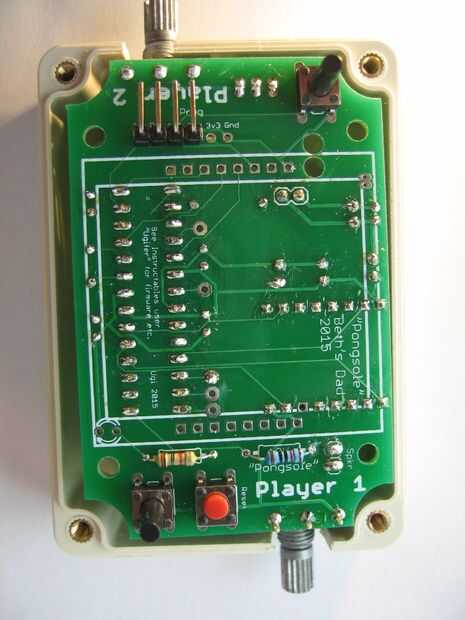

- Añadir a la pantalla - el lado fino del metal bisel va hacia "jugador 1" o la pequeña flecha en el tablero de LCD puntos hasta "Player 2". Asegúrese de que esté plano y soldadura hacia abajo.
¡ Wow!
Fue una carga de soldadura pero ahora estamos a pocos pasos de tener una consola de juegos jugable.
