Paso 8: Montaje de la consola - conectar
La mayoría de la Asamblea restante es sólo enchufar y atornillar juntos. El truco con todos ellos tendrá el derecho de polaridad.

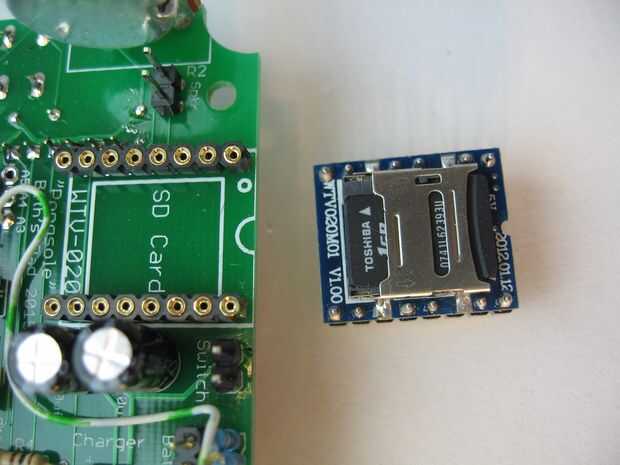

- Inserte la tarjeta SD en el módulo de sonido. Esto es incómodo - tienes que Deslice la cubierta de metal remite y levantarla, luego inserte la tarjeta, deje caer la cubierta y deslice hacia atrás.

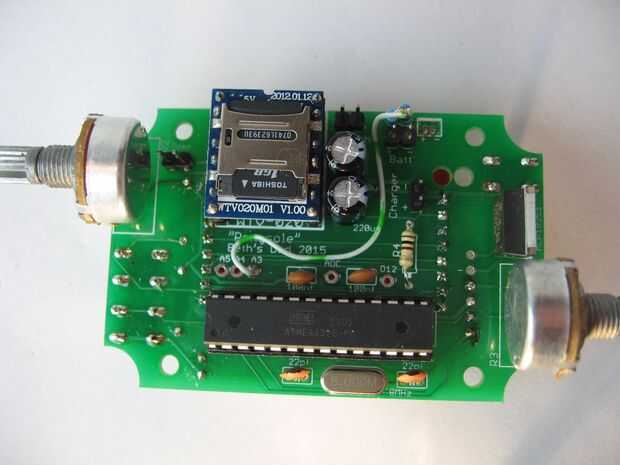

- Enchufe el módulo en sus zócalos. Fácil, pero asegúrese de que el recorte de media caña se alinea con la marca en el tablero.

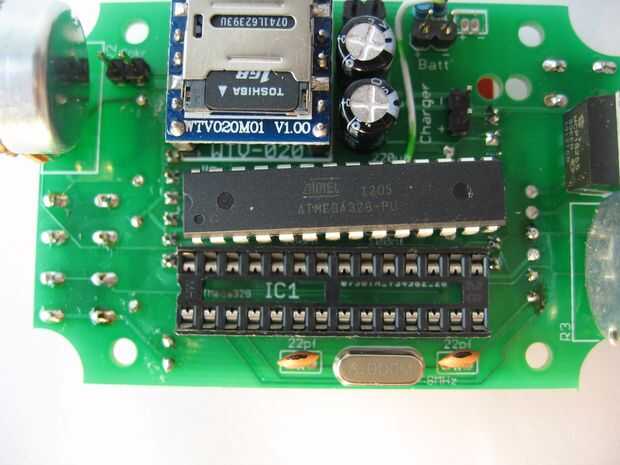

- Curva el chip de los pernos en un poco sobre la mesa si es necesario y luego enchufe -, asegúrese de que el pin 1 es correcta, alineando las marcas de la viruta y la toma de junta.

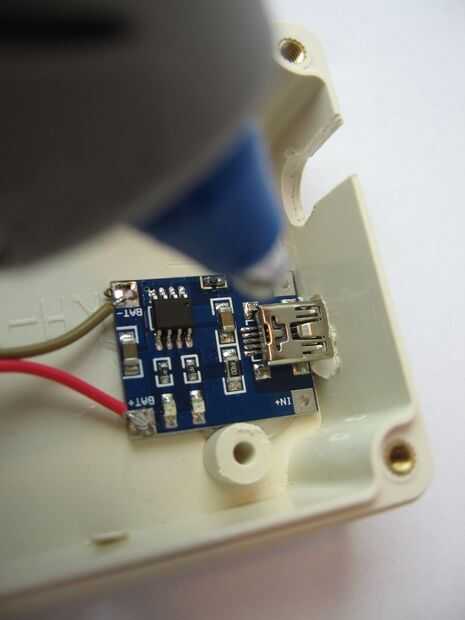

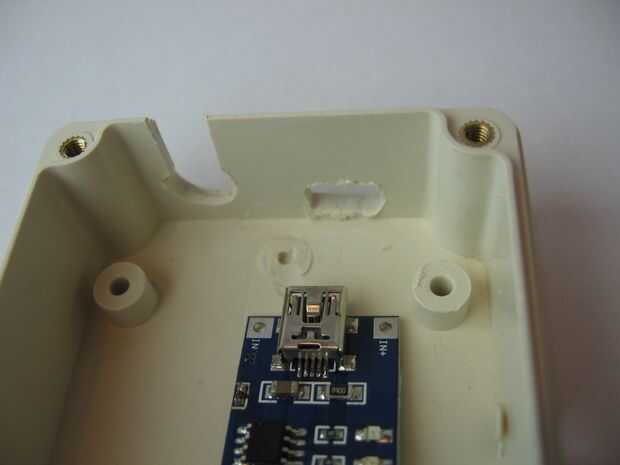

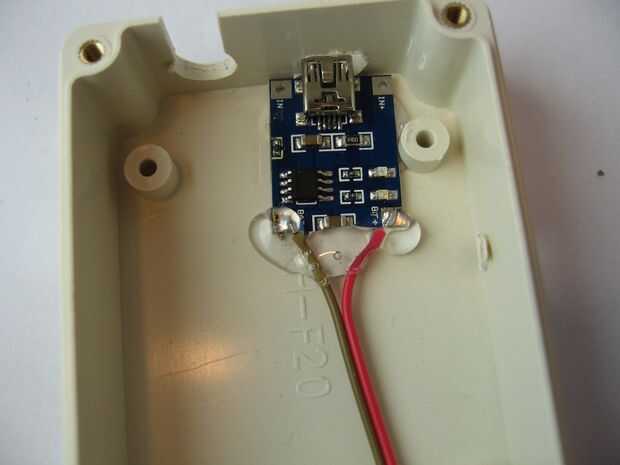

- Alinee la junta con el agujero que hiciste y pegamento caliente en el caso de carga. Los orificios estratégicamente en el PCB permitirá que los indicadores a ser visto a través de la tapa del caso, incluso cuando el PCB es sobre la parte superior.

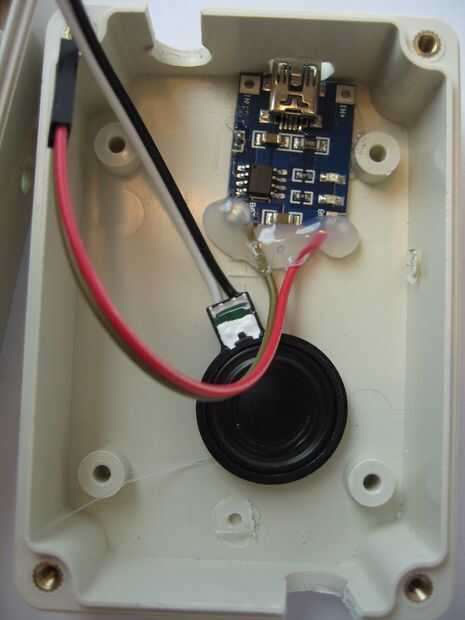

- Ahora el altavoz consigue pegado al otro lado de la caja y el interruptor se coloca a través de su agujero y la tuerca en a cabo. Compruebe que no está interfiriendo con el módulo de sonido.

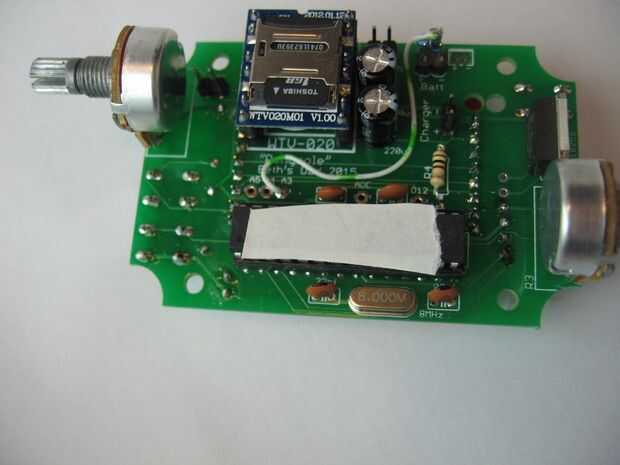

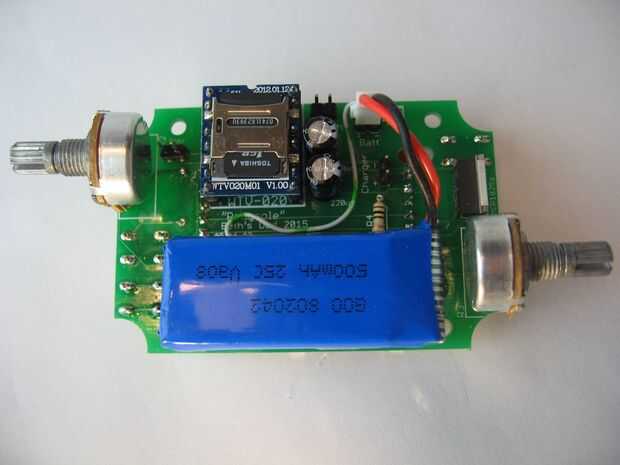

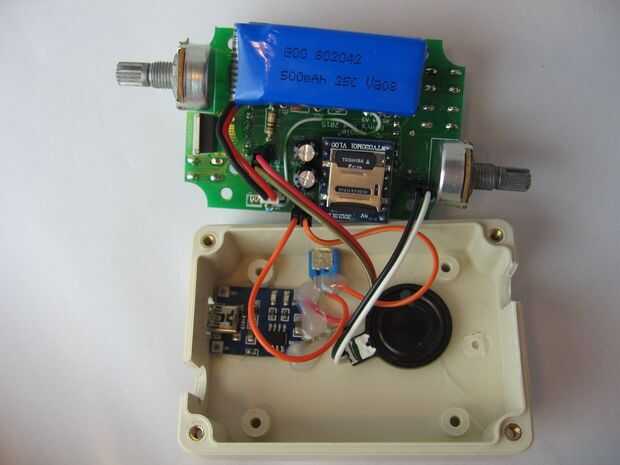

- La forma más fácil para la línea de batería sin necesidad de cables más largos es fijar en la parte superior del chip con cinta de doble cara un poco. Asegúrese de que el cable rojo va al + de la cabecera cuando tapan la batería.

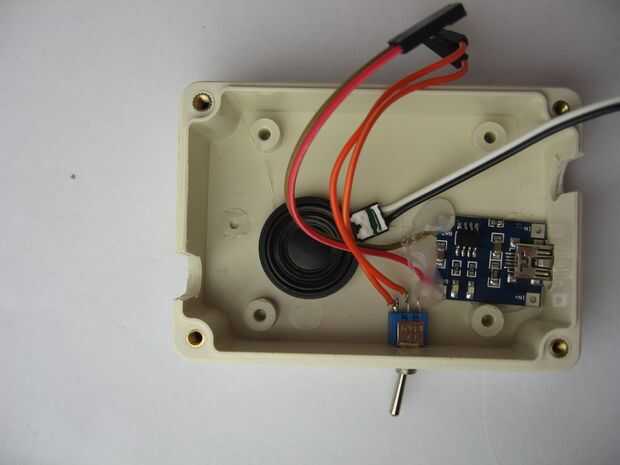

- Ahora Conecte el resto de los componentes que sólo fija a la caja - el tablero de carga debe ir con la polaridad correcta pero el interruptor puede ir de cualquier manera. Traté de hacer coincidir la polaridad pero no parece importar mucho.

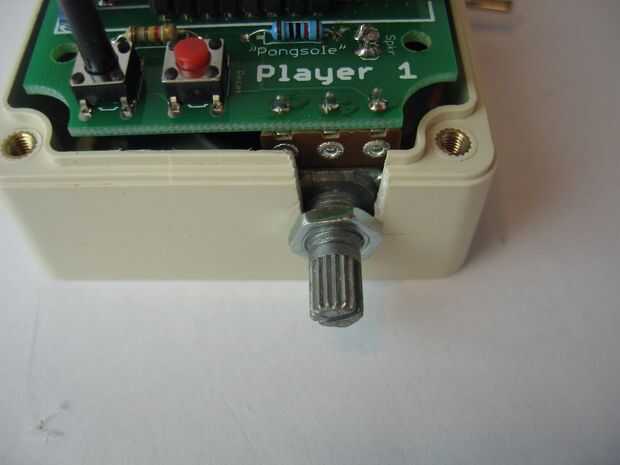

- Tiempo para meter la olla en sus ranuras y las tuercas de retención. La junta puede atornillarse en los separadores en la caja y las perillas a los ejes de la olla.

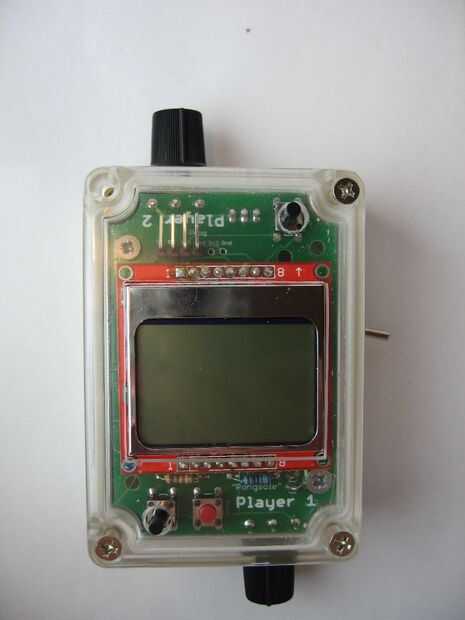

Eso es montaje hecho pero no encajan en la tapa con todo - tiempo para programar en consola, agregar la cubierta superior y jugar!
