Paso 10: Sensor alternativo diseño
En algunos casos, estos sensores no será capaces de detectar el agua moviéndose a través de las tuberías. A veces los tubos simplemente no vibran mucho cuando se usa. Otras veces el edificio experimentarán importantes vibraciones procedentes de otras fuentes y causar falsas alarmas de los sensores. Si esto sucede que es necesario utilizar un sensor alternativo para detectar cuando se utilizan el inodoro y el fregadero. Aquí es un ejemplo.

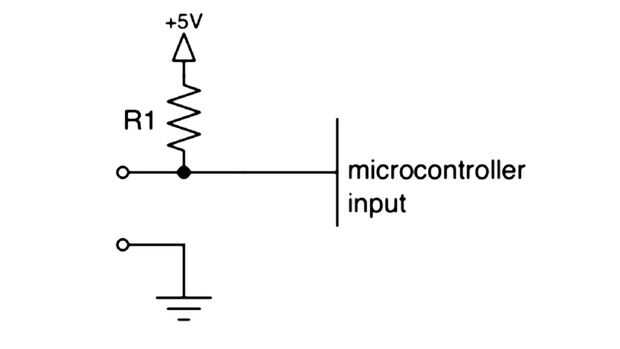

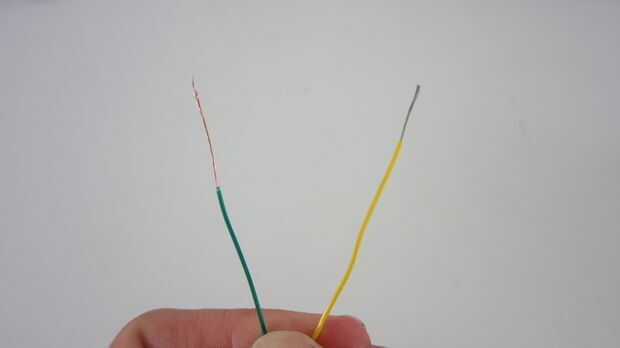

Puede utilizar un simple par de cables para detectar la presencia de agua. Agua conduce la electricidad bien bastante que puede ser utilizado como un interruptor de baja potencia. Para ello, conecte un cable a tierra y un segundo cable con un conector de entrada en el microcontrolador. Continuación, conecte un resistor de alto valor (100kohm o superior) entre la clavija de entrada y la tensión de alimentación positiva. Esta resistencia actúa como un resistor de pull-up y hará que la clavija de entrada leer normalmente alta. Pero cuando los extremos de los dos cables son sumergidos en agua, conectan la clavija de entrada a tierra y leerá bajo. Esto funciona siempre y cuando la resistencia del agua es menor que la resistencia de la resistencia de pull-up.

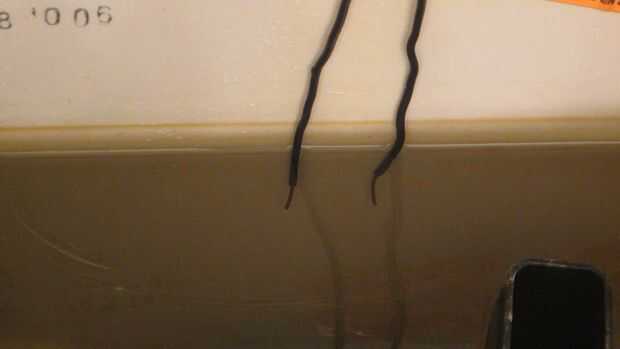

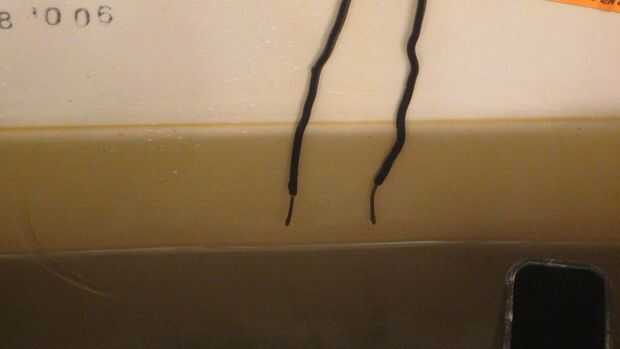

Para el sentido de que cuando se usa un inodoro, puede montar un par de cables dentro del tanque del inodoro. (No coloque los cables dentro del recipiente). Monte los cables de modo que los extremos queden justo por debajo del nivel del agua en el tanque. Con los extremos de los cables sumergidos la clavija de entrada leerá bajo. Cuando se vacía el inodoro, las gotas del nivel del agua y los cables ya no se conectará a través del agua. Esto hace que la señal en la clavija de entrada de alta hasta que rellena el depósito.

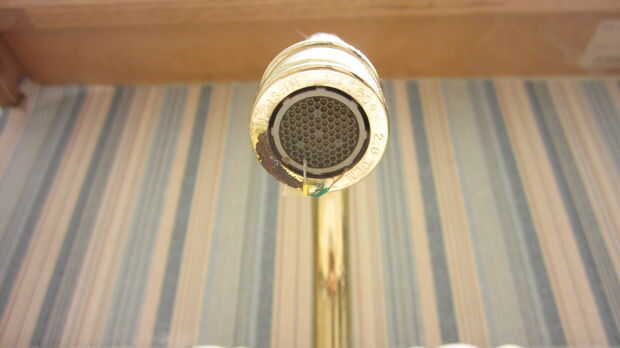

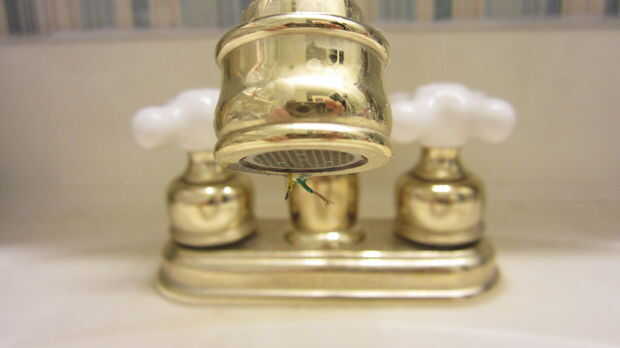

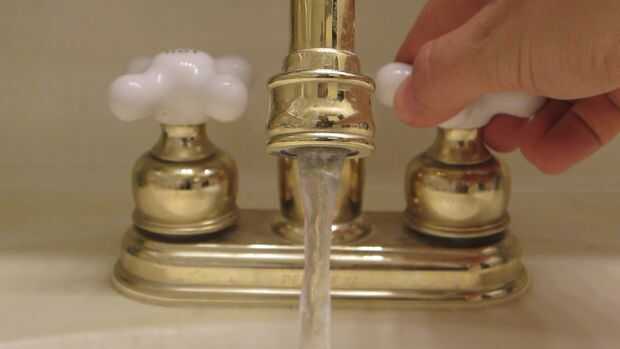

Para el sentido de que cuando se utiliza el disipador, puede montar dos cables por debajo del grifo. Coloque los cables para que se ambos se golpean por el chorro de agua cuando se enciende.
