Paso 11: El Sensor de la puerta

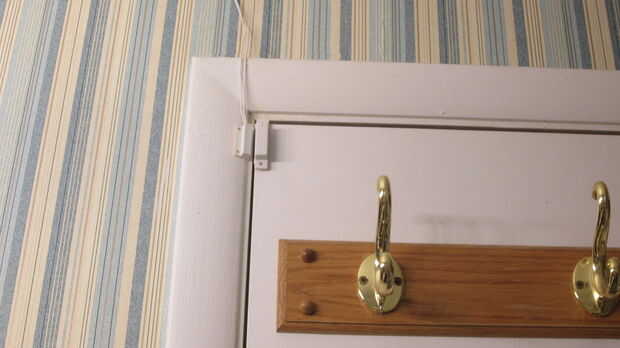

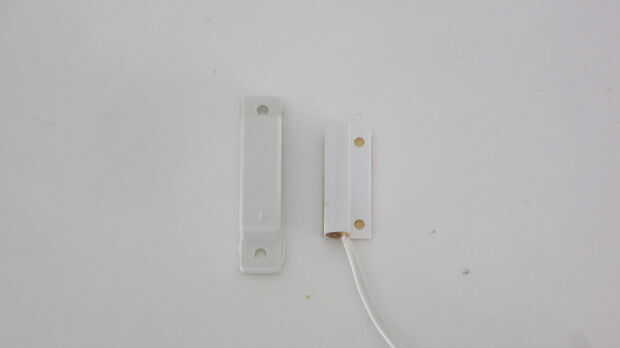

Para detectar cuando se abre la puerta que utilizan un interruptor de láminas magnético. Comúnmente se utilizan en sistemas de seguridad para detectar cuando se abren puertas y ventanas. Un imán se monta en la puerta. Entonces el interruptor de láminas se monta en la pared junto a él. Cuando la puerta está cerrada el imán reúne los contactos del interruptor. Cuando se abre la puerta se rompe el circuito.

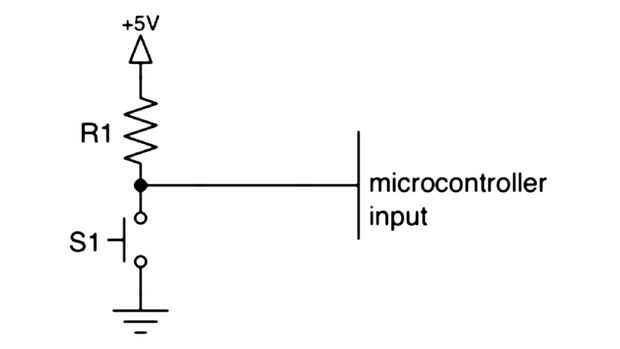

Para utilizar esto, conecte un cable del interruptor reed a tierra y el otro cable con un conector de entrada. Luego conecte la clavija de entrada a la tensión de alimentación positiva con un resistor de alto valor (100 kohm funciona bien). Cuando la puerta está cerrada la entrada de pin registrará una baja de la señal. Cuando se abre la puerta la clavija de entrada registrará una alta señal.
