Paso 12: La alarma

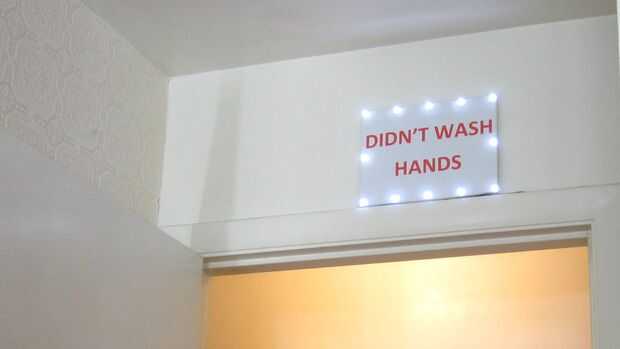

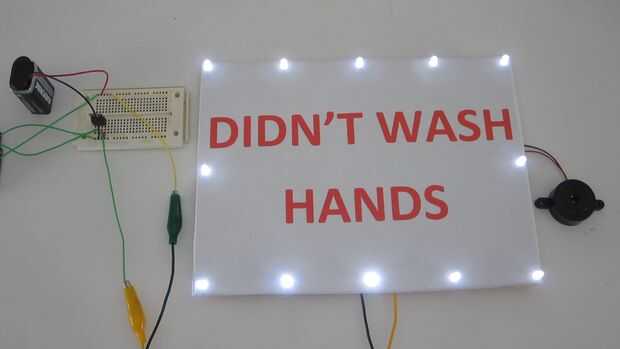

La alarma puede ser cualquier cosa que usted puede soñar para arriba. Decidí usar un zumbador y luces alrededor de una muestra.

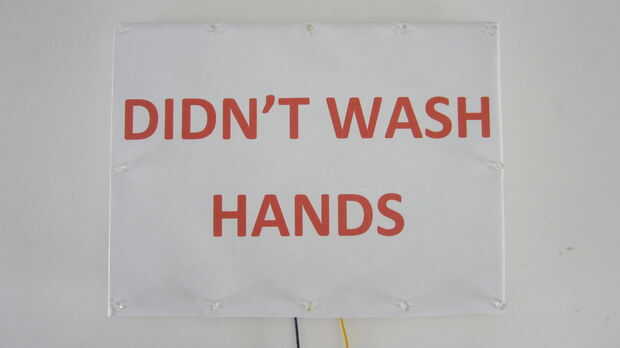

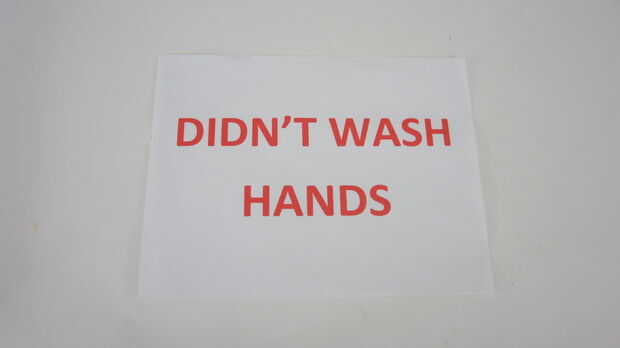

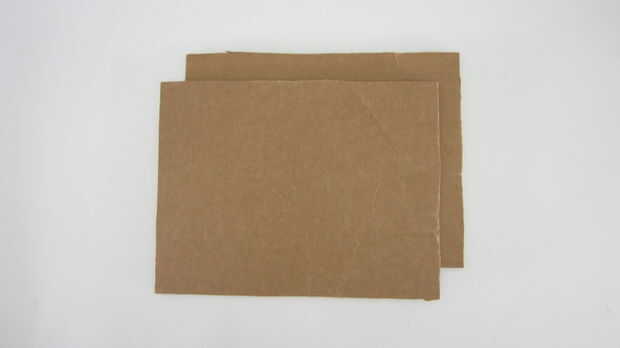

Primero imprimí una etiqueta "No lavarse las manos" en mi impresora. Luego corté varios pedazos de cartón para que fueran un poco más pequeños que el papel. He conectado el cartón y el papel con pegamento y doblar el papel alrededor de los lados.

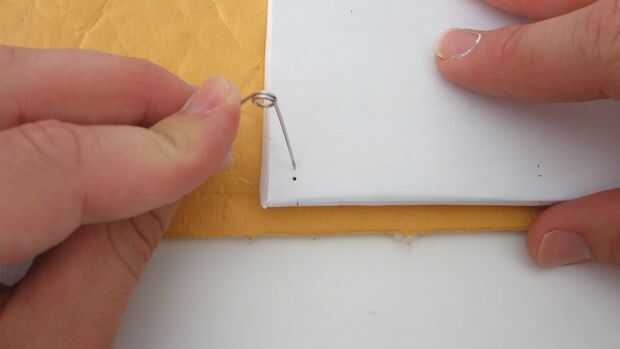

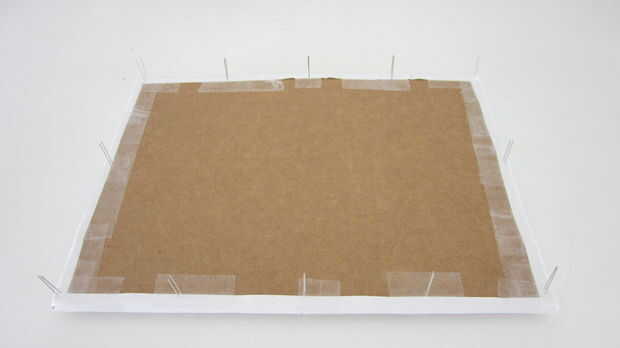

A continuación he decidido donde montar los LEDs. En cada lugar penetra los agujeros para los cables de los LEDs. Luego inserta los LEDs y agachó la conduce para que fueran al ras con la parte posterior de la Junta.

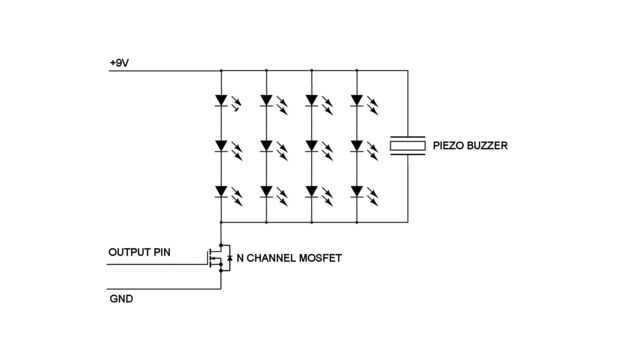

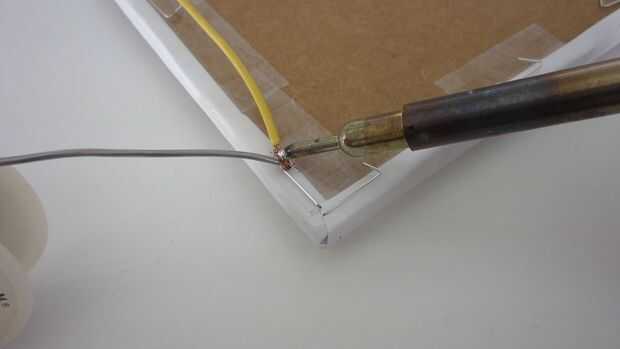

Los LEDs son alimentados por la misma batería de 9 voltios que alimenta el microcontrolador. Pues los LEDs en 3 voltios alambré juntos en grupos de tres LEDs en serie. Esto me permite dejar fuera de la resistencia serie que normalmente necesita para un LED.
El zumbador se conecta en paralelo con los LEDs. Se puede montar en cualquier lugar que sea conveniente. Usted puede adjuntar en la parte posterior de la muestra o al lado de la señal o donde sea.
La alarma se activa por un transistor de alimentación única. Los terminales negativos de la batería es conectado al pin GND en el microcontrolador. Entonces el pin de salida en el microcontrolador está conectado a la base del transistor. Cuando el microcontrolador envía una señal de alto para el transistor se enciende las luces y el timbre.
