Paso 7: El circuito más Amplier

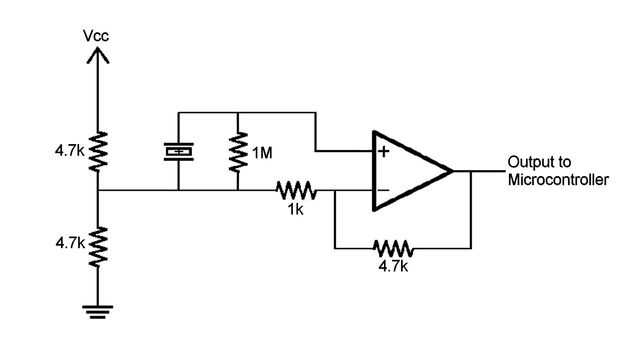

El circuito del amplificador que elegí para este proyecto es un amplificador básico de amplificador operacional 741. Basado en un circuito que fue utilizado por el usuario de Instructables staceyk en su instructivo "Sensor de flujo de agua bajo costo y exhibición de ambiente. Se alimenta por el pin de 5V de Arduino. Las resistencias de dos 4.7 k crean un divisor de tensión que la señal base en 2, 5V. Manteniendo el voltaje de la señal en el rango medio de la tensión de alimentación, puede monitorear cambios de voltaje en ambas direcciones.
Tres de estos sensores se construyen para el tubo de baño, Tuberia del fregadero y tubo caliente del fregadero. La salida de cada circuito del amplificador es enviada a los pines de entrada analógicos en el Arduino.
