Paso 8: Prototipo los sensores en un protoboard

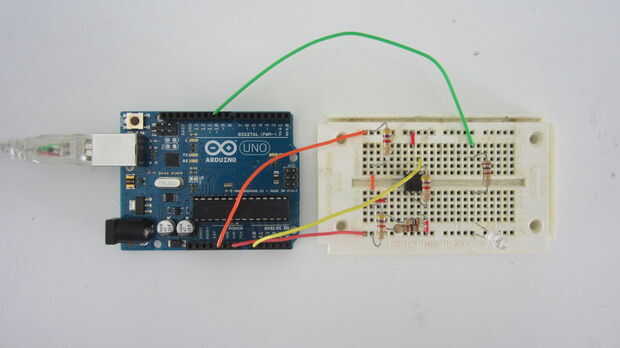

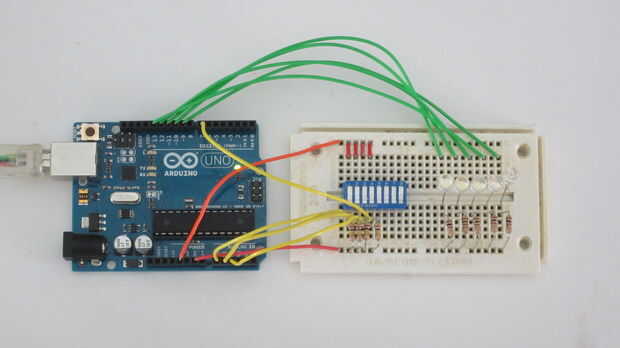

En primer lugar, yo el prototipo el amplificador de circuitos en un protoboard para probar. Empecé probando el código utilizando una matriz de conmutadores en lugar de los sensores piezoeléctricos. Una vez que estaba trabajando, os adjunto los sensores piezo y el amplificador sobre un segundo tablero.
Caliente pegué uno de los elementos piezo a la tubería de agua fría de mi lavadero. Pues yo utilizaba cocodrilo jumper clip cables para conectar el elemento piezoeléctrico del amplificador.
Pruebe encendiendo y apagando el agua. Si el sensor no detecta el agua, trate de ajustar la sensibilidad en el código. Si sigues teniendo problemas, puedes probar con cambiar algunos de los valores de resistencia para ajustar la amplificación. También puedes mover el sensor a una ubicación diferente en las tuberías.
Una vez que el circuito está funcionando, puede soldar el circuito amplificador en una placa de circuito.
