Mantenga los cables de datos de la cadena en una máquina de remo Concept2 (1 / 3 paso)

Paso 1: Desmontar brazo para monitor

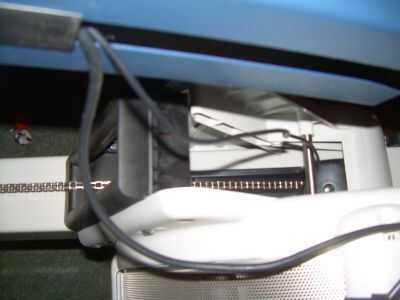

Invertir las instrucciones de montaje y desmontar el brazo del monitor.  Guarde el PM4 en lugar seguro.  No tire del cable de datos PM4 fuera el monitor brazo y reroute sobre el sólido perno que sujeta al monitor del brazo en la parte posterior.  Enrutamiento sobre el perno, se llevó a cabo para arriba y alejados de la cadena.  Usted puede usar una brida corta y fijarla permanentemente al perno.  Decidí dejarla sentarse suelto.

En este momento, yo también encaminar el cable USB en el brazo para monitor y el final al lado de la ménsula de montaje PM4.  Hay espacio en el soporte de montaje para más de un cable y los cables USB y monitor de que ambos caben fácilmente.

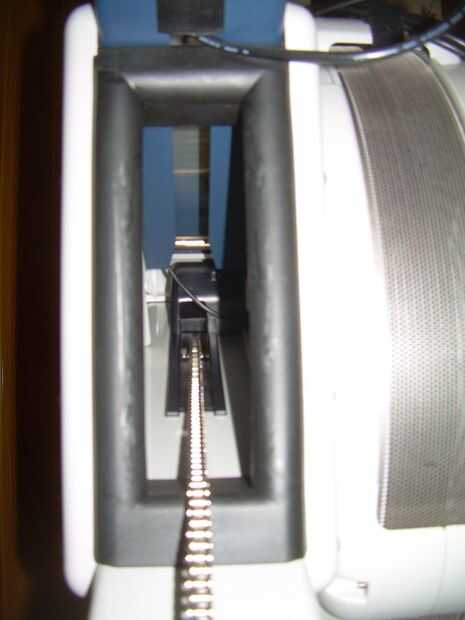

Deslice la pieza de plástico que esconde la fractura en el brazo de monitor encima de la fractura hasta el soporte de montaje de PM4.  Esto dejará suficiente espacio donde el brazo monitor entra en contacto con el marco plástico de que la cadena pasa por ejecutar el cable USB sin pellizcarla.  Si el tuyo es demasiado largo, puede que necesite cortar un poco.

Vuelva a instalar el monitor brazo teniendo cuidado de no pellizcar el cable del monitor cuando Deslice el brazo en el perno en la base.  El cable del monitor debe permanecer dentro del brazo de monitor desde el sensor para el PM4 ahora.  Vía el cable USB el monitor brazo justo antes del brazo para monitor entra en contacto con la estructura de plástico.  Os dejo mi laptop en el lado derecho del remero, por lo que elegí para el cable a la derecha de la máquina.
