Paso 2: Parte 3
El mismo tubo (OCD-D-103) más conocida como la 6993 fue utilizado en todos los modelos CDV-700. Pin número 1 siempre estaba caliente, y #2 o #3 era el ánodo, dependiendo de quién hizo el tubo. En la mayoría de los modelos de CDV las patillas #2 y #3 fueron atadas juntos bajo la toma con un alambre, pero esto no es siempre el caso, por lo que es posible tener un desajuste entre el tubo y toma lo que resulta en un terreno abierto. Retire las baterías y tubo y comprobar entre zócalo base #2 y #3 con un ohmímetro. Si no es cero ohmios, luego compruebe cada pin en la caja superior del CDV para ver cuál es la tierra. Un filamento de alambre fino desnudo envuelto entre el #2 y #3 en el tubo es la solución preferida. No es necesaria ninguna soldadura o cableado de la sonda.
Comprar un tubo de TOC-D-101 para su CDV. Los tubos se hicieron para aumentar el alcance de la CDV-700 para traslapó el rango inferior de la serie de cámara de iones CDV-715/7/20. Es una conversión y ruinas del uso de la CDV-700 para el control de la contaminación porque embota la respuesta de la unidad por un factor de 10 en todas las escalas.

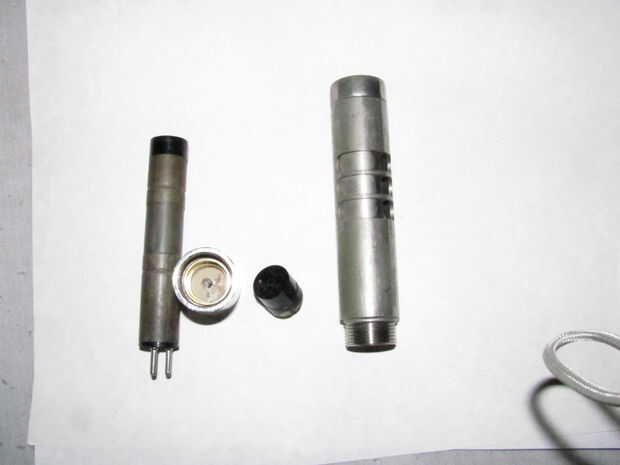

Si usted debe desmontar la sonda, retire las pilas, corte el cable al ras con la parte inferior de la sonda, retire el tubo, atornille las mitades de la sonda hacia atrás y utilice un punzón de 4mm perno para conducir la toma de la punta de prueba negra a. Esto destruirá la toma porque estaban epoxyed en su lugar. Un 78-s3s aliado-Cooper Interconnect es un reemplazo exacto para el inserto de enchufe hembra negro.
El cable de la sonda no tiene reemplazo moderno exacto, sin embargo cualquier alta calidad RG58 una u o RG174 puede utilizarse teniendo en cuenta que casi 1kv estará presente en el conductor central. Cable de acero trenzado es preferido pero difícil de encontrar excepto como superávit. Belden 83264 RG179 también funciona. "A/u" el cable tiene un conductor central trenzado. No utilice un cable con un alambre central sólido.
