Manual de robot de control atado con alambre (5 / 9 paso)

Paso 5: Interruptores DPDT con circuito

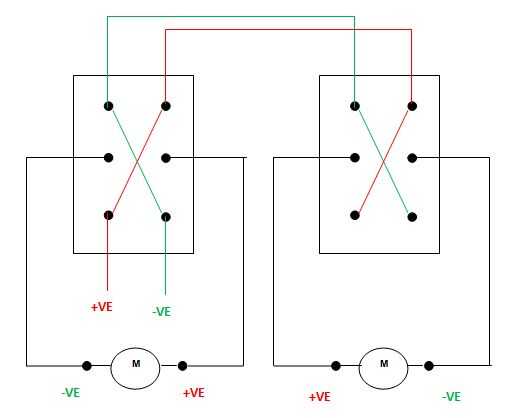

Para hacer el movimiento hacia la izquierda del motor, debe invertirse la polaridad de la fuente de la polaridad de la fuente en movimiento hacia la derecha. Para la "Inversión de polaridad" DPDT interruptores se utilizan generalmente. Esto puede hacerse usando el siguiente circuito.

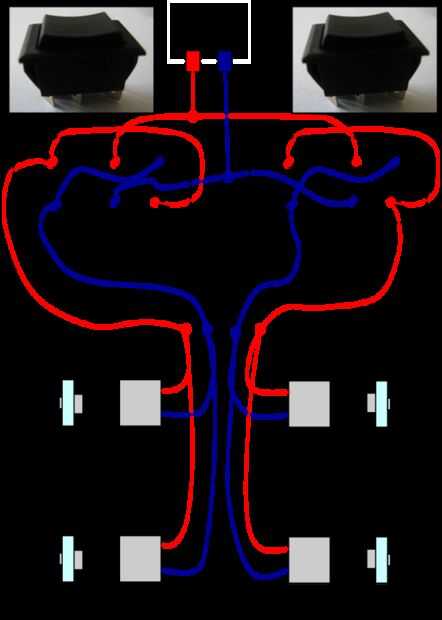

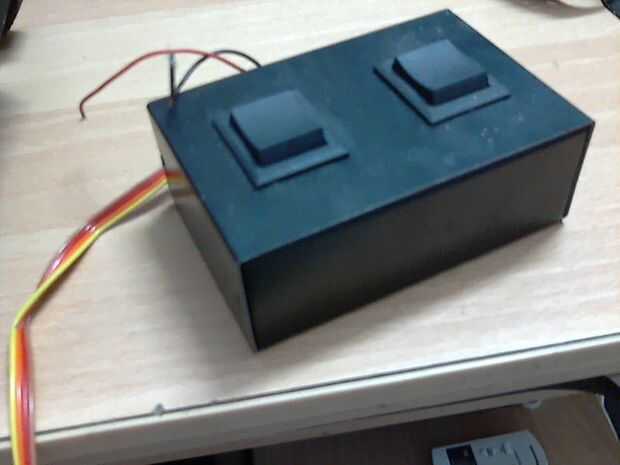

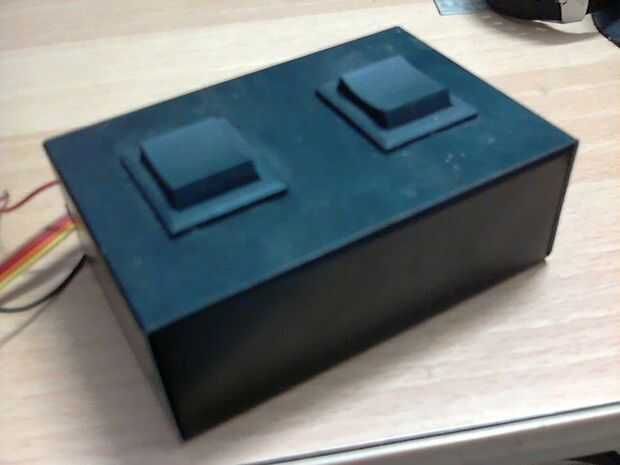

Conexiones del conmutador DPDT de control atado con alambre

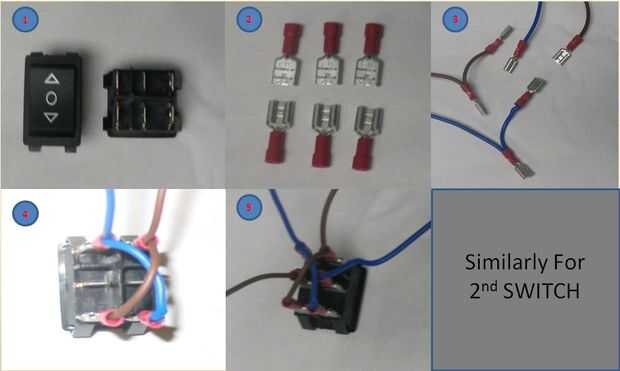

El alambre debe soldar en la tira de metal no en interruptores directamente (como se muestra en la Fig. 3). Esta precaución nos ayuda si hay fallo de conexión se produce en el circuito. Para que podamos cambiar el circuito por cambio de posición de la tira de metal (Fig. 4). El procedimiento se muestra en la figura a continuación-
