Paso 3: Panel de diseño y plantillas
Como ya he mencionado, puede utilizar las ideas presentadas aquí para hacer su propio diseño de lámpara. Dicho esto, voy a comentar esta lámpara específica de aquí encendido hacia fuera. Los archivos que usted necesita habrá suministrado.

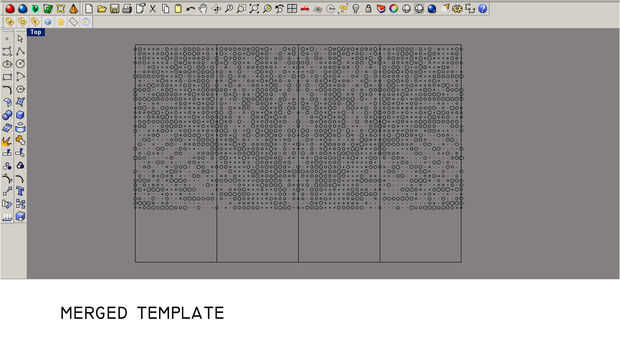

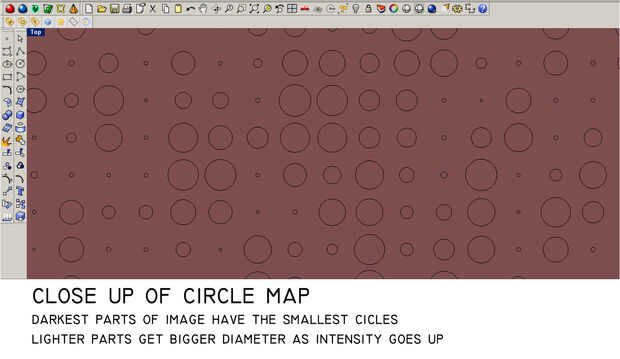

So... la imagen de la fuente ha sido seleccionada y se ha generado un mapa de círculo. Ahora los paneles necesitan ser y debe hacerse una plantilla para el láser (o perforación).

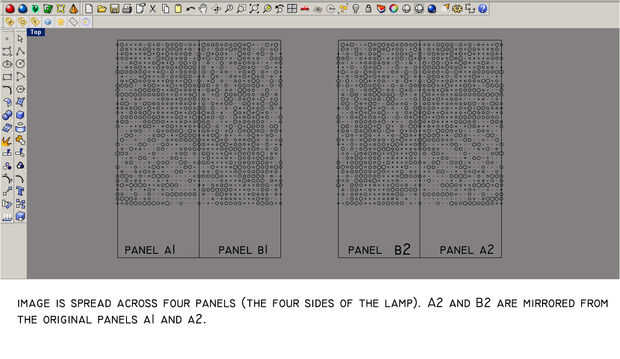

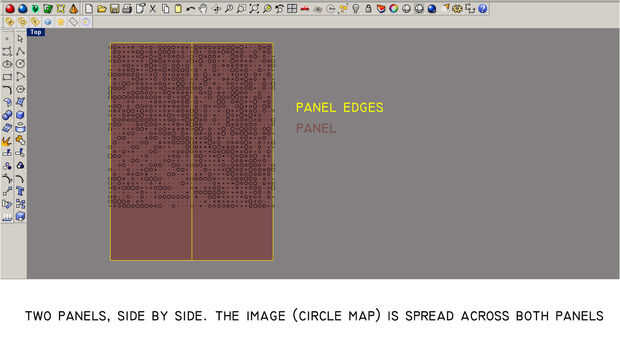

Puse cada panel uno junto al otro. Cada panel es 9 "x 23", haciendo que la lámpara general 9 "x 9" x 23 ".

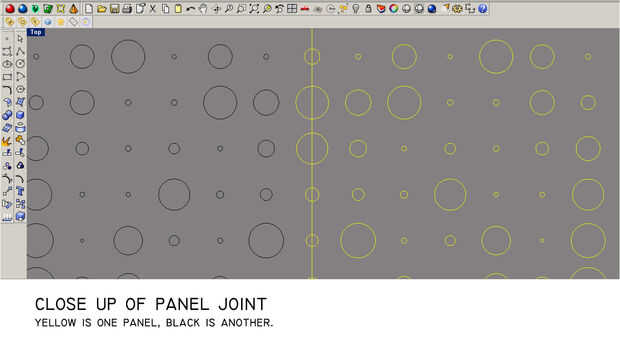

El mapa del círculo se extiende a través de dos paneles, que forma cuando ves la luz desde un ángulo, verás la imagen de la hoja en el patrón de.
Archivos de Planes en formato .dwg siempre planes (archivo de AutoCAD) para lámpara de todo están en este archivo, que es dibujar a escala completa.
Plantillas de. Siempre - estos están a escala (1:1) así que usted puede imprimirlos y utilizan sin problemas en formato PDF)
Fuente imagen proporcionado para la referencia
