Paso 15: Secundaria luz fuentes - planificación
A la luz de las estrellas más brillantes y constelación, funciona bien para usar LEDs individuales. Estas necesidad de ser conducidos por una fuente de alimentación de su el propios, como el LED proyector uso sólo tiene una fuente de alimentación interna. Tenía una vieja energía de la impresora de la fuente suministra 30V, 400mA. Esto es ideal, como la tensión alta me permite manejar varios LEDs en serie.
Este siguiente es algo técnico. Si no estás seguros con circuitos de LED, considere revisar algunos de los más simples instructables con LED en este sitio, o considerar si sería apropiado utilizar luces de Navidad LED en su lugar.

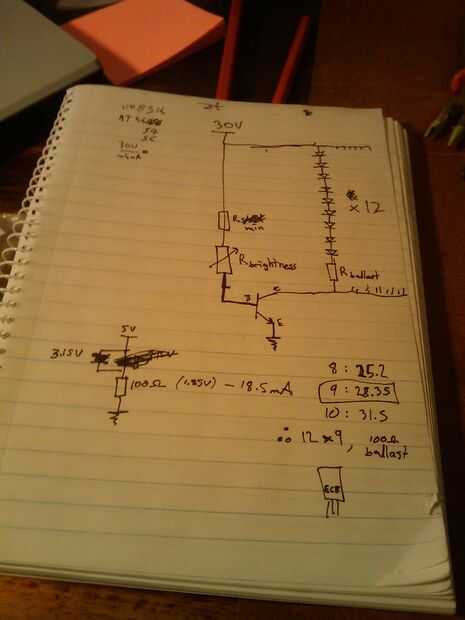

Para una tensión de alimentación dada, se puede ejecutar a N LEDs en serie, donde N* adelante caída de tensión es inferior a la tensión. En el brillo completo, los LEDs utiliza tienen una caída de tensión directa de 3.15V. Si tengo una fuente de alimentación de 30V, puedo ejecutar hasta 9 LEDs en serie con una resistencia de balasto pequeño. (No olvide sin embargo, en la mayoría de los casos un resistor de lastre todavía será necesario)
Un amperaje de fuente de energía dado, puede ejecutar cadenas de M LED en paralelo, dónde la corriente a través de un LED * M es menor que el amperaje de la fuente de energía. Si tengo una fuente de alimentación de 400 mA, puedo ejecutar hasta 20 cadenas de LEDs. (En la práctica sin embargo, usted no quiere tener una fuente de alimentación funcionando a su máxima capacidad en un espacio cerrado por largos períodos de tiempo: se reducirá la vida útil de la fuente de alimentación).
Contar el número de estrellas más brillantes en el mapa. En mi caso, había 108 estrellas de la constelación. Dentro del espacio de posibles arreglos de matriz de LED, elegí tener 12 cadenas de 9 LEDs.

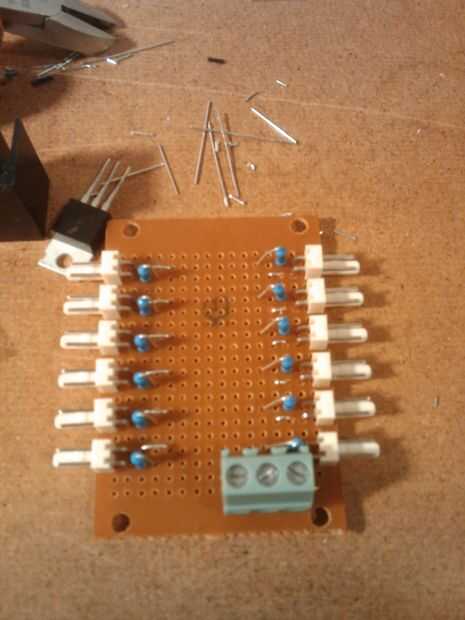

Si usted tiene un gran número de LEDs de potencia, puede ayudar a construir un tablero de conexiones. Este simple circuito divide el suministro de 30VDC en 12 tomas de corriente, cada uno con una resistencia de balasto de tamaño adecuado. Hace mucho más fácil cableado.
