Mapa de la estrella (16 / 27 paso)

Paso 16: Secundaria fuentes - II planificación de luz

Una característica importante que no implemento inmediatamente en el tablero de conexiones fue control de brillo. En retrospectiva, eso fue un error - 108 x 20000mcd LED blancos, además la fuente primaria de luz 3W, sólo es ciego! Sin embargo, no es una función difícil.

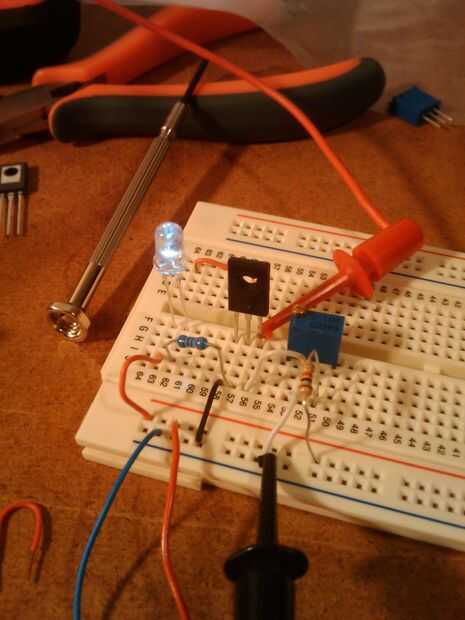

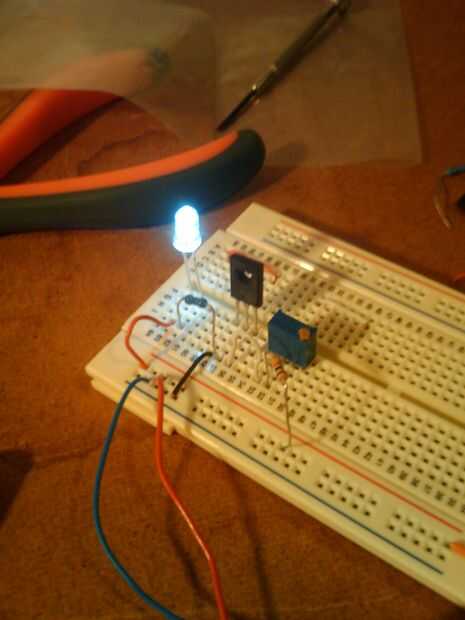

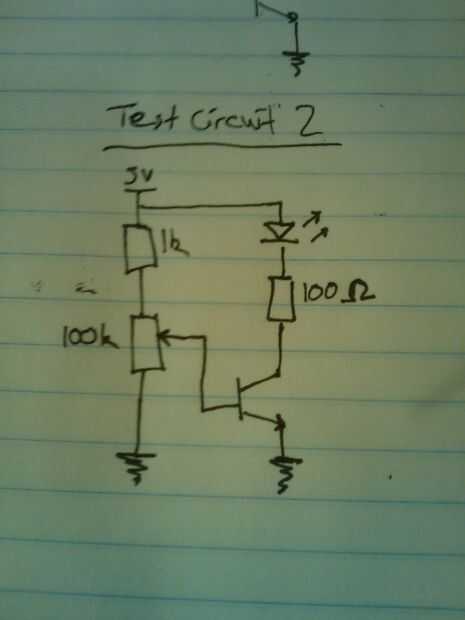

Como el esquema siguiente muestra un potenciómetro controla el voltaje y por lo tanto la cantidad de corriente que fluye en la base de un transistor NPN. El transistor permite una cantidad proporcional de corriente fluya a través de él, así que controla el brillo de cualquier LED conectado. Mi circuito de prueba controla un indicador luminoso de una fuente de 5V, pero el principio de 108 LEDs era exactamente el mismo; sólo tiene que conectar los extremos negativos de las cadenas de LEDs/resistor para el transistor, en vez de directamente al suelo.

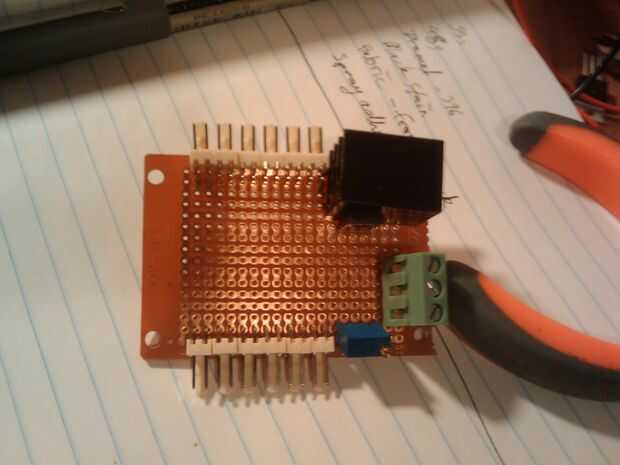

Elegir un transistor capaz de enfrentarse a un montón de energía y colocar un disipador de calor.

Como cartel Fake_Name mencionado, hay muchas maneras diferentes de regular la corriente que fluye a través de los LEDs. Este circuito no es la solución más eficiente, pero es uno de los más sencillos. Otras características que te gustaría investigar:
* ajuste automático de brillo de la luz ambiental (mediante una fotocelda o LDR),
* apagado automático (una característica valiosa si su mapa de la estrella funciona con pilas)
* control de LED individual (overkill seguro, pero se podría hacer realidad el centelleo)
* RGB LED (púrpura y verde estrellas, ¿por qué no?)
