Paso 21: cableado

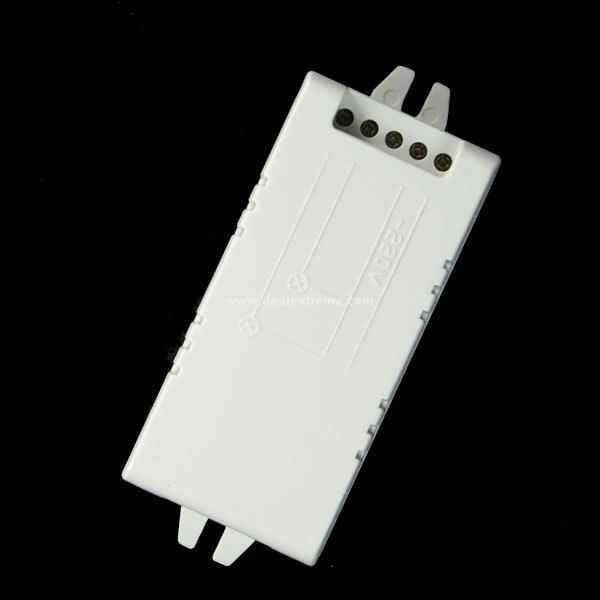

Como un bono, el módulo de interruptor tiene dos canales, por lo que puede controlar un circuito de AC, hasta 500W.

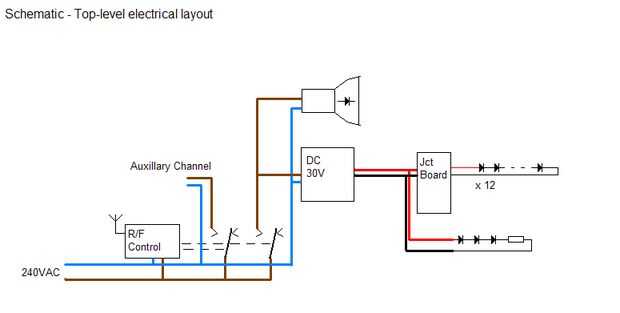

El nivel superior muestra esquemático cómo se conectan todos los componentes del sistema.
ADVERTENCIA: Una buena parte del cableado está en tensión y puede ser muy peligroso. Si no sabes lo que estás haciendo, no. Incluso si crees que sabes lo que estás haciendo, asegúrese de que la salida está usando está protegida por un CCD (dispositivo de corriente Residual, también conocido como un interruptor diferencial). No lamer los cables.
Estática de comentarista le preguntó por qué un RCD en el circuito de la salida sería necesario para un dispositivo como el mapa de la estrella - porque si mientras usted cableado que usted accidentalmente hacer algo estúpido es mejor para el viaje RCD y decir a ti mismo "que acabo de hacer algo estúpido" que a la electrocución riesgo.

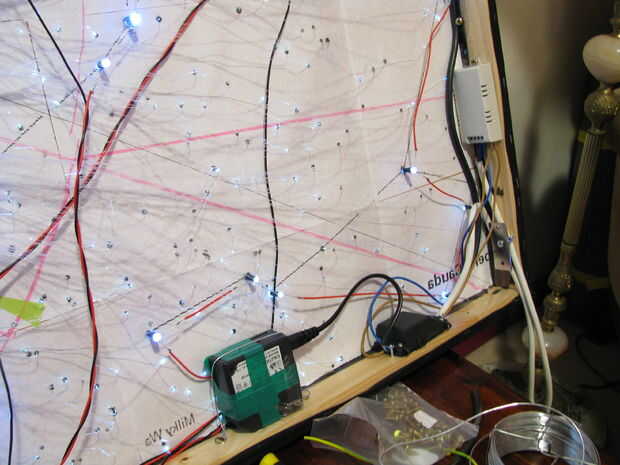

El interruptor de módulo y fuente de alimentación dentro de los bordes del marco y asegurada con tornillos y alambre según corresponda. Asegúrese que los cables tienen algún tipo de alivio de tensión y si es posible, utilice un bloque de terminales con una cubierta aislante.
