Paso 26: Addenda - mapas de estrellas más pequeñas
Para los mapas de estrellas más pequeñas, no hay mucho espacio para una fuente de luz. Este es un método bastante sencillo que funciona bien.

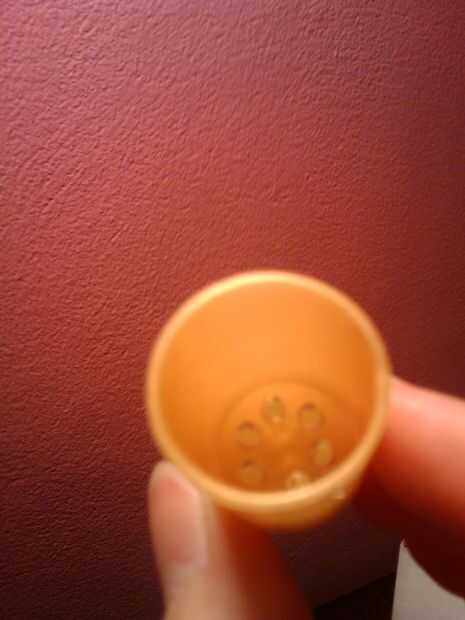

En primer lugar, encontrar una tapa de botella del aerosol que encaja perfectamente en el terminador. Éste fue objeto de apropiación indebida de una botella de crema de manos de la esposa. Averiguar cuántos de tus LEDs encajarán en él y perfore agujeros para que el cuerpo del LED se adapta a través, pero el reborde del LED no. Un ajuste apretado y un poco de pegamento mantendrá.

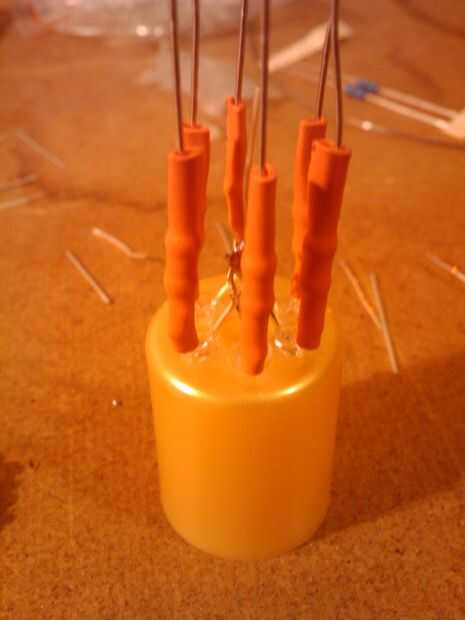

A continuación, (para cableado paralelo) de los LEDs con el extremo negativo corto Inserte en el centro. Ate los extremos juntos y soldadura. A cada uno de los más extremos positivos, suelde una resistencia apropiada y cubra con termo retráctil para aislarlos eléctricamente.
He unen LEDs opuestos en tres canales y soldado a un protoboard. Cada par de LEDs es controlado por un pin del microcontrolador.
