Paso 13: Conexiones eléctricas

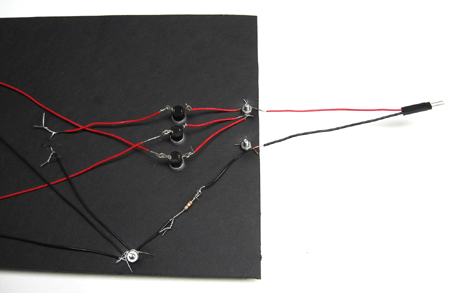

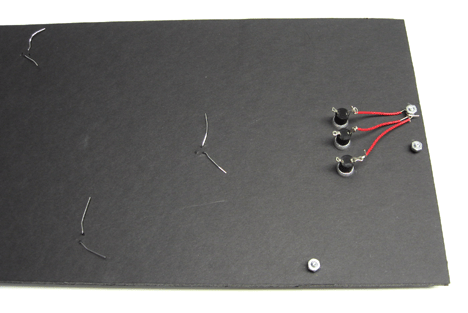

1. usando longitudes cortas de cable rojo, conecte uno de los dos terminales al lado de las etiquetas de mapa a cada uno de los botones, como se muestra en la figura a continuación. Se trata de la energía terminal.

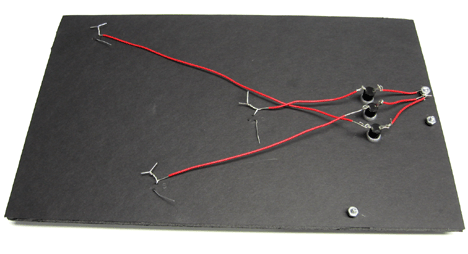

2. con longitudes más largas de cable rojo, conecte el lado abierto de cada botón con el conector de alimentación del LED apropiado, como se muestra en la figura. (Nota: Asegúrese de coincidir con botones a los LEDs correctamente! Puede etiquetar los botones y LEDs en la parte trasera.)

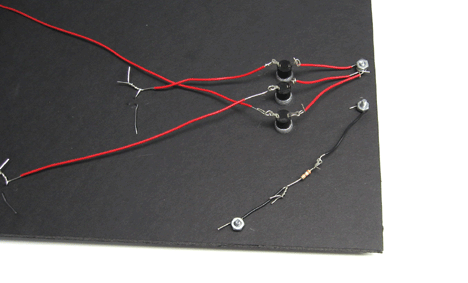

3. utilizando dos longitudes cortas de cable negro y un resistor, conecte los dos bornes abiertos, como se muestra en la figura. Estos serán los terminales de su tierra.

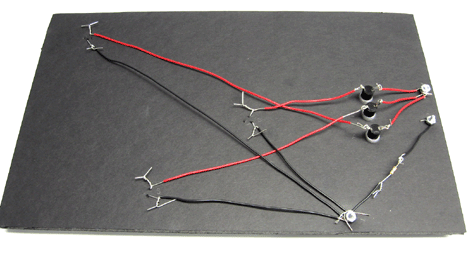

4. con longitudes más largas de cable negro, conecte las clavijas de tierra de los LEDs al terminal de tornillo de debajo de las etiquetas de mapa, como se muestra en la figura.
5. Conecte las extensiones de cable de batería roja y negra a la Junta, como se muestra en la figura.

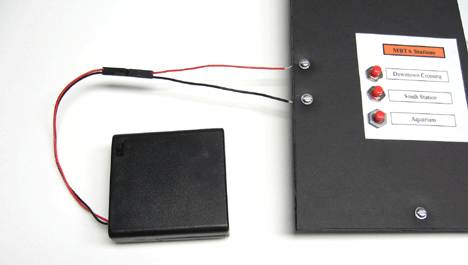

6. por último, conecte la batería a las extensiones de plomo de la batería, como se muestra en la figura.
