Máquina CNC basado en Prusa i3 Hephestos (10 / 43 paso)

Paso 10: Prepare el sensor de tope del eje de X

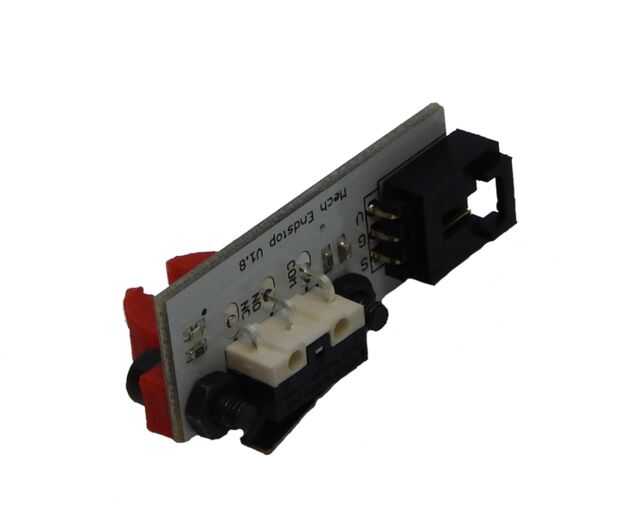

Hicimos nuestros propios topes, basado en el circuito esquemático que se puede ver aquí:

http://www.thingiverse.com/Thing:4971

No usamos el detector de led, por lo que hemos utilizado una resistencia (10K de valor). Sin embargo, los pasos son los mismos si desea comprar los topes.

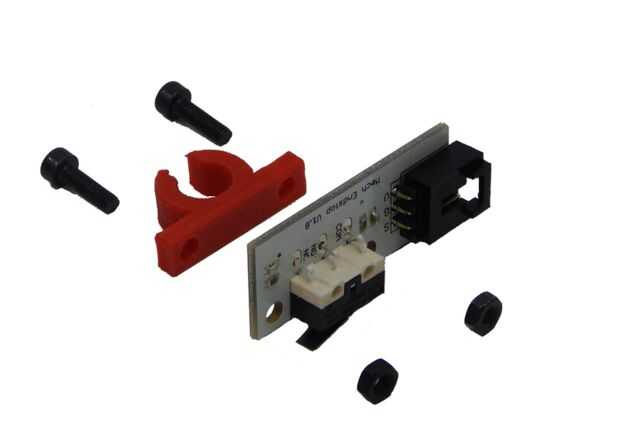

Lo que necesitas: un tope (comprado o hecho por ti mismo), el tope de eje X pieza impresa, dos M3 DIN-934 clase 8 tuercas y dos M3X10 DIN-912 8,8 tornillos de la clase.
