Paso 2: Construcción de la CNC
Esta parte me tomó bastante larga así que puedo saltar algunos detalles. Voy a intentar ser tan explícito como sea posible.
1. los reguladores de ejes
-Corte las esquinas de aluminio con las dimensiones especificadas (primera figura)
-Taladros de 8mm en ellos en posiciones exactas
Consejos: Perforar un agujero más pequeño en un principio en ese punto (por ejemplo, de 3mm) y luego perforar los agujeros de 8mm de precisión

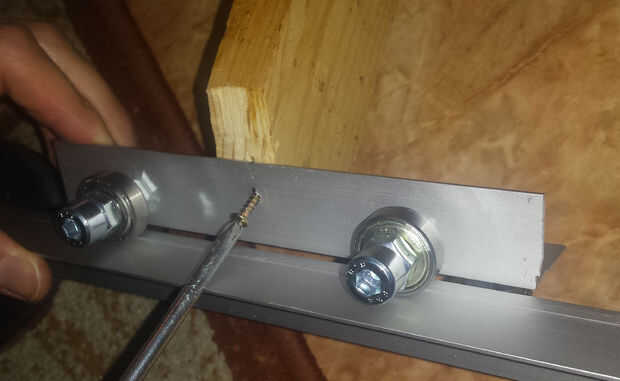

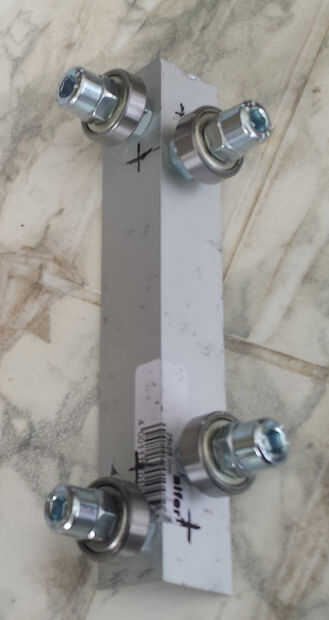

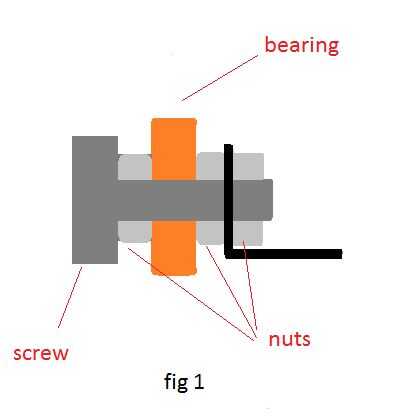

-Añadir los rodamientos, tornillos y tuercas a los ángulos de deslizamientos (fig 1)

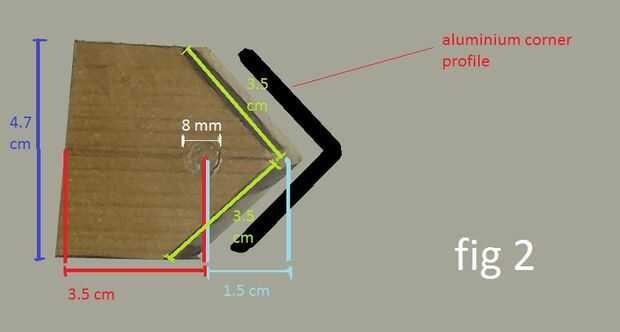

-cortar 4 piezas de madera (2cm de grosor) y perfore un orificio de 8mm en él en posición específica (fig 2)

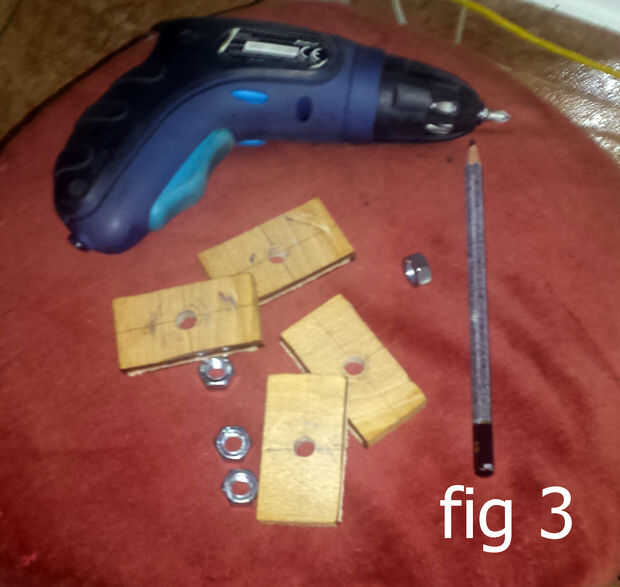

-cortar 8 piezas de madera (5 mm de espesor y aprox. 5cm x 2.5 cm) (fig 3)
2. establecer el marco principal
-tomar las 3 barras y cortarlas en tamaños específicos

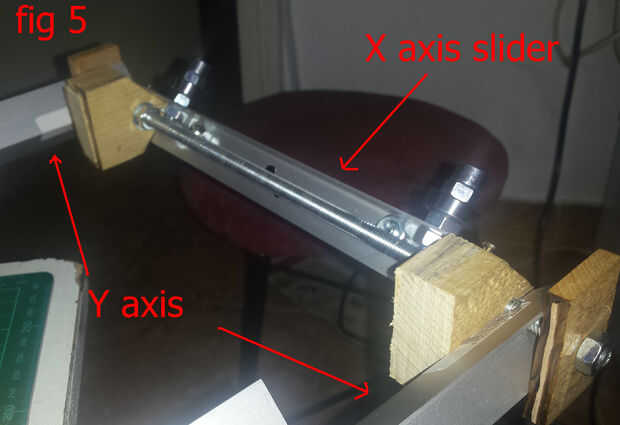

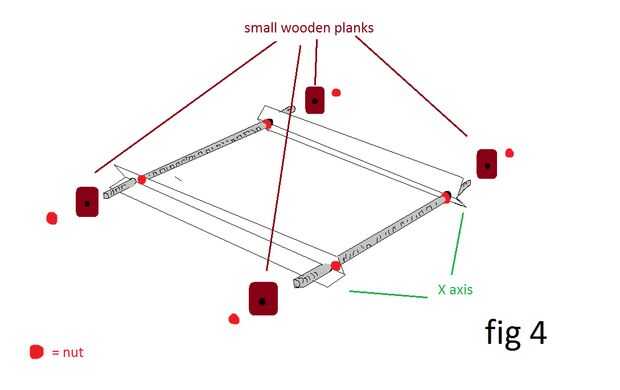

-instalar los componentes cortados como por encima de la figura 4 y 5
Nota: cortar algunas piezas de madera de 5 mm de grosor (aprox. 5cm x 2.5 cm) - se utilizan en fig 4 y fig 5
3. establecer el marco intermedio

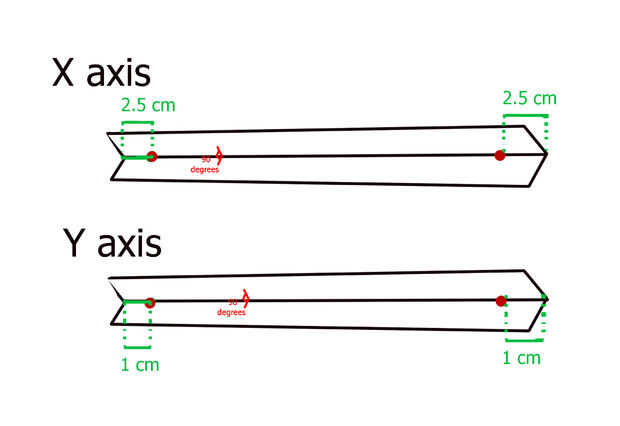

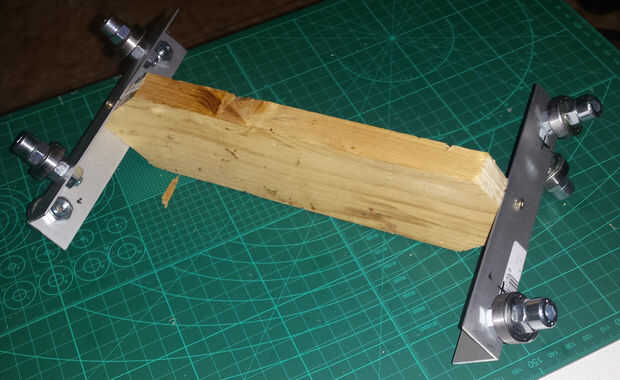

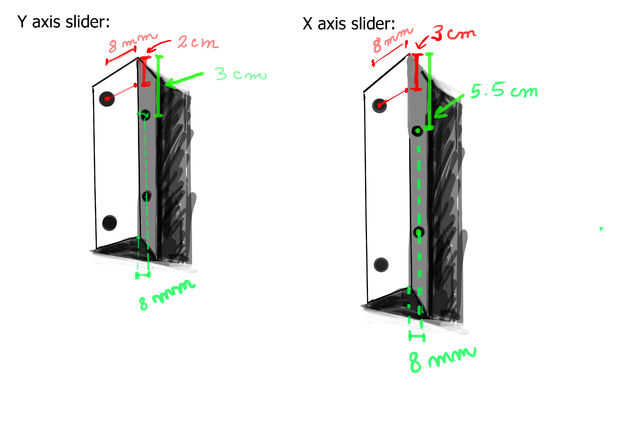

-cortar un trozo de madera (24 cm x 6 cm x 2 cm) y hacer que los extremos de la misma puntiagudos como en la figura 2. Arreglar como hacer agujeros fig 7 y utilizando algunos tornillos con el fin de lograr que permanezca en solución (Fig. 6, Fig. 7)
Nota: he por error puse uno de los deslizadores al revés en mi proyecto. No cambiar el final porque no hace ninguna diferencia, pero es mejor tener cuidado y poner correctamente desde el principio

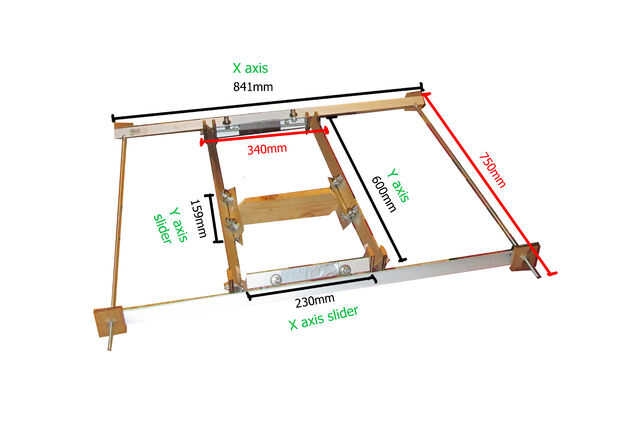

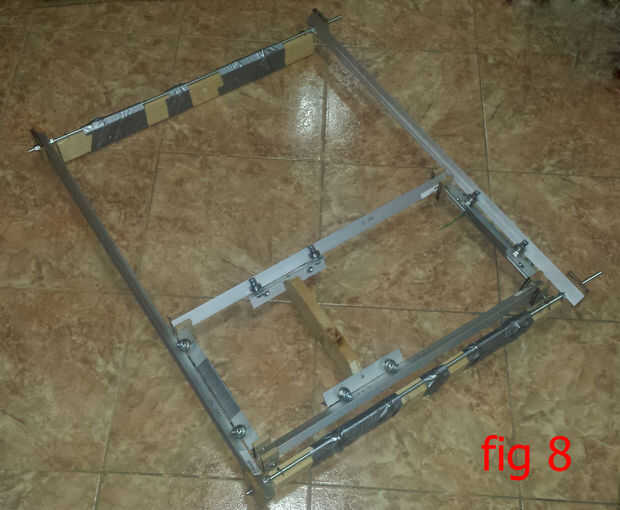

-montar la CNC todo y añadir 2 tablones de madera tienen la misma longitud que el eje y. Usted puede elegir cualquier altura como sabes qué tan alto quieres tu CNC que (fig 8).
4. Añadir los motores y servos

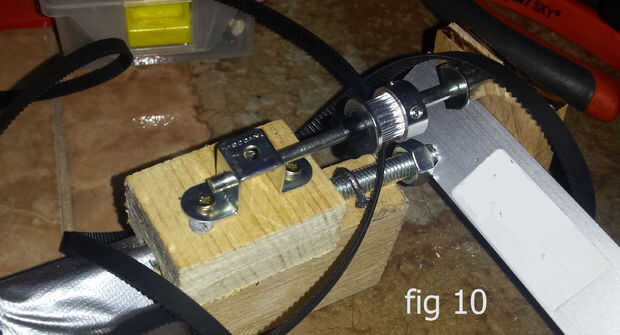

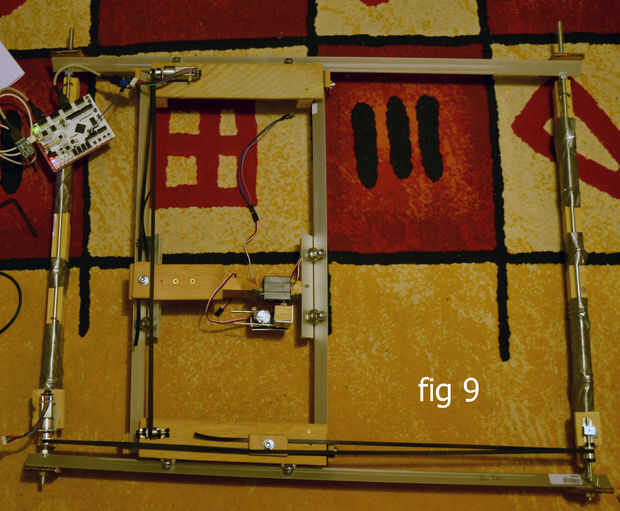

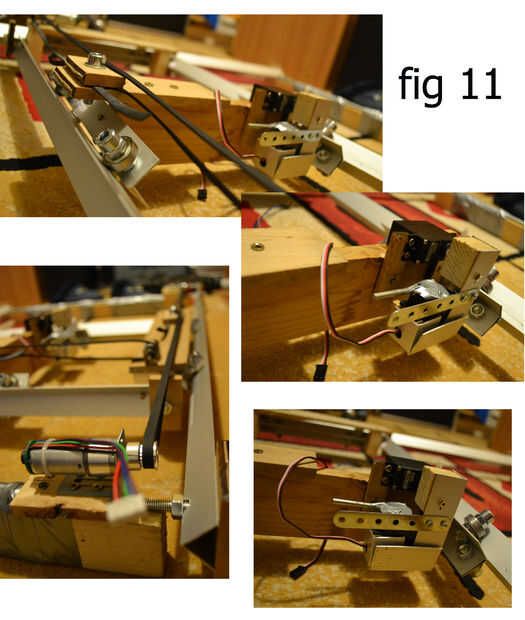

-fig 9 y 11 muestran la posición de los motores de DC y de los Servos. Para el diseño de la figura 10 también he utilizado algunas piezas de Mecano. Puede improvisar en esta parte si no tienes.
-Al agregar el 2 DC cubre los deslizadores de eje X para poder fijar el soporte de la correa y el eje Y motor de la C.C. correctamente.
También debe adicionar una tabla de madera (o una cartulina) a la CNC. Se ve mejor y es mejor por el momento que la CNC será empezar a dibujar
En esta parte de la pluma selector no hará nada por lo que mediante el uso de cinta pato debe atar su crayón el servo no utilizado o al lado de él.
Consejos: Las cintas no deben ser apretadas! Debe aflojar, o de lo contrario el sistema podría no funcionar correctamente.
