Paso 3: Tratando con la parte eléctrica

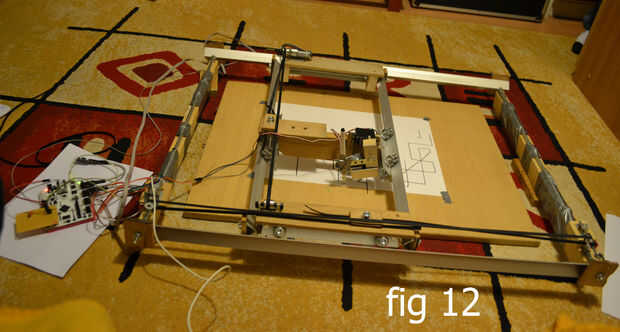

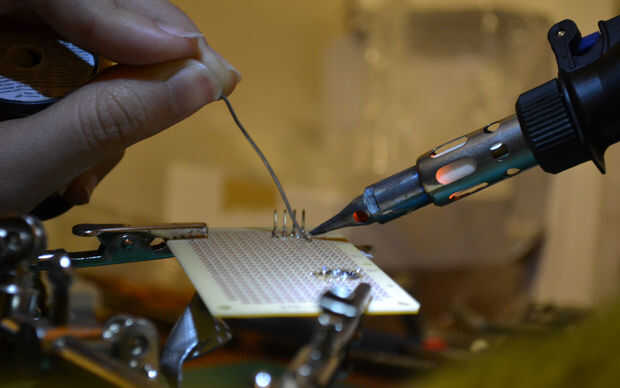

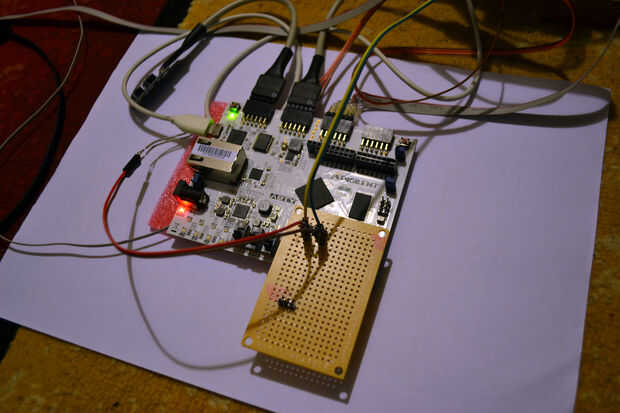

¡Buen trabajo! Ahora la CNC está casi listo. A continuación tenemos que conectar las piezas eléctricas de la CNC a la Junta Directiva de alguna manera. Porque carecen de los conectores del cable 6 de Digilent, tuve que ampliar los conectores soldando cables y pernos con estaño. Fig 12 muestra la posición del Consejo artístico en mi proyecto. Desde esa posición he usado 150 cm de cables para conectar el eje Y motor de la C.C. y los Servos. X eje motor de la C.C. se ha conectado directamente al tablero usando el conector de cable de Digilent.
Según la posición que desea que la tabla en Consejo de medir su propio alambre longitudes.

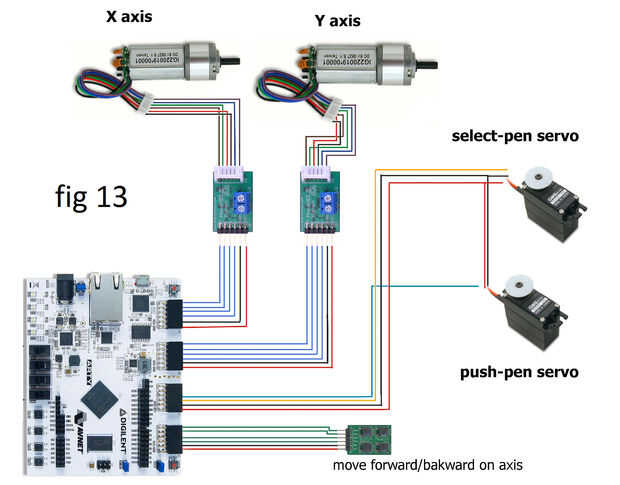

Fig 13 muestra los motores y las conexiones del tablero de botones.
Consejos: El HBridge necesita también una fuente de energía externa. Es mejor ser de 3.3 V. Debido a esto les he conectado al pin del conector «escudo» Arduino/ChipKit Arty que salidas de 3,3 V.
Más consejos: Lo mejor es si conectas todas la VCC de los motores a una fuente de alimentación externa ~ 5 V.
