Máquina CNC para formar grandes piezas de espuma de poliestireno (9 / 15 paso)

Paso 9: Carro principal

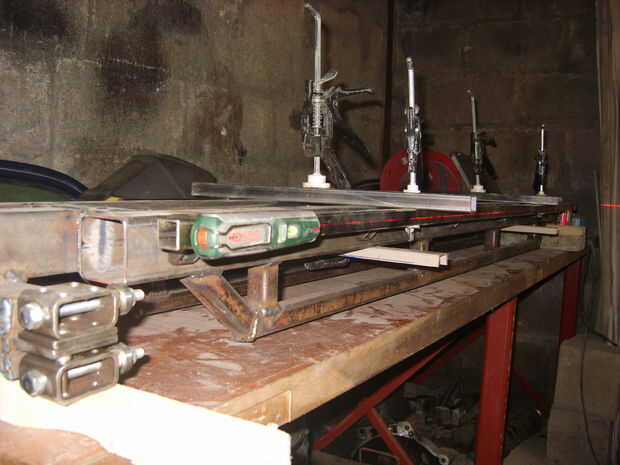

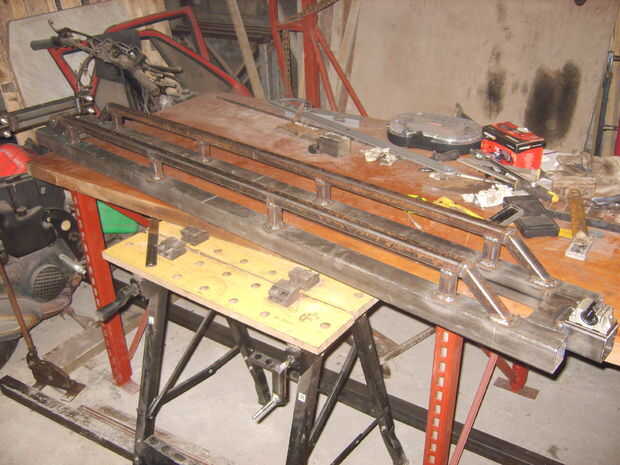

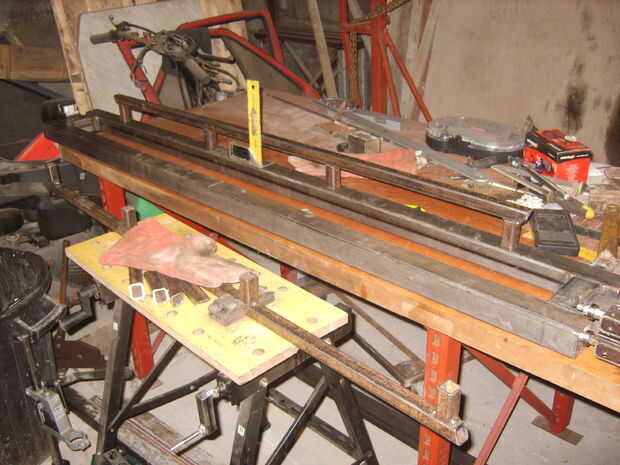

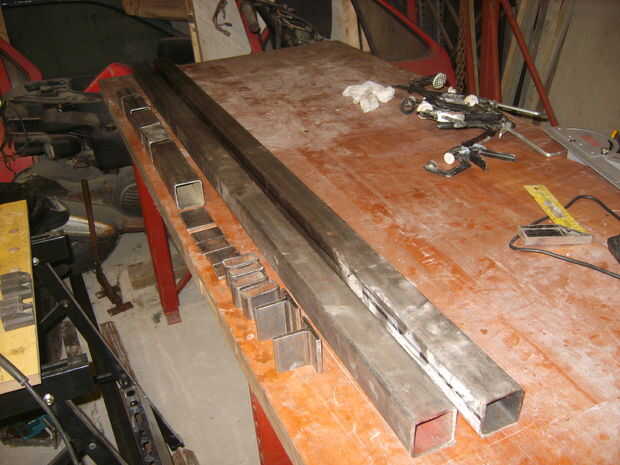

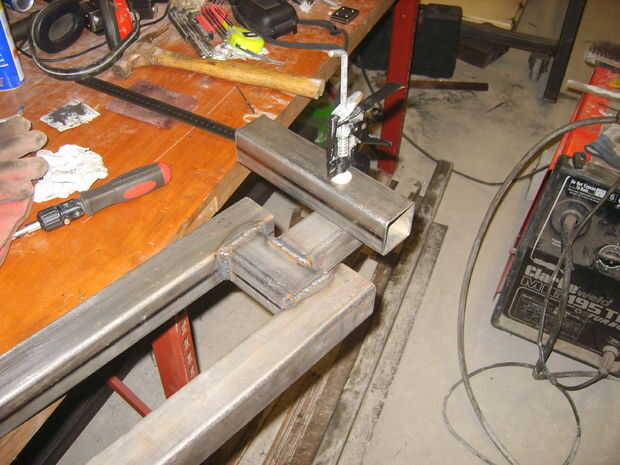

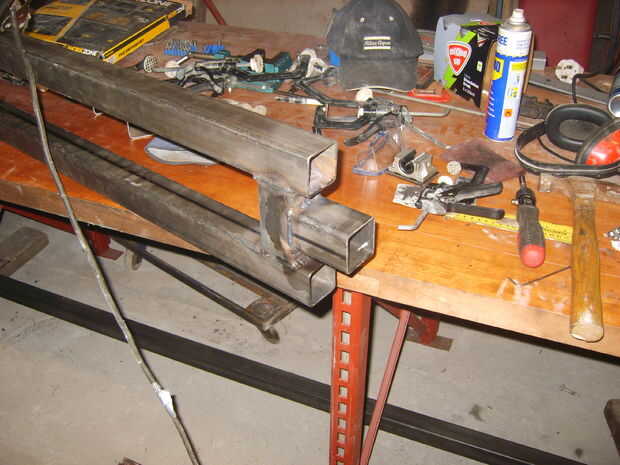

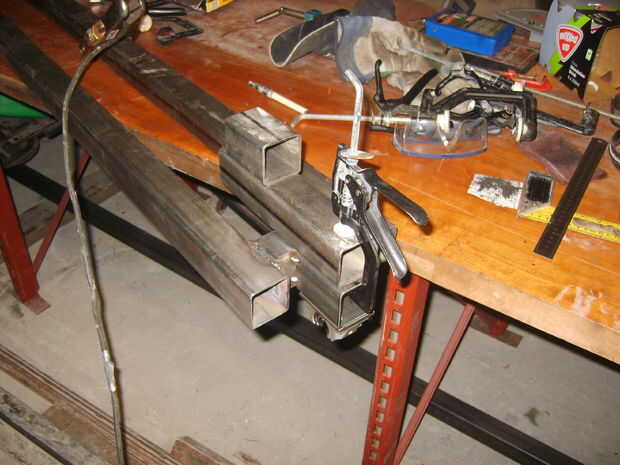

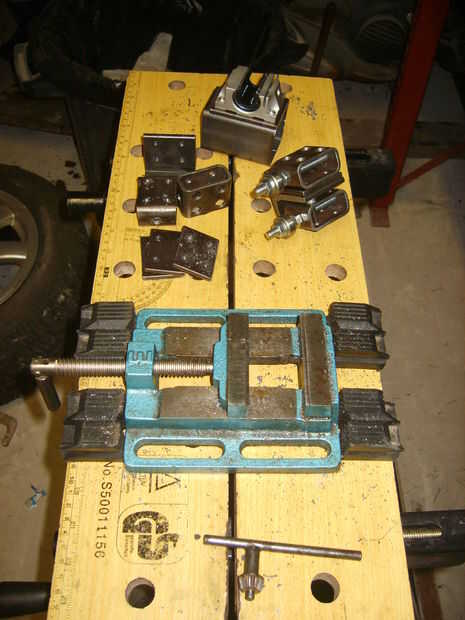

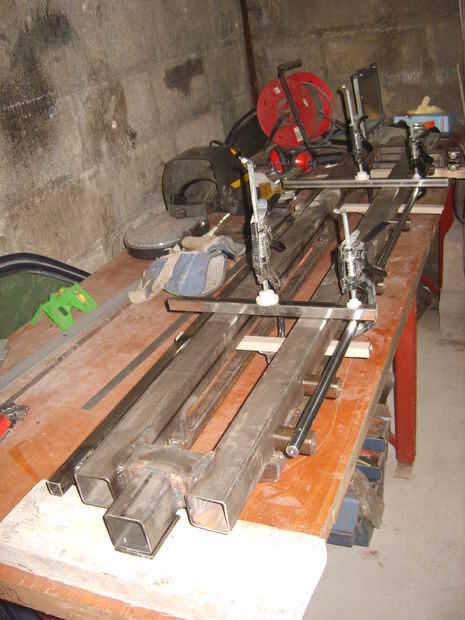

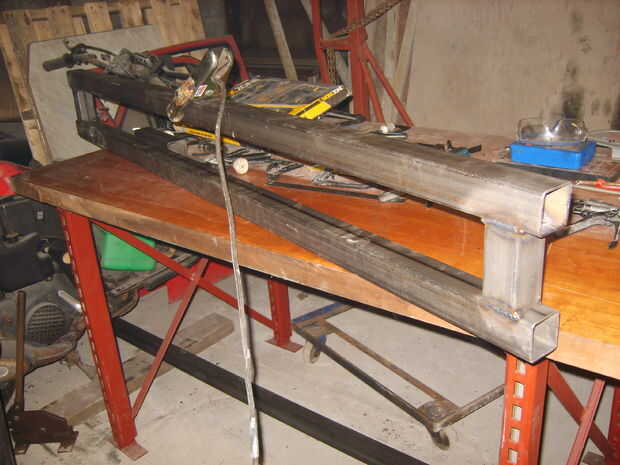

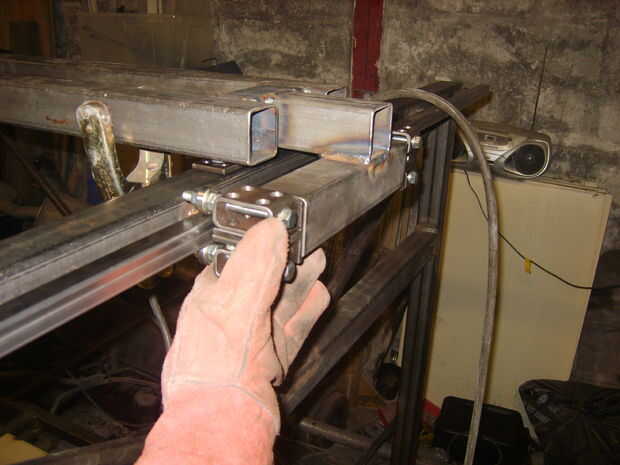

Otra vez, me hicieron uso de la superficie plana de la tapa de tabla para la alineación. Para evitar incluso la más mínima desviación, sujeta las secciones de 50x50x2.5 caja con algunos de 25 x 25 x 3 secciones de la caja. En el localización final pienso montar un bloque de almohadilla con una diapositiva de la bola abierta, lineal. En el extremo flotante había montado en rodamientos de patines.

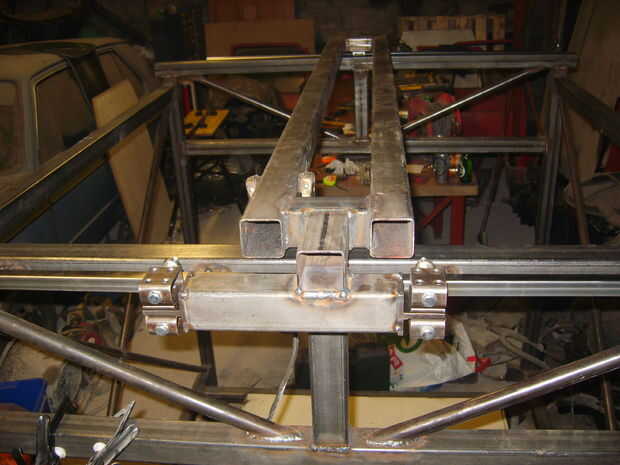

Note el uso de un único bloque de almohadilla con el fin de aprovechar al máximo el eje redondo. Esto es posible al contar con un carril más flotante con un par de juegos del cojinete.
