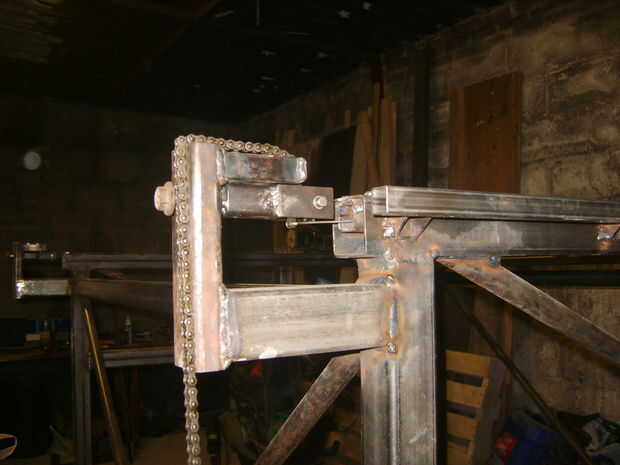

Paso 11: Impulsión de cadena
-Comparado a las correas, las cadenas no estiran tanto
-las cadenas son muy robustas
-cadenas pueden ajustarse fácilmente a cualquier longitud
-sencillez de montaje

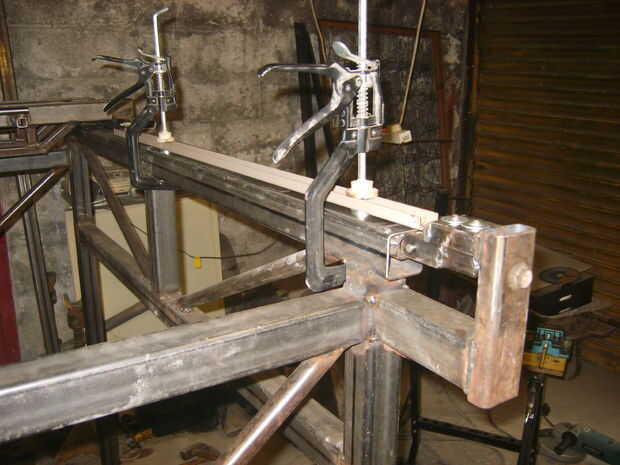

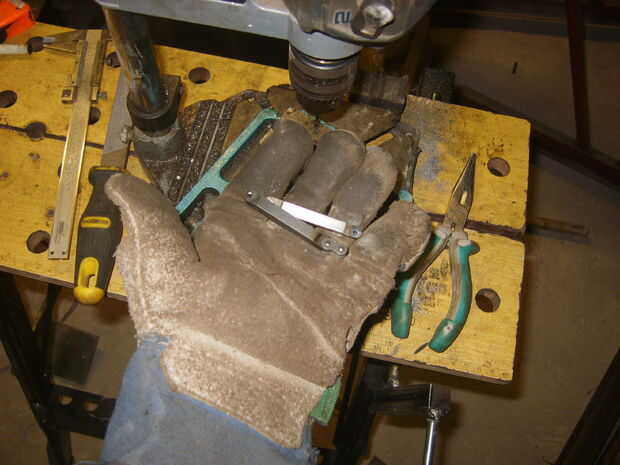

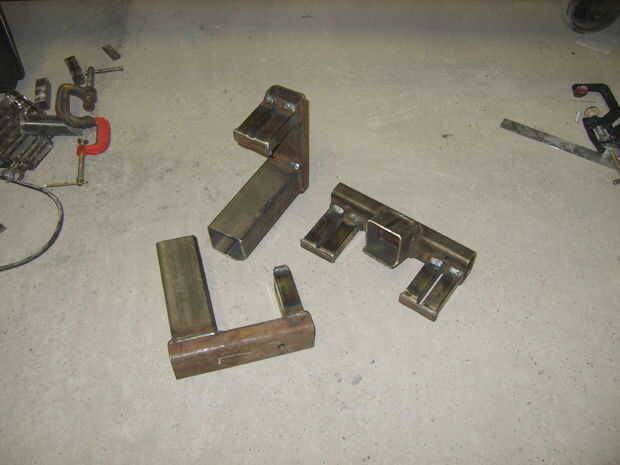

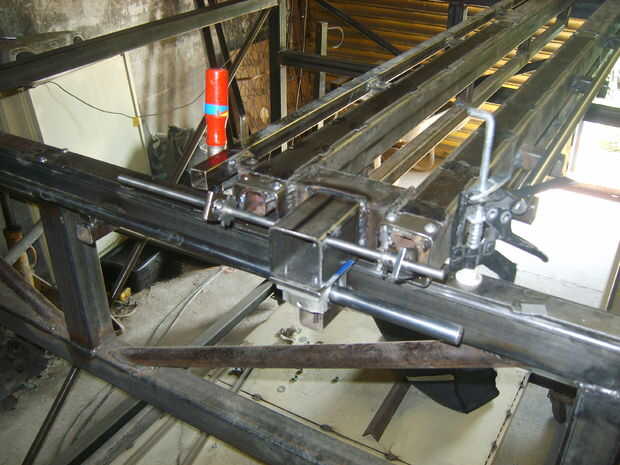

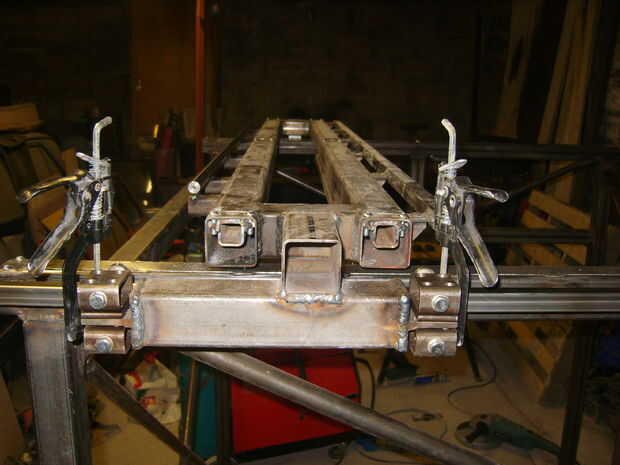

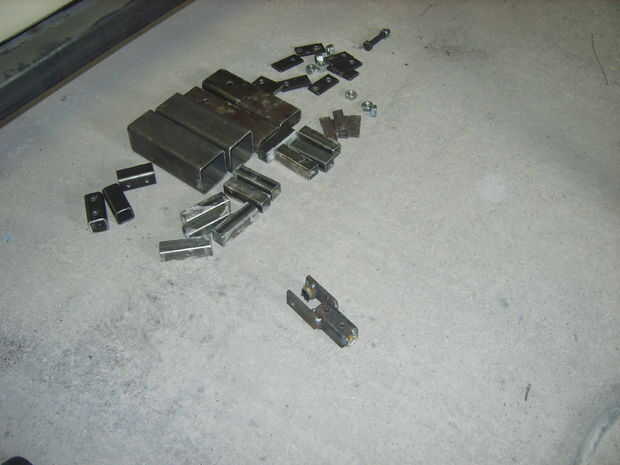

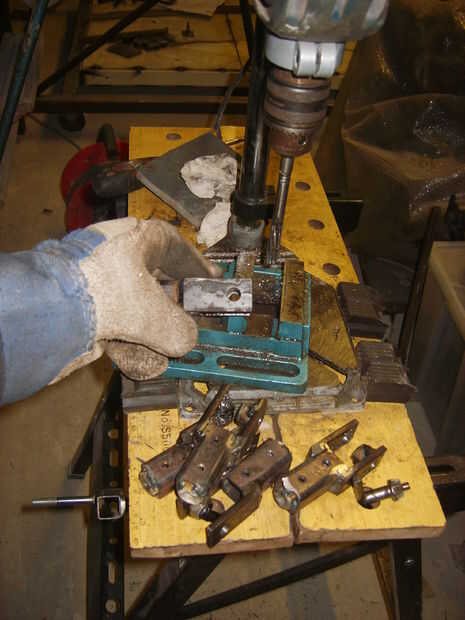

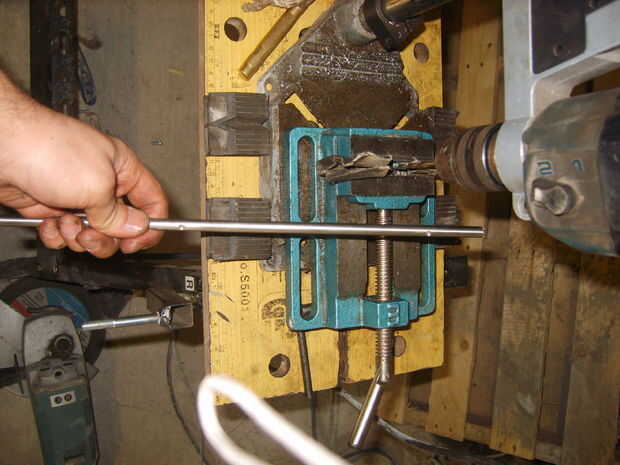

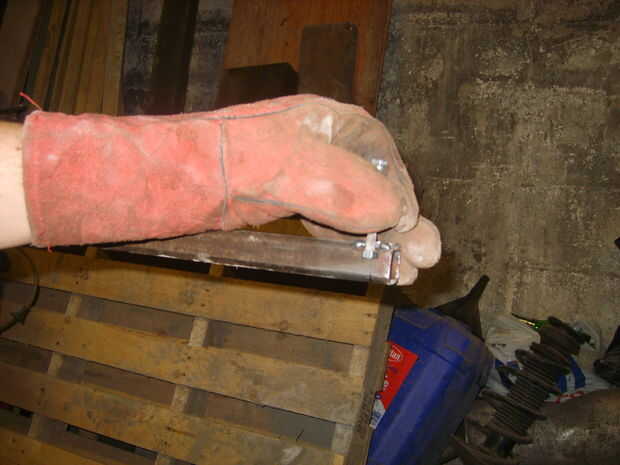

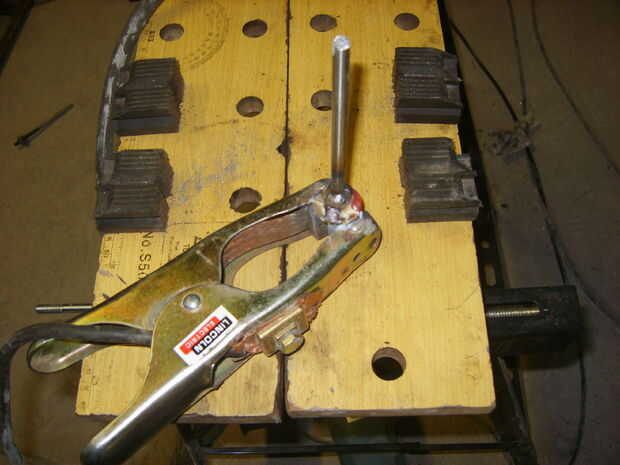

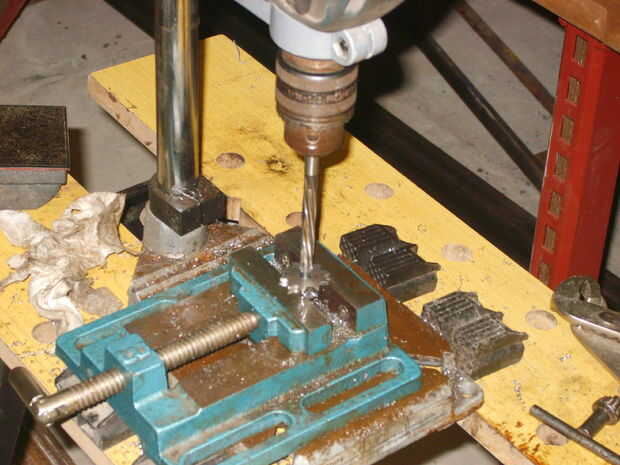

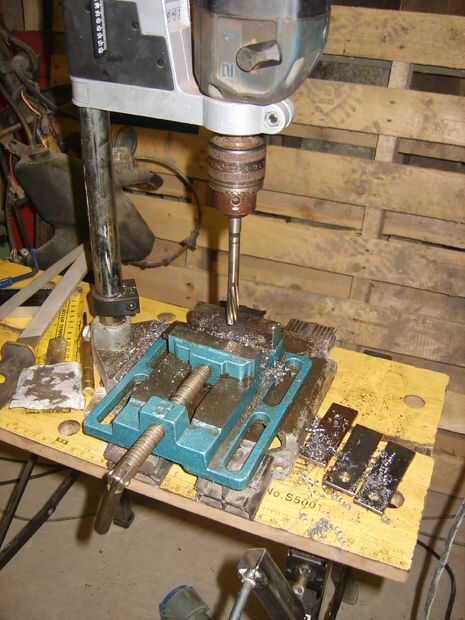

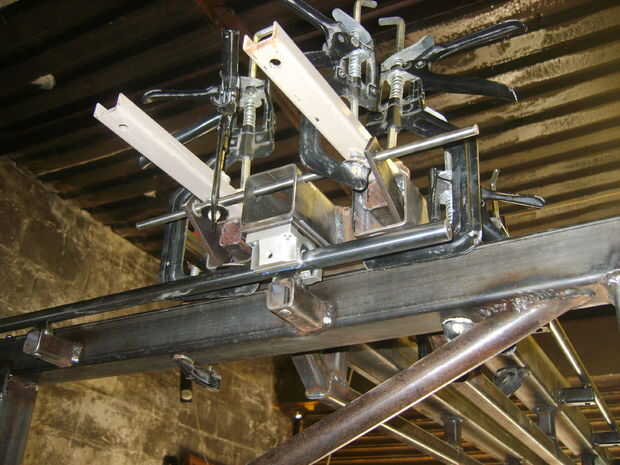

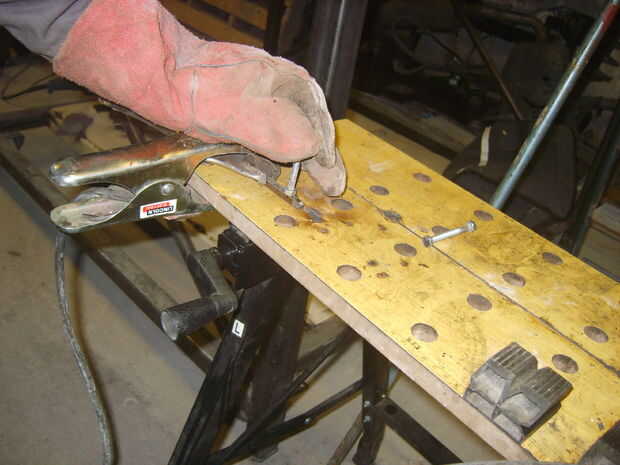

Durante esta etapa de la construcción es necesario realizar un mecanizado preciso. Los arbustos deben montarse en el escariado, agujeros de 10mm. La necesidad de piñones escariada, los agujeros de 8mm. Me las arreglé para evitar el mecanizado de ejes mediante la obtención de acero de 8mm OD plata. Hice esfuerzos para producir a tensores que se pueden ajustar fácilmente.

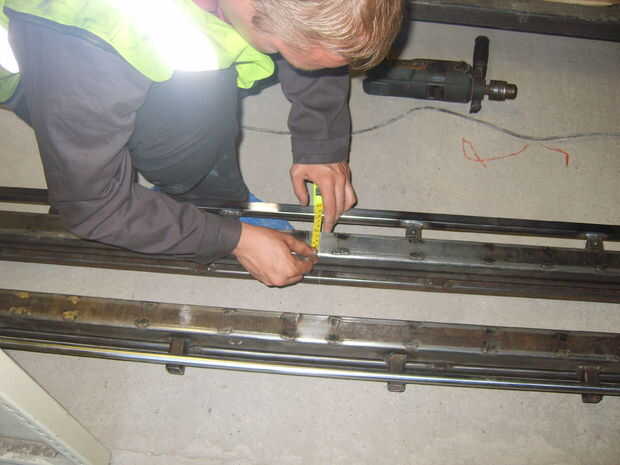

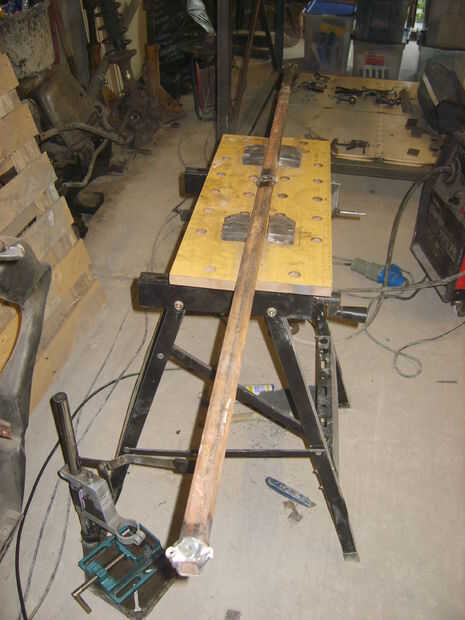

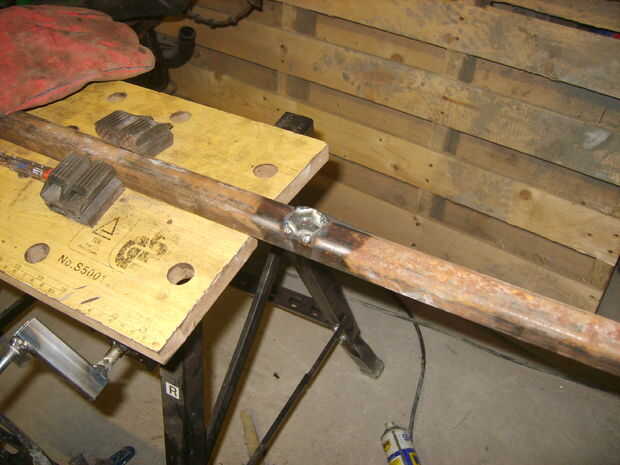

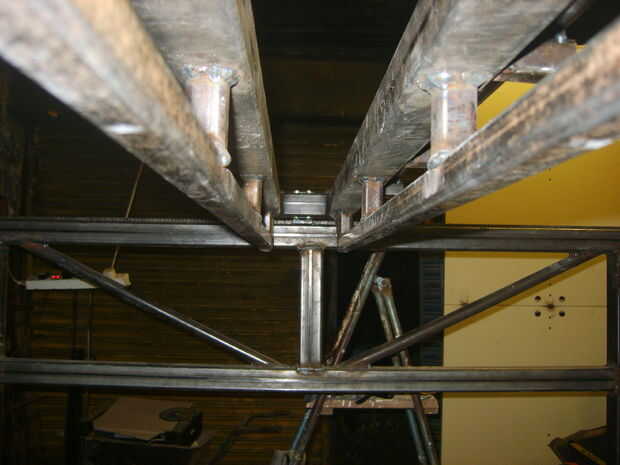

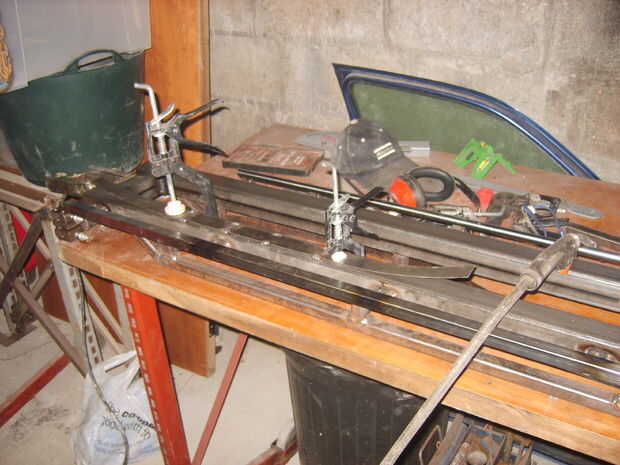

Para enderezar el eje largo de la estructura base, utilicé el Persuader suave * ajuste - X marcas el punto!

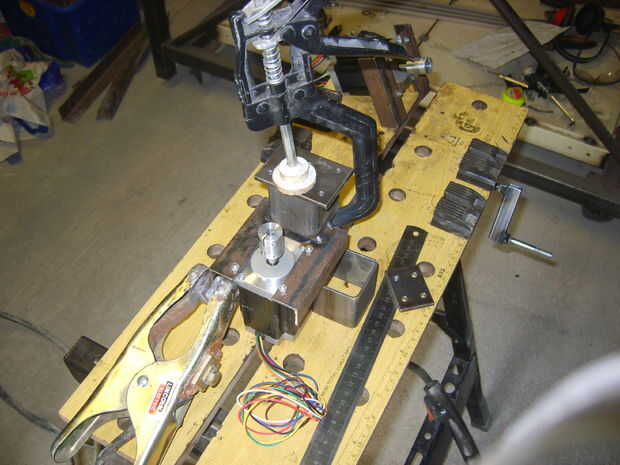

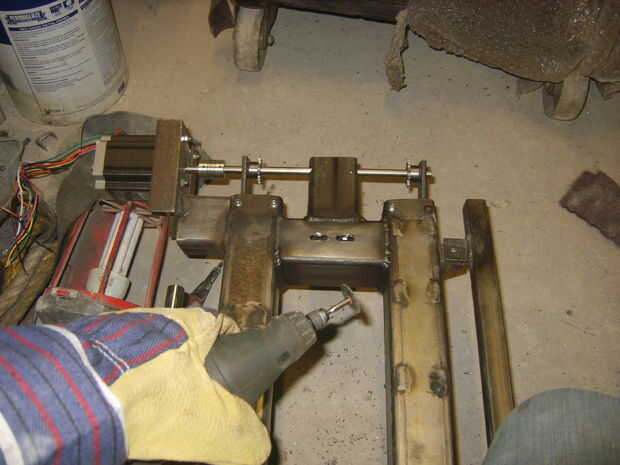

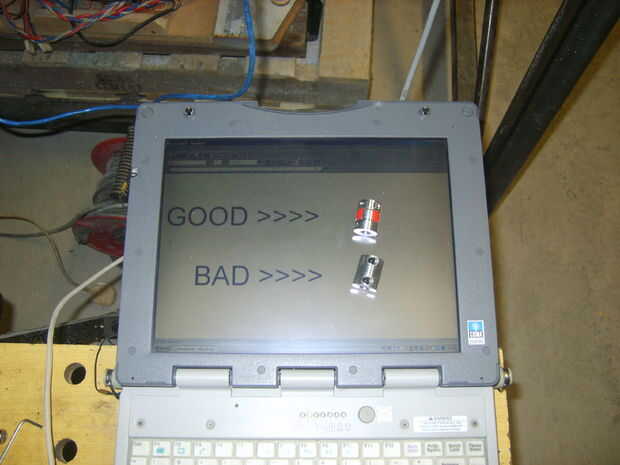

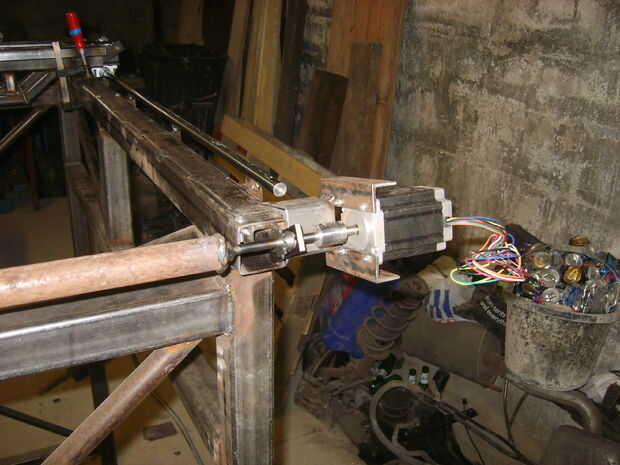

Actualización 28 de junio de 2012: la cadena en el eje vertical es impulsada por un piñón, montado directamente sobre el eje del motor. Los otros dos ejes tienen dos cadenas por eje y requieren un acoplamiento entre el eje del motor y el eje del piñón. Gire mi acoplamientos iniciales demasiado bajo el alto par del motor, dando por resultado la reacción de al menos 2mm (ver anexo video). Nuevo, acoplamientos de araña finalmente llegaron de Hong Kong y ahora en la máquina. La reacción ahora es aceptable (menos de 0.2 mm).
* término ingeniería para martillo
