Máquina CNC para formar grandes piezas de espuma de poliestireno (12 / 15 paso)

Paso 12: Titular de transporte y eje secundario

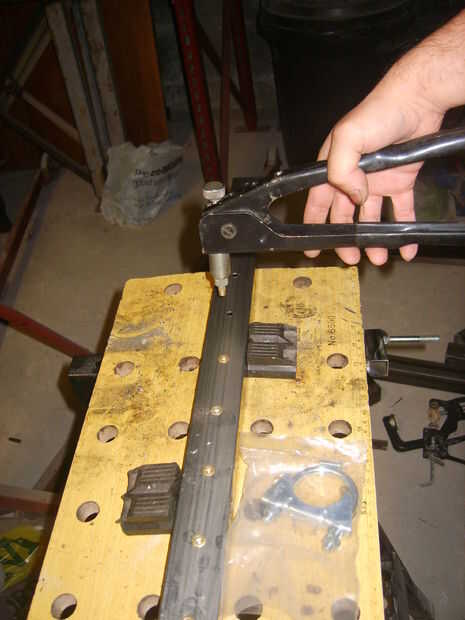

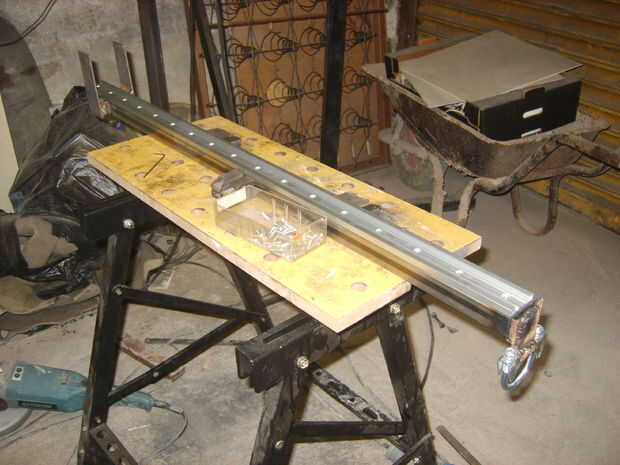

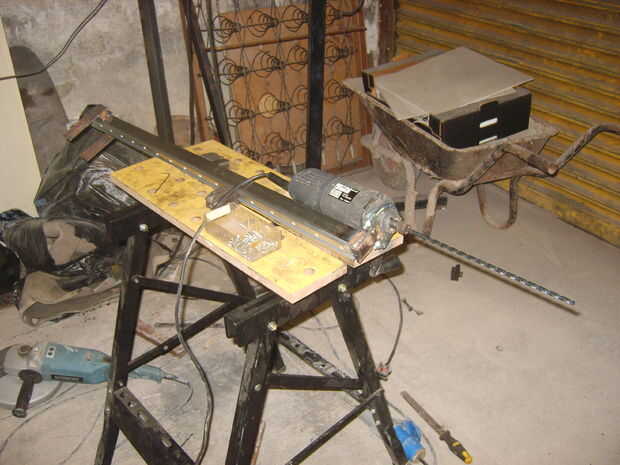

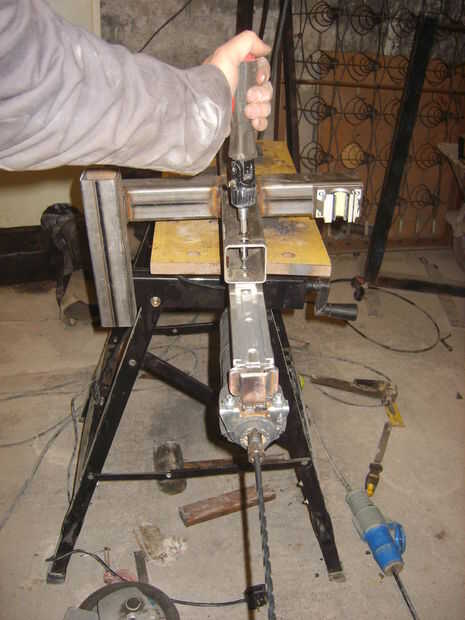

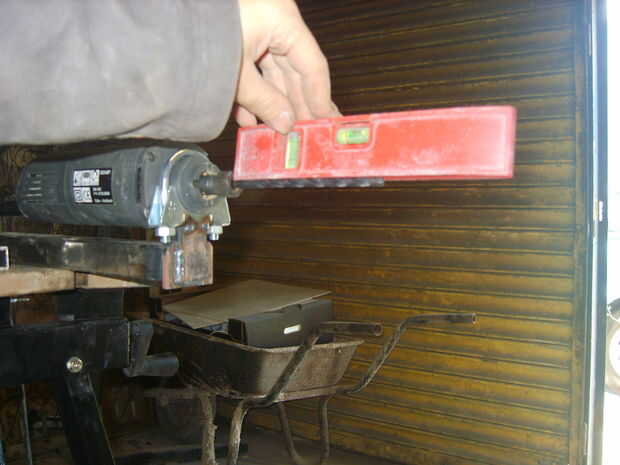

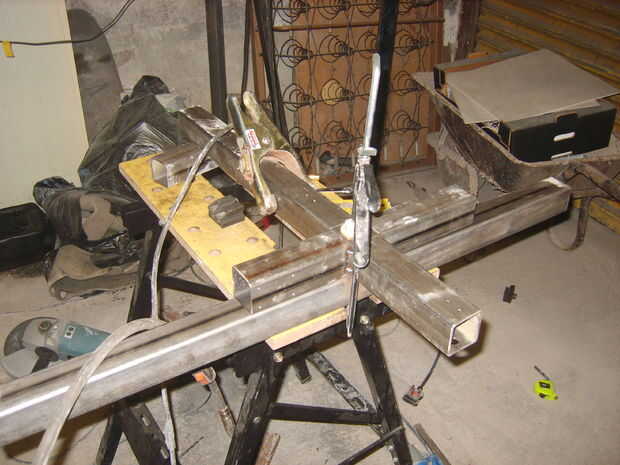

El soporte del huso consta principalmente de un 40x27x1.5mm de sección de caja de acero laminado en frío, atornillados a una lineal. Cuando se monta en el carro secundario, no hay ningún juego sensible. Traté de girar una broca larga de 315mm a 30000 rpm y no hay ninguna vibración durante el funcionamiento. Una vez que la broca ha sido redondeada para parecerse a un cortador de nariz de bola, debe ser grande para el mecanizado de poliestireno. La longitud de la broca no es para hacer cortes grandes; sólo el fin puede usarse para corte. Sin embargo, será excelente para la creación de cavidades profundas en ángulos de lanzamiento poco profundas. En orden a la máquina de madera sólida, se pueden montar brocas normales.

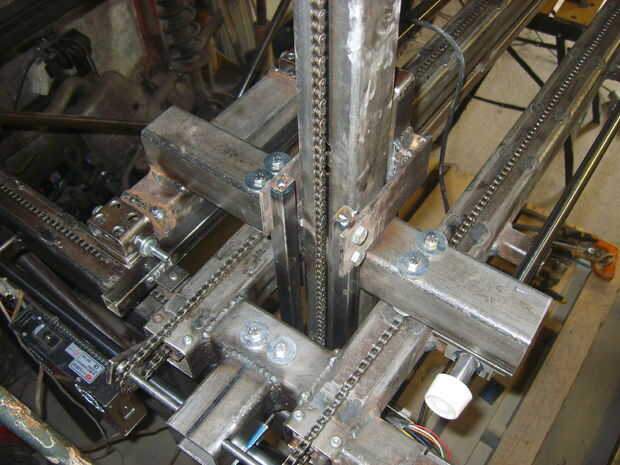

No termino los rodamientos en el extremo flotante. Como quiero a alejarse de rodamientos, se desvían de mi diseño original y montar pastillas de nylatron. También tengo que terminar el disco vertical. Será cadena impulsada, pero tener un coche basado en una rosca sería posible así.

Actualización 12 de junio de 2012:

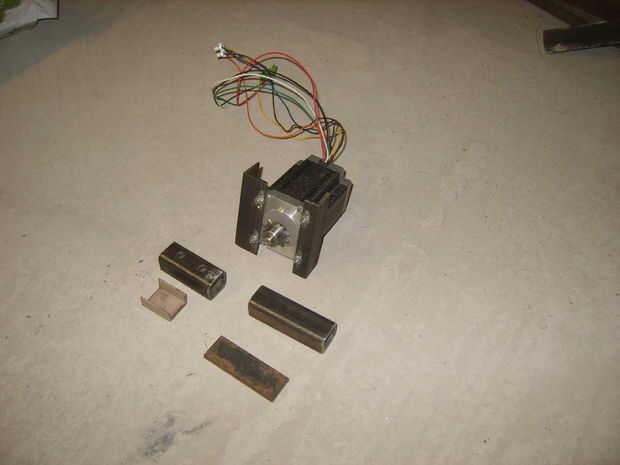

Eje z se acaba. No encajaba todavía un contrapeso, pero el motor parece ser feliz sin uno. Sólo significa que el carro se cae abajo con una explosión si el poder se apaga. También, el 315mm de largo broca empuja demasiado. Tan pronto como toque la espuma incluso con la más mínima presión y velocidad, en ocasiones será demasiado bamboleo. Funciona un poco más corto. Se reducirá el largo poco paso a paso para ver lo que puedo conseguir lejos con...
