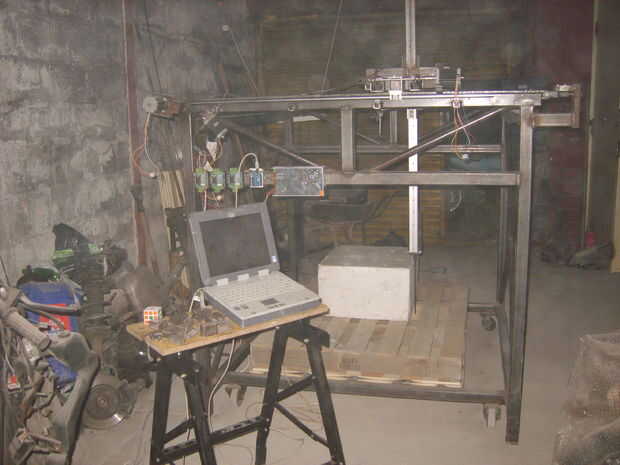

Paso 6: Objetivos de Hardware para la gran máquina CNC
- Uso de componentes estándar.
- Idealmente yo sería capaz de utilizar hojas de 2400x1200x100mm (8 x 4 pies por 4"), corte en capas media y seis altas, es decir. 1200x1200x600mm. hojas de este tamaño están disponibles desde la tienda de bricolaje local de poco costo.
- De alta velocidad
- Buena capacidad de repetición
- Razonablemente precisas
- Debe ser robusto. es decir. debe ser capaz de soportar una paliza y sobrevivir a un medio ambiente áspero en cuanto a polvo y humedad (no mdf, madera o materiales queso...)
- Para evitar que se obstruya cortes, todas las diapositivas y conduce para ser montado arriba de la pieza de trabajo
Actualización de 20/24 de junio de 2012: lista de materiales actualizada. Faltó hacia fuera en algunas piezas en la última versión de la lista de materiales. Todavía, la lista de materiales contiene sólo las piezas y materiales que tengo que comprar especialmente para el proyecto. No incluye materiales que ya tengo, que es router principalmente acero, madera, clavos, ruedas giratorias, cables, etc.. También no incluye los ejes redondos, que yo despojado de una impresora rota de A0. Para más detalles, ver el modelo 3D. Inicialmente iba a publicar un modelo en el sitio web 123D, pero como he experimentado problemas con esto he subido un archivo comprimido de ACIS para este paso (extensión de archivo. SAT, pueden ser importados en el 123D y muchos otros paquetes de CAD) y un archivo comprimido de AutoCAD 3D (archivo extensión .dwg, puede ser utilizado en AutoCAD R14 o superior). El modelo no contiene todos los elementos y componentes. Sin embargo, debe ser suficiente como base para la fabricación de una máquina a sí mismo - era lo suficientemente bueno para mí hacer mi propia maquina... Probablemente desee modificar el diseño para satisfacer sus propias necesidades y utilizar su propia opción de perfiles de acero/componentes.
