Máquina CNC para formar grandes piezas de espuma de poliestireno (8 / 15 paso)

Paso 8: rieles

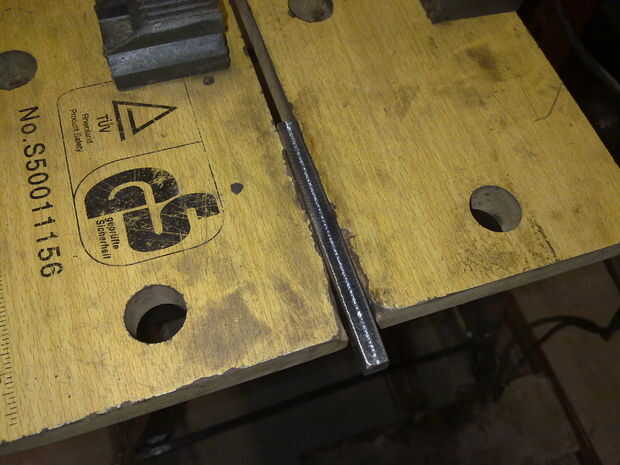

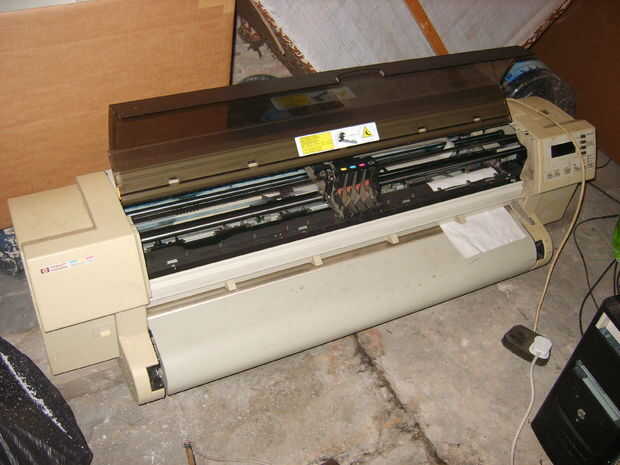

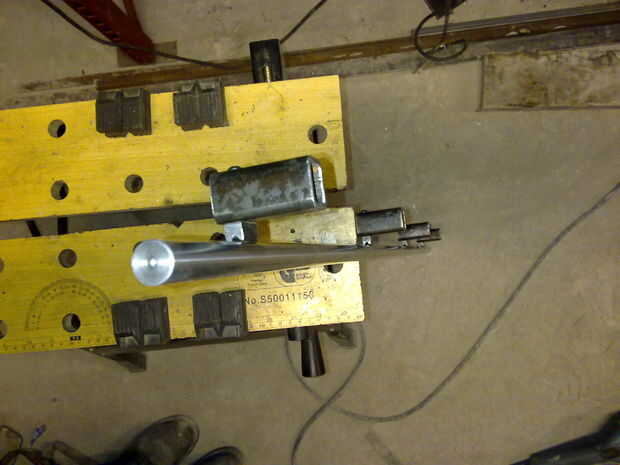

Para los rieles de volver a utilizarse los ejes redondos de una impresora rota de A0. Vino desde la punta de local, donde al principio cambió de manos para £5 y terminaron en casa de mi compañero por varios años... Al desarmar la impresora, la banda se desintegró. Esto acaba de confirmar que es una buena idea para evitar que componentes no estándar. En el caso de la ronda de todos los ejes ellos mismos: si se necesitan reemplazar, serían capaces de hacerlo mediante la obtención de plata de 16 mm OD acero.

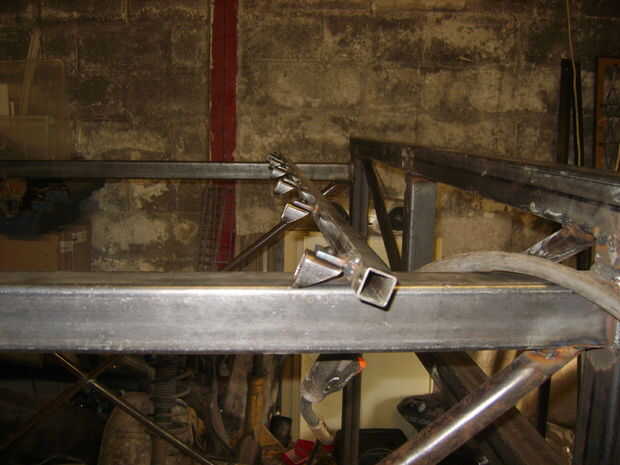

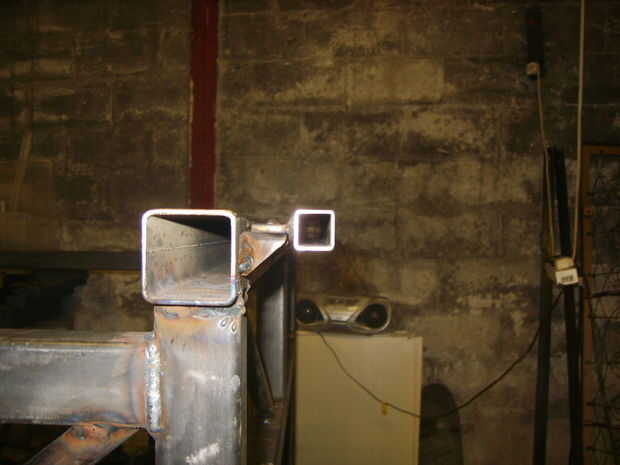

Los ejes redondos serán ubicar el carro en la dirección de caminos secundarios. El segundo eje será libre o flotante en esta dirección. Como tal sólo debe ser directamente a una alta tolerancia en la dirección hacia arriba. Siendo así, una sección de la caja de laminado en frío de 20x20x1.5mm fue mi elección por este carril.

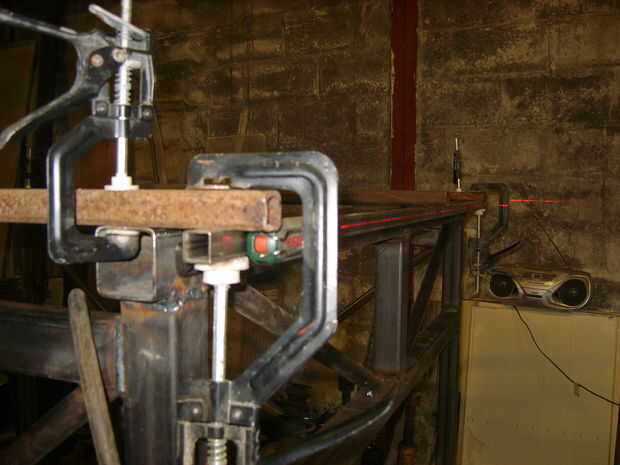

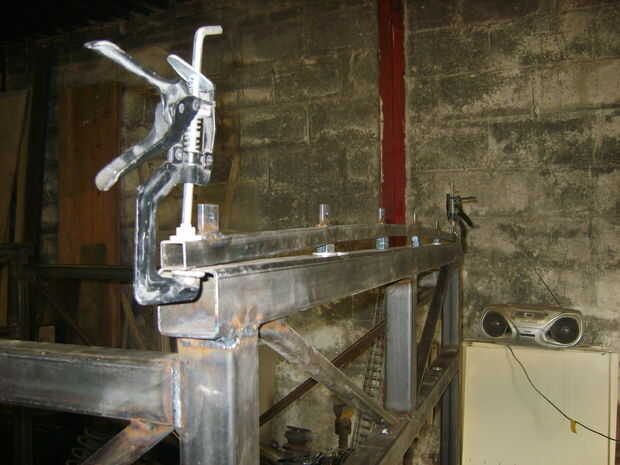

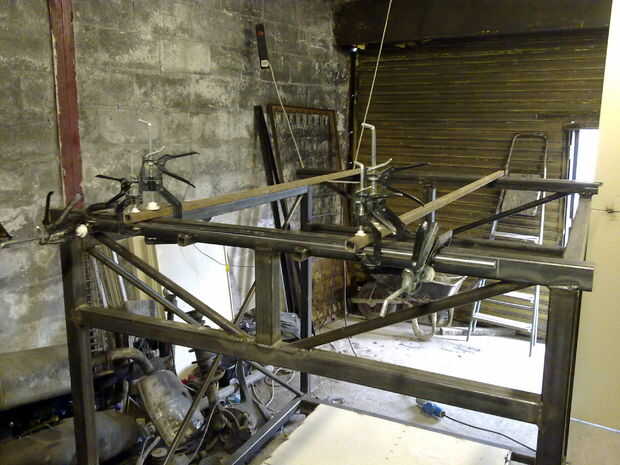

Con ambos carriles he intentado soldar lo más exacta posible. Ajuste final a una gran tolerancia puede lograrse en una fecha posterior mediante el uso de cuñas.

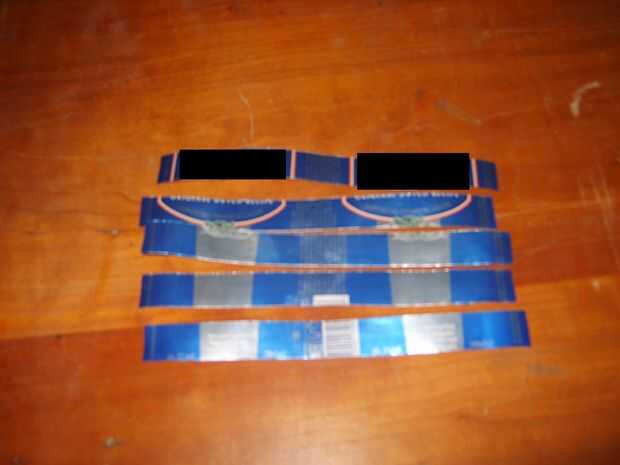

* Hago mis cuñas por cortar latas de cerveza recién vaciado; el grueso de estas cuñas es muy constante y alrededor de 0.1 mm de tamaño.
