Paso 2: Construir el Panel de Control
El panel de control del edificio era realmente la parte más difícil de la Asamblea. No pudimos encontrar instrucciones claras de cómo hacerlo así que hemos intentado subir con nuestro propio diseño.

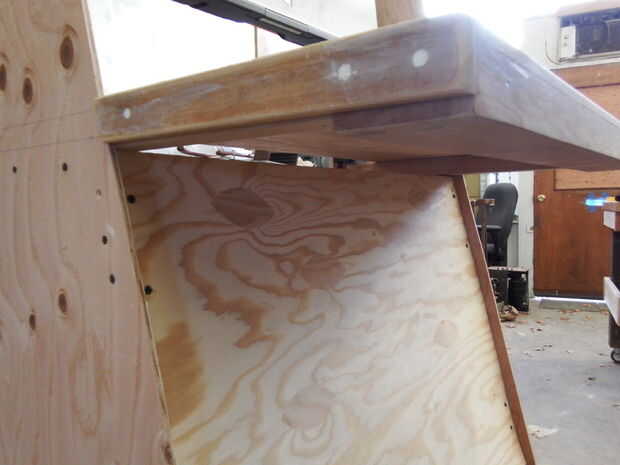

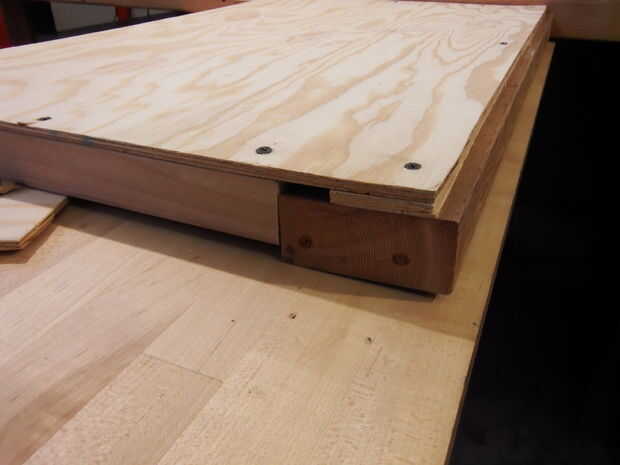

La parte de panel de control de la madera vinieron a ser unos 45 "X 32" y decidimos dejar que sobresalga aproximadamente 13 pulgadas de la carcasa. Entonces en caja del panel de control con 2 "X 2" y una 2 "X 4".

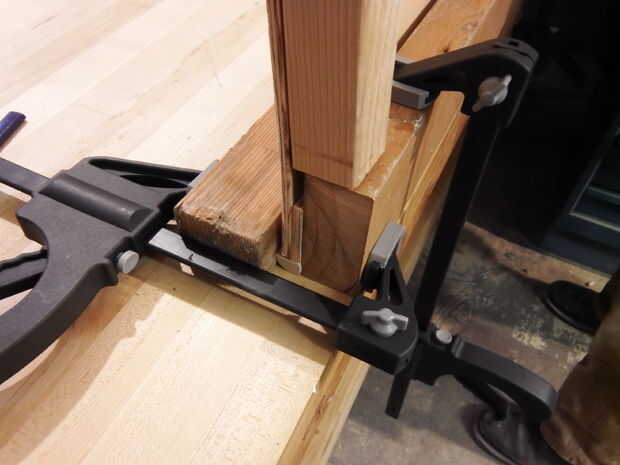

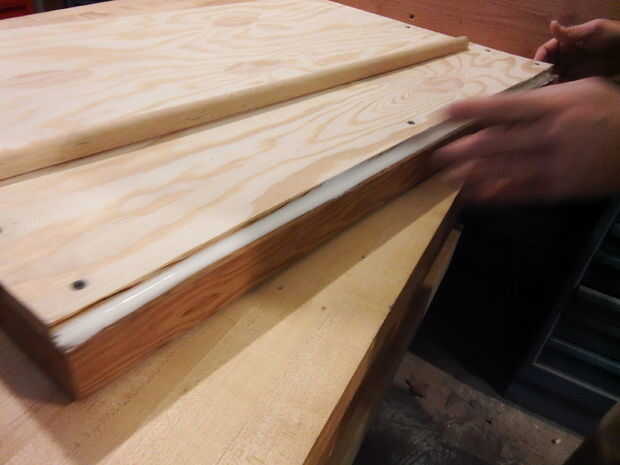

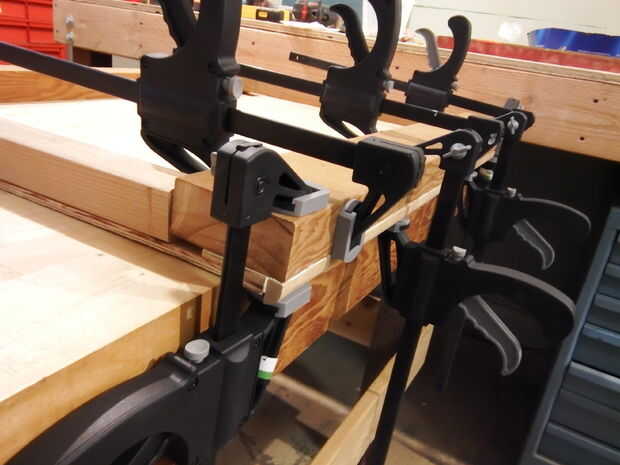

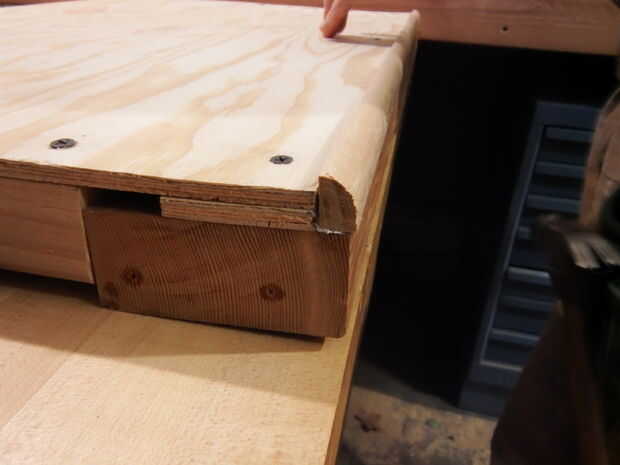

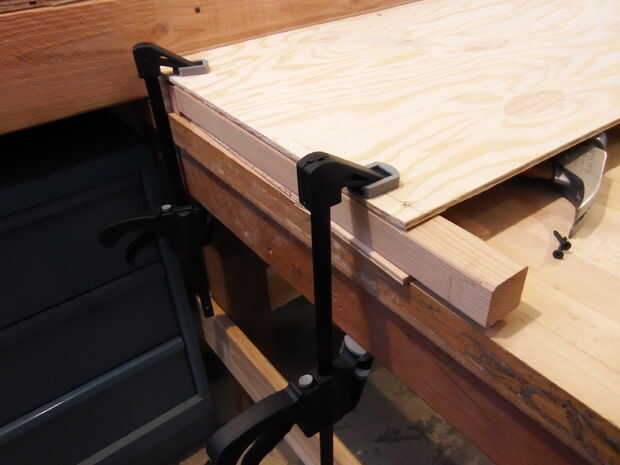

Las piezas de "brazo" llamadas de la madera contrachapada no sirven mucho uso por lo que se utilizó sólo para aumentar el espesor de la parte frontal del panel de control para poder montar una 1/4 vuelta para propósitos de estética y comodidad. Tal vez si hemos utilizado madera contrachapada gruesa tendríamos calza tanto. Una vez que las capas se atornillan en su lugar, clavos líquidos se usa para pegar la ronda de 1/4 guarnición al frente. Muchas abrazaderas fueron utilizadas para mantener la guarnición en su lugar mientras seca.

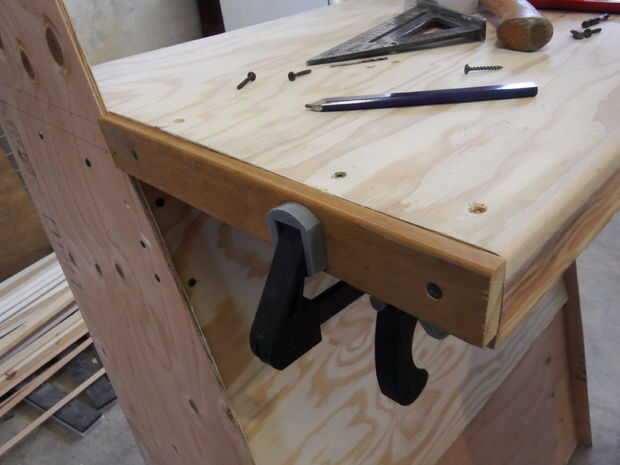

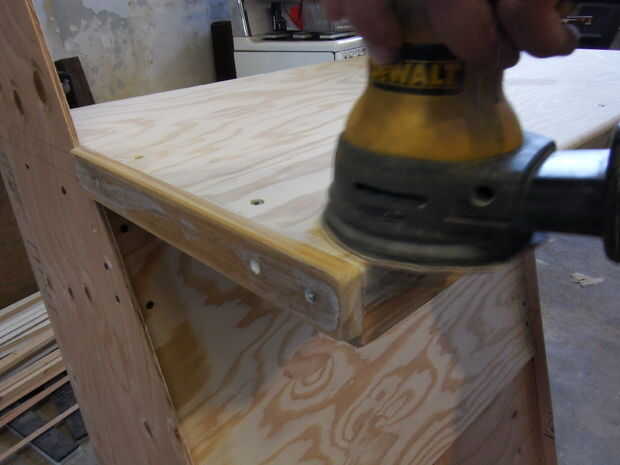

Una vez seco el pegamento, utilizamos algunos 1/2" espesor madera poniendo alrededor de a tapa de los lados e inglete la espalda para que se ajuste a lo largo de la parte frontal del gabinete. Relleno de madera fue utilizado para tapar los tornillos y las costuras y luego se fue todo lijar suave.

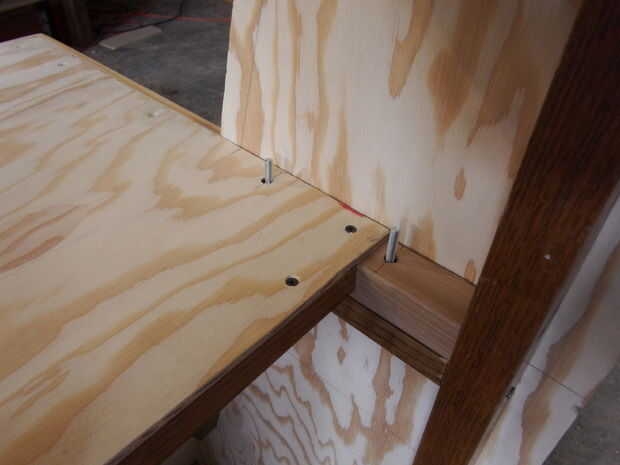

Dos agujeros de 1/2" se midieron y perforados en el 2"X 2"s que se pega por la parte trasera del panel de control para los pernos de 1/4-20. Desea que estos agujeros para ser más grande para compensar cualquier desalineación y evitar el atascamiento de los tirafondos.

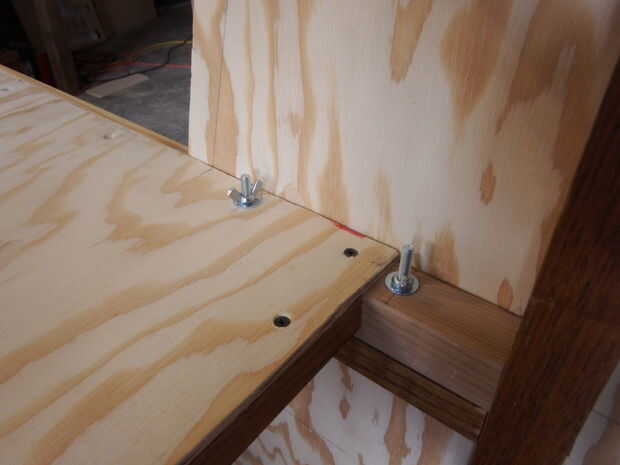

Fije el panel de control del gabinete alineando los agujeros, empuje los pernos a través de los agujeros, y luego atornillar con 4 arandelas y 4 tuercas de mariposa.

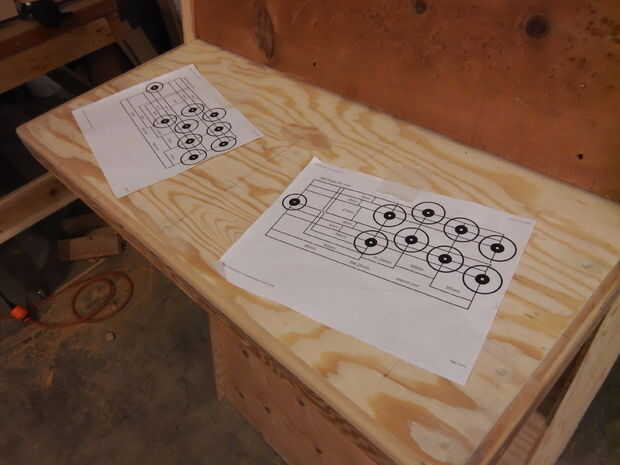

Para el diseño del panel de control, utilizamos este sitio para imprimir nuestro botón deseado y el arreglo del joystick:
http://www.slagcoin.com/joystick/layout.html

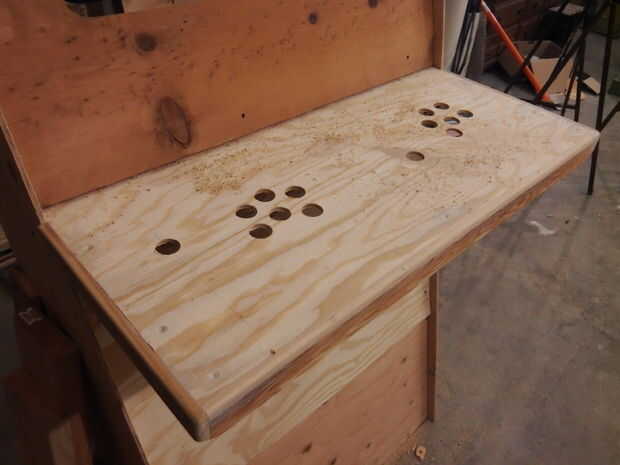

Se utilizó el diseño de Hori espaciado más grande. Tenemos también un ángulo el diseño un poco para que dos personas pueden colocar cómodamente en los controles sin chocar en uno al otro. Nos aseguramos de que hay espacio para una columna adicional 4 º de botones si es necesario en el futuro. Rotábamos los controles alineando el jugador 1 y 2 Imprimir salidas con el joystick a lo largo de una línea 8.5" desde el borde delantero del panel de control y 4" de ambos lados. Luego trazó otra línea 2" por debajo de los joysticks y girar el jugador 1 imprimir manteniendo el joystick y los botones de rotación hasta los botones de la línea por debajo de la palanca de mando. Para el jugador 2, se mantiene pulsado el botón derecho superior y la palanca de mando fue rotado hasta que golpeó la línea debajo de la línea original del joystick. Una vez lograda la alineación deseada, Sierra de cinta las salidas abajo y utilice el orificio de 1" para perfore todos los agujeros a través del papel.
