Paso 2: Montar littleBits circuito y relé de

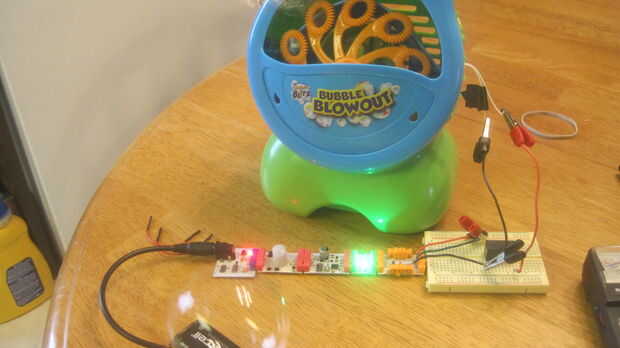

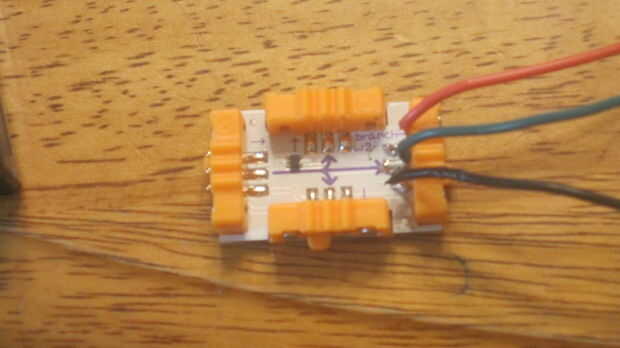

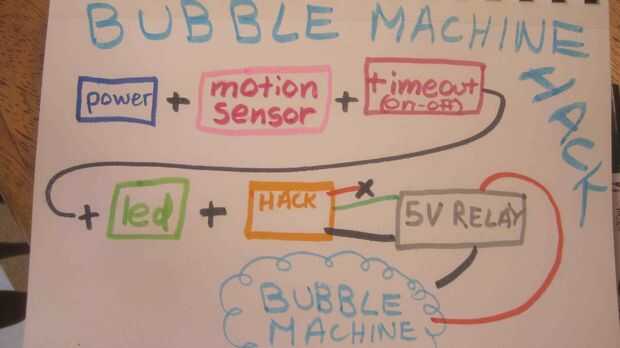

Montar el circuito de littleBits: energía + movimiento disparador + tiempo de espera + led + pedacito de alambre... Prueba de los cables naranja y blanco con un multímetro para confirmar que es señal y que es tierra. Mantener los cables separados con cinta aislante negra. Apague la alimentación hasta que los cables están correctamente breadboarded.

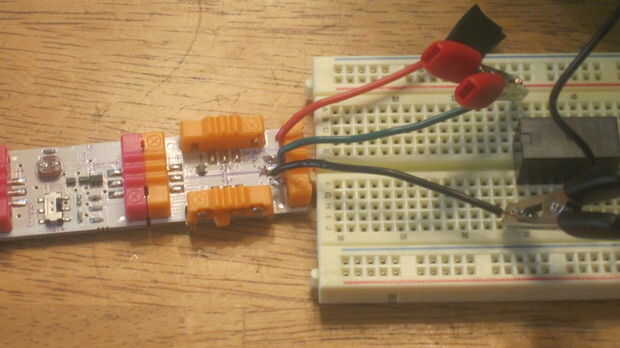

Lea la hoja de datos que viene con su servidor, porque todos los relevadores son algo diferentes. El alambre de littleBits es más pequeño que la recomendada 22 calibre alambre de que mayoría de la gente utiliza para breadboards, así que puede que necesite utilizar pinzas de cocodrilo con cable puente para conectar el cable de littleBits un protoboard. Conecte el cable naranja señal positiva 1 de entrada del relé y el cable de tierra blanca a 2 de entrada negativa del relé. Poke con el multímetro y uso su hoja de datos y el adulto bien informado para determinar que conduce deben conectar a los cables de la máquina de burbuja.

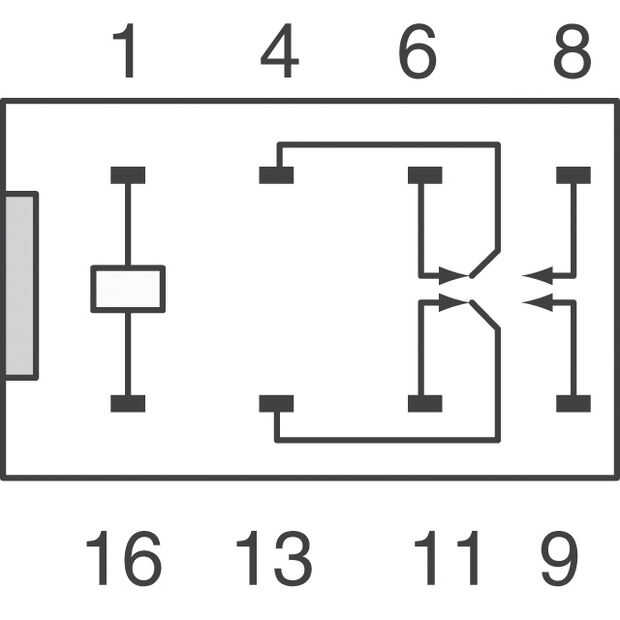

Utilicé un relé OMRON G5V-2, que es el DPDT, pero podría utilizar cualquier relé de 5V. La imagen de un relé esquemático en este paso es para mi relé.
