Paso 9: Conseguir ésos funcionamiento de motores paso a paso
No hay razón para ir más allá hasta que nos podemos mover los motores!
Se reúnen las partes:
Computadora con 5 voltios impresora puerto-
Carga/instalar el SW de MACH3
Instalación de carga LazyCAM SW
Motores paso a paso
Tableros de control y driver paso a paso
Fuentes de alimentación
MACH3
Este SW, habla con el puerto de impresora con pulsos que la electrónica paso a paso qué dirección y cómo ahora a girar los motores. Tiene una excelente y probada trayectoria en el mundo CNC. También tiene un montón de variables/valores que puede tomar un tiempo para aprender. En lugar de publicar un tutorial en MACH3, vaya al sitio Artsoft Web que hay como varios videos gran en configuración de Mach3 y LazyCAM
Para mover a lo largo, voy a incluir mi archivo de control como ya lo ha hecho ajustes para la máquina que estamos construyendo.
Pasos para MACH3
1. Instale el MACH3 usted debe han reiniciado tras la instalación según se requiera.
2. deje que el controlador paso a paso y motores y desconectado por ahora
3. abrir/ejecutar MACH3 y simplemente cerrar
4. descargar mi archivo Mach3Mill.xml
5. hacer un backup del archivo Mach3Mill.xml existente
6. copiar el archivo descargado sobre su Mach3Mill.xml existentes en el "C:\ Directorio Mach3
7. reiniciar el sistema
8. correr Mach3
9. Si parpadea el botón de reset, clk se
10. ir a la salida de configuración puertos-pernos motor y ver el ajuste observado.
11. el DIR bajo activo y activo baja de paso son los 2 elementos que pueden ser diferentes en su controlador de la mía. Cuando llegamos a los motores, y no, estos son los ajustes para haga clic en o cambiar.
12. mi archivo XML se establece para las barras de 20 ¼ con una división de paso de 8
13. he adjuntado una parte simple en gcode para la impresora 3D.
14. descargarlo y cargarlo dentro de MACH3. Puede que necesite cambiar la extensión, pero el M3 va a leer.
15. se debe ver la parte en la pequeña ventana de gráfico.
16. Clk la ZERO X, ZERO Y, Z de cero, cero 4 botones
17. Clk el verde inicio de ciclo y el SW comienza el proceso.
18. verás el progreso en la pequeña ventana superior derecha, pero es lento como la máquina debe cortar lento.
19. para efecto visual, mantenga simplemente haga clic en el tipo de alimentación + flecha para acelerar.
No para el corte de la pieza real!
Motores y controladores

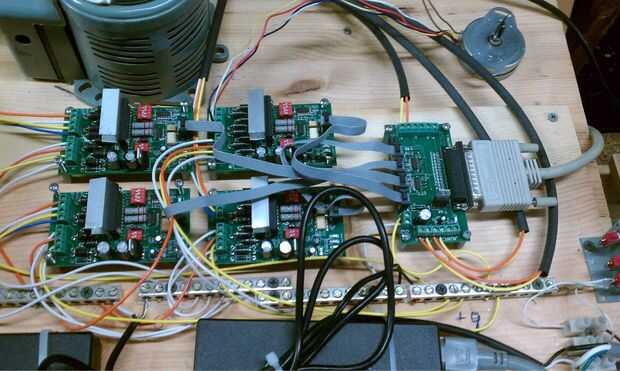

1. conectar los motores a los tableros de controlador utilice por primera vez la Junta suministrada y documentación motor.
Nota: No poder las tarjetas de conductor sin motor conectado o lo dañaron.
2. Utilice unos compases de buss de motivos y el poder.
3. Utilice una regleta de enchufe con un interruptor para encender las fuentes de alimentación.
4. Nota: No asuma nada sobre las polaridades de suministro de energía. Use el medidor para medir y marcar las polaridades.
5. conectar los 7-9 voltios a todas las placas según sea necesario.
El 7-9 voltios es solo la fuente de alimentación de circuitos de nivel bajo y dibuja menos de un amperio. Cuidado, una fuente de alimentación de + 5 voltios no funcionará.
6. conexión 12 voltios PS – otra vez, si no tienes una fuente sola, luego conecte los terrenos de cuatro fuentes, pero el + terminal sólo va a un tablero de conductor solo cuando hay tablas individuales. Si tienes una sola tarjeta con todos los ejes 4, debe utilizar una fuente de alimentación de solo 12 voltios 10 amp
algunas personas usan una vieja fuente de alimentación de un ordenador. Hacer una búsqueda en este sitio para obtener ejemplos.
7. Conecte un cable de impresora 25 pines totalmente pobladas desde el ordenador a la tarjeta de control.
8. Conecte el cable de interfaz de la tarjeta de control a las tarjetas de cuatro conductor si tienes tablas individuales.
9. con el funcionamiento de MACH3, encienda.
10. los motores deben cerradura/clic.
11. usted debe ser capaz de girar el eje con los dedos .
12. Coloque un papel Nota adhesiva en cada eje. (por lo que los verás girar)
13. Utilice la izquierda, derecha, arriba, abajo teclas de flecha del teclado comp para girar X e Y motores
14. utilizar la página y página abajo para girar el motor Z
15. Utilice el teclado numérico + y – para girar el motor 4
16. Si no responde el motor 4, ir a config/system hotkeys y A U ++ para hacer el + clave + y A/u — hacer la tecla – inversa.
17. otra vez, si los motores no se mueven, puede que necesite hacer clic y cambiar la polaridad de la señal (dirección) como se señaló anteriormente.
Con los motores funcionando, has ganado la batalla más grande del CNC/3D impresora.
Esta es la parte que detiene la mayoría de la gente de construir un CNC de la máquina o impresora. Tómese su tiempo y verificar su trabajo antes de "Encendido". Créanme, todo lo pone más fácil desde aquí! Incluso la impresora 3D es más fácil que este paso inicial.

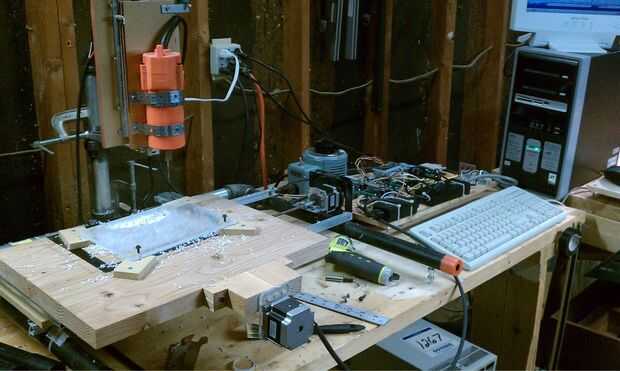

En la foto, verás una roundish unidad gris con una protuberancia en la parte superior. Se trata de un Auto-transformador que uso para variar la velocidad de la herramienta de corte. Usted tendrá que reducir la velocidad de la cuchilla para cortar plástico, pero que vamos a usar una luz tenue a medida que necesitamos solamente ~ 55volts en la cortadora de plástico.
