Paso 11: tabla de precisión CNC 2BEIGH3 BOM y Asamblea
CoL
Cant Desc
2 cada diámetro X 36" de acero barras de 3/8-inoxidable
2 cada ¾ "x 36" Plaza tubería de aluminio
16 – 22 patio puerta cojinetes de diapositiva
CAJA 100 pc de Phlips tornillos de 1" ¼ 20
2 caja 100 pc de ¼ 20 tuercas y arandelas-inoxidable
1 tuerca de cada "T" para ¼ 20
1 YPlate
1 XPlate
10 Y Struts
1 MONTAJE Y paso a paso
2 placas Y TNUT
Asamblea por el dibujo es sencillo.
4 elementos de la Nota:

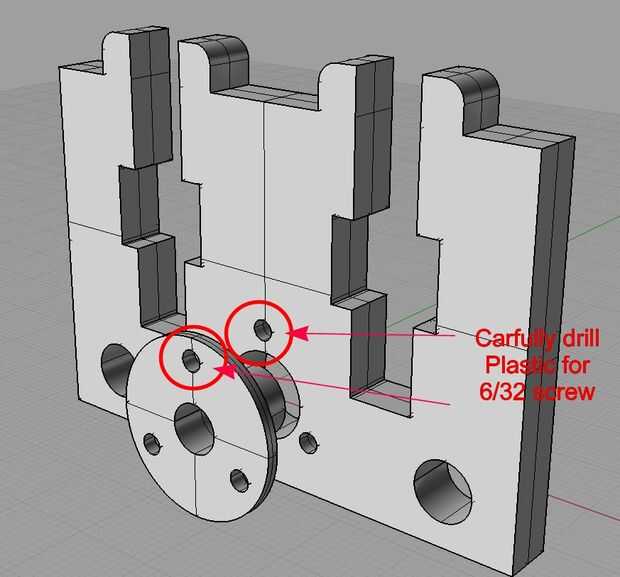

1. la tuerca "T" consigue de la tienda de hardware debe tener 2-3 pequeños agujeros para montar en el puntal plástico Y.
Usted necesitará perforar y usar un tornillo un poco más pequeño que un 6/32 para la tuerca de T. Bien cierto, es de plástico y necesita perforar slooowly en cuanto a chip no el plástico. Una vez montado, esto es fuerte, pero llegar allí requiere un poco de cuidado en el montaje de la tuerca de T.

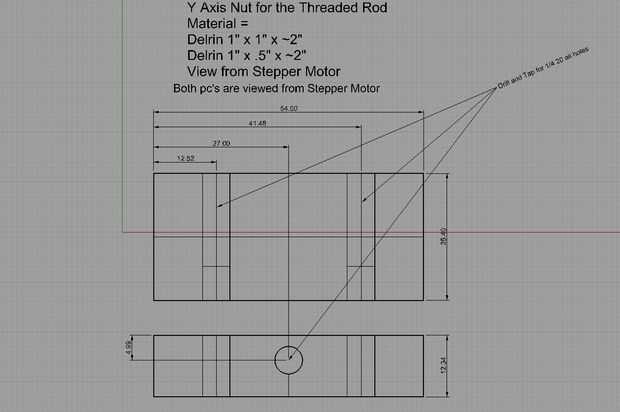

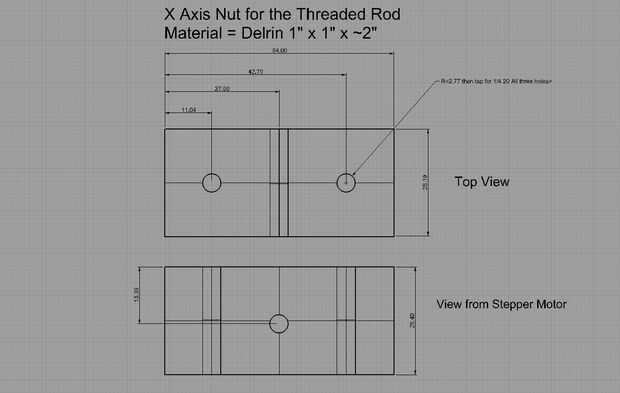

Nota: he actualizado ambos X el eje y Y eje roscado barra las tuercas basadas en sugerencias de usuario excelente. El material es de Delrin y las 2 últimas fotos denotan el dim Son una brisa para perforar y tap. Van una manera larga para disminuir la reacción y aumentar la precisión. Mi agradecimiento a todas las contribuciones de los usuarios.
2. sólo cuestión de espacio, es que usted necesita para asegurarse de que los rodamientos para el eje Y son todos el mismo espacian, sin embargo, de largo suficiente para que la placa Y limpiar la parte superior del motor Y paso a paso. Así que desde la parte inferior de la placa Y al centro de la curvatura del rodamiento, debe ser aproximadamente 34mm.
3. el dibujo muestra los tubos cuadrados en unos 15"... para hacer el dibujo más fácil... En realidad, son 36" corte a la profundidad máxima de mi mesa o 28"
4. la barra de eje roscado Y tendrá que ser reducido en longitud. Esperé hasta que poner la mesa en el marco, medir y cortar la varilla roscada del eje Y de 3" de la nuca de marco.
Siguiente
Conexión de mesa a marco - montar la mesa completa excepto X eje roscado barra y paso a paso motor.
Poner la mesa en el marco.
Bajar una tuerca en una cadena de su estimación de que la broca va a ser... unos 3" fuera de la brida.
Alinee la placa de X con la placa Y.
Centro de la mesa donde la tuerca denota la situación de la broca de fresadora.
Instalar el eje X varilla roscada y conexión con el acoplador de motor de pasos ordenaron anteriormente.
Suplementar el paso a paso para que la varilla roscada es paralela con las varillas de acero de 3/8".
Fijar las varillas de 3/8" a la pierna derecha de la tabla y el motor paso a paso del centro.
Activar el sistema paso a paso y manteniendo el motor paso a paso, deja que tire de la tabla a la derecha dejando sobre 1-2" de la separación. Tenga cuidado de como hacerlo. La tabla no debe moverse muy rápido en todo.
Una vez que la tabla está en el lado derecho del marco, estás en tu punto de referencia mecánica.
Usted debe ahora marque y taladre 0,250" agujero en el extremo de las varillas de 3/8" y que señalan la ubicación de la tubería, perforaron un agujero a través a las tres de las cuatro intersecciones. Derecha cerca, derecha extrema, izquierda far...not izquierda estrecha.

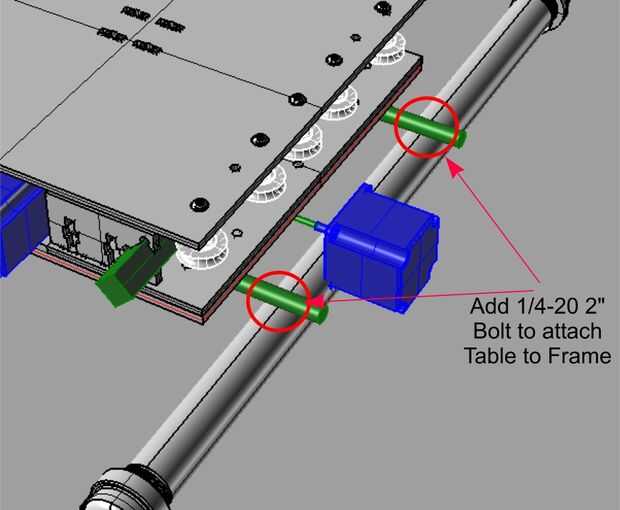

Ahora debe agregar 1/4-20" 2"-21/2" tornillos para fijar la mesa a la estructura.
Marque y perfore agujeros en los soportes de dos "L" para montar el paso a paso a la tubería.
Utilice las teclas de flecha del teclado para asegurarse de que las tablas se mueven como diseñado.
Nota: Tenga cuidado de mover el eje hacia usted para que no se tiene la "T" tuerca alcanzar el acoplador de paso a paso.
Recuerde, no ha instalado los interruptores de límite, por lo que NO hay límite!
Ligeramente debe lubricar ambas varillas roscadas con un lubricante de secado no. Algo con PTFE/Teflon en ella funciona bien.
Nota:
No se deje llevar por tratar de hacer todo se alinean perfectamente. No importa... X e Y están alineados dentro de la Asamblea y la Z no tiene X o Y... Sólo hacia arriba y hacia abajo. Podría montar la tabla de 20 grados en el plano horizontal y no importa. Lo importante es que cuando le decimos al eje X para mover 20 mm, "eso" él mueve 20 mm... ni más, ni menos y eso se hace en calibración y mi archivo XML ya está configurada para esta mecánica de diseño. Pero lo verifique.
