Paso 12: eje de Z de 2BEIGH3 para todas las configuraciones
El eje de Z de 2BEIGH3 utiliza una "diapositiva del cajón del centro". Ellos son clasificados en más de 100 libras, por lo que son muy buenos para este propósito.

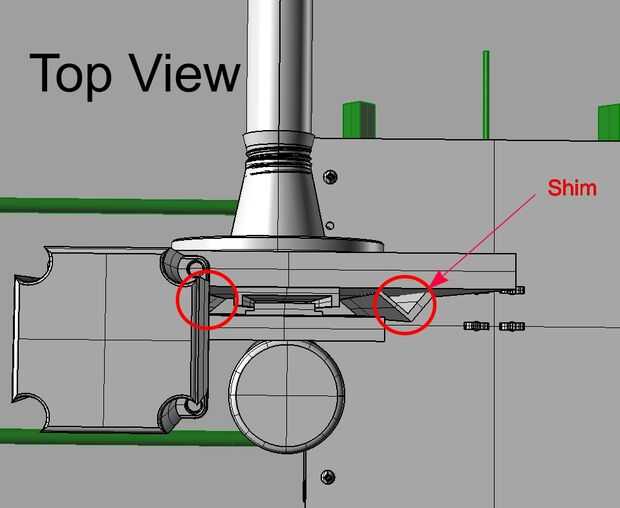

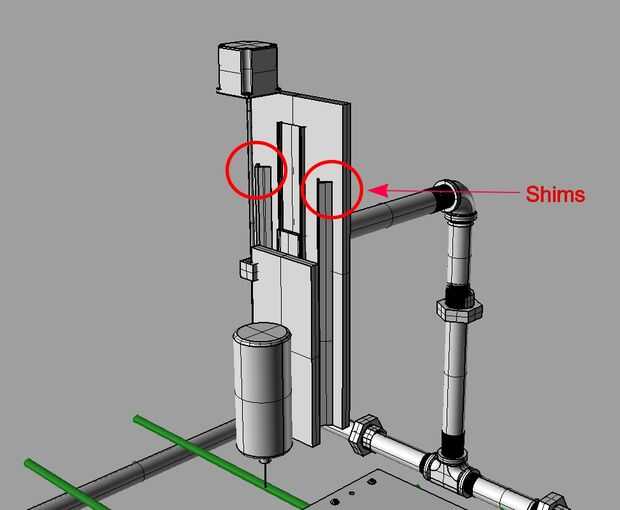

Son grandes en el eje X e Y, pero te queremos les calza para ángulos de 45 grados ya que dan un poco a las 45.
Tenga en cuenta que no es necesario meter una cuña del eje Z si no estás construyendo la precisión CNC.

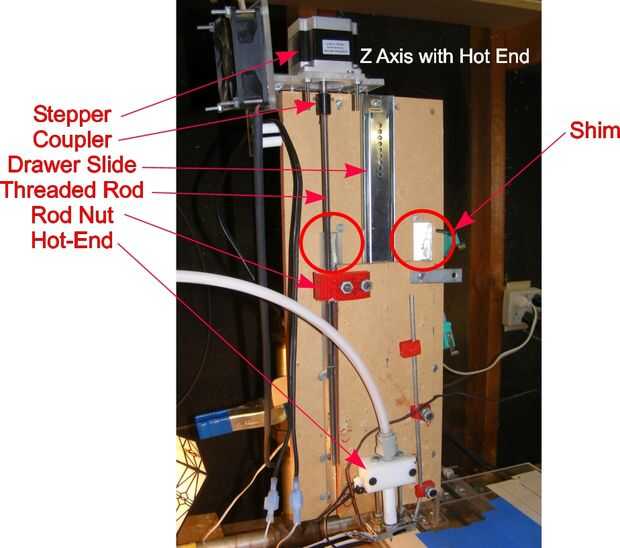

El eje Z es básicamente dos placas conectadas a la diapositiva del cajón. El motor paso a paso es literalmente madera atornillado en una de las esquinas superiores (por ahora). Vamos a cortar un pedazo del delrin y toque como hacia fuera de la tuerca de la varilla roscada.
Con la tabla básica operativa, nos será construir corte un soporte más seguro para el motor paso a paso Z.
Para la CNC, este eje tiene que soportar el peso de su router, dremel u otro dispositivo de corte.
La impresora 3D, es compatible con el extremo caliente solamente como la extrusora se monta fuera del marco.
Al igual que con las diapositivas del cajón sobre la mesa CNC básica, utilice tornillos pequeños para asegurarse de que la cabeza del tornillo no bloquear el recorrido de la diapositiva.
Para montar su dremel o router, usé llano fleje de metal viejo, algunos tornillos de madera y una tira de goma en la banda para reducir la vibración. Una vez más, una vez que el cuadro esté en funcionamiento, puede cortar un soporte mejor y más precisa.

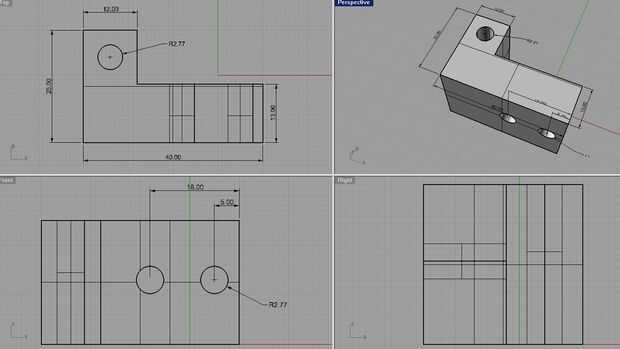

El eje Z Tuerca Varilla roscada se hace fuera del delrin le compró. Simplemente cortar y taladrar el dibujo (en mm).
Luego use el 1/4-20 toque y toque el solitario agujero para la varilla roscada.
Una palabra sobre las fotos. No dejes que esos cables asustarle. Simplemente he añadido algunos ventiladores de 12 voltios para refrescarse cada motor.
Esta es la lista de los cables/cables:
X motor
Motor Y
Motor Z
Motor de la extrusora
X ventilador
Y ventilador
Fan de Z
Ventilador de extrusora
Termopar
Alimentación del caliente-fin o router de corte
Ver..! Cosas bastante simples, pero se dispersa, a donde los motores son y complicado!
