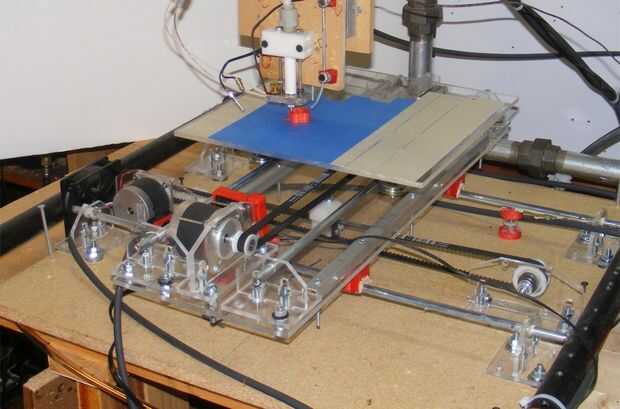

Paso 15: impresora 3D de 2BEIGH3 X y Y mesa

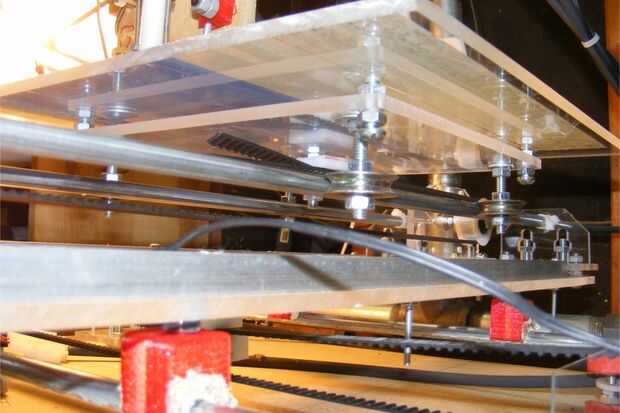

En lugar de rodamientos lineales usaremos piezas de delrin que pueda deslizarse fácilmente a lo largo de las varillas de acero de 3/8". También utilizamos las piezas de delrin para nivelar la plataforma Y ya es uno de los requisitos más importantes de la impresora 3D.

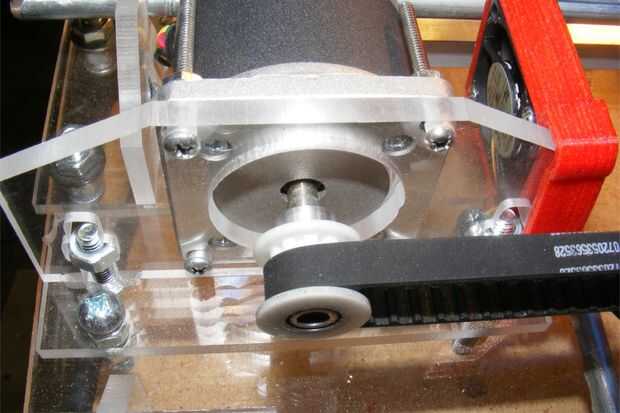

Reutilizamos los motores X e Y de la mesa de la CNC como tenemos acopladores que permiten un cambio rápido hacia fuera de una tabla a otra. Tramposo aquí y realmente compró 2 motores adicionales para reducir mi tiempo de cambio.
El X Azis paso a paso hace la mayor parte del trabajo como debe empujar el eje completo junto con él motor quedo un derecho.
Un cambio que haría sería utilizar un NEMA 17 u 11 para el eje Y para reducir su peso. Esto es lo que está frenando mi resolución para el momento. Yo puedo frenar la unidad con ABS y está bien, pero nosotros podemos perder el control de NYLON en para despacio como comenzará a doblar (término de lujo para el "goteo") debido a su viscosidad.

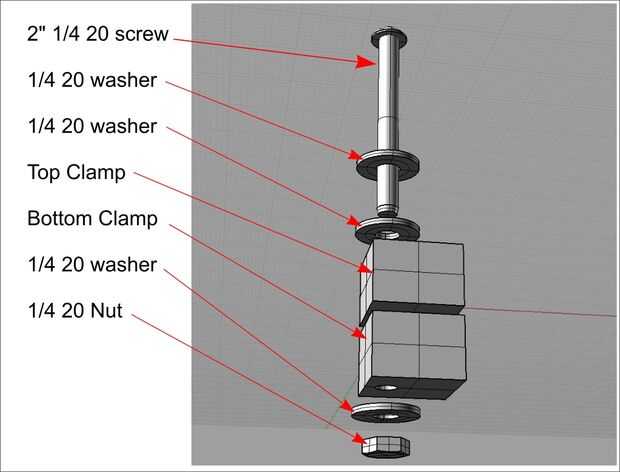

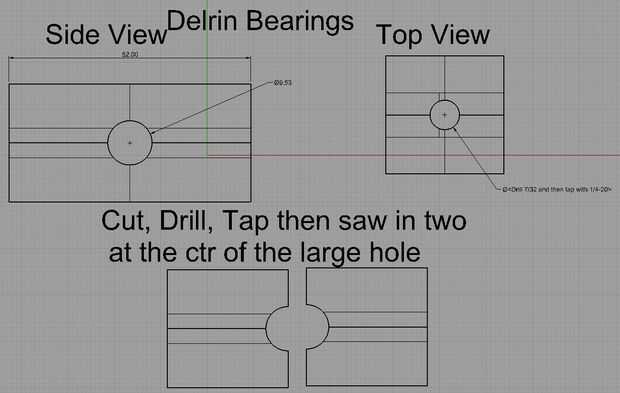

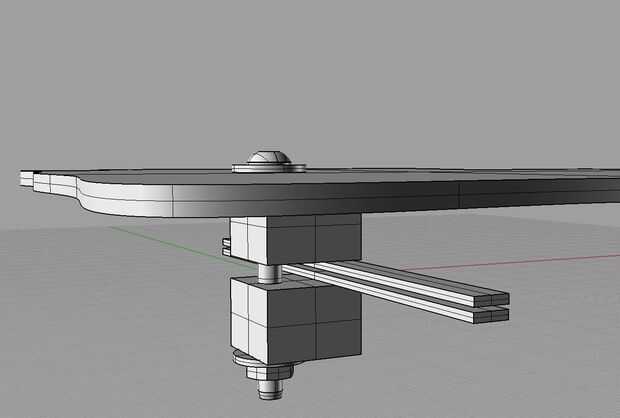

Para fijar las correas a las tablas, utilizaremos 2 piezas de 1 "x 1" delrin. Uno aprovechado un 20 de 1/4 y el otro para un 1/4 a través del orificio. mira los dibujos y el pdf para los datos de dimensión. Usted tendrá que localizar el agujero para la pinza en el centro de las tablas, pero una vez más, es mejor crear las tablas y luego poner un cinturón a través de las dos ruedas dentadas para mejor ubicar la posición del orificio de la abrazadera.
Para Mach3, cerrar el programa y copiar su archivo XML existente en un lugar seguro en caso de poder sale.
Tienes que hacer esto porque Mach3 no actualizar su archivo xml hasta que cierras el programa. Hasta entonces, los cambios están en memoria y no el archivo xml.
DL mi siguiente archivo XML que está configurado para impresión 3D. Una vez más, sólo necesita cambiar la configuración de dos mencionada en polaridad.
Mi archivo XML asume que todos los motores se fijan como sigue:
X e Y = 1/16 paso
Z y A(extruder) = 1/8 paso
Lista de materiales para la tienda de HW
4 cada varilla de 3/8 "x 36" SS
1 cada 24 "x 24" x 1 "de madera del MDF
1 cada 1 "x 1" x 12 "plástico Delrin
McMaster Carr PN 8739 K 92
1 cada 24 "x 12" x plexiglás 0,220 - le entregamos esta parte del taladro
4 cada serie XL tiempo Sprokets
McMaster Carr PN = 57105K 14
2 cada 63" correas de distribución
McMaster Carr PN = 6484K 453
Lotes de 1/4 - 20 tornillos de 1" y 2 cada 1/4 - 20 x 3" tornillos

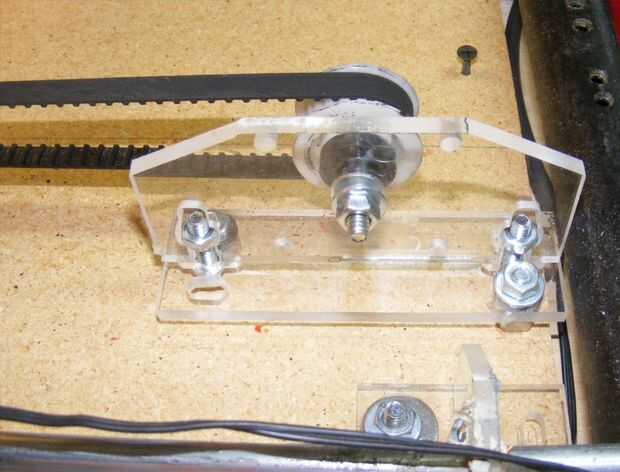

4 cada rodamientos de la puerta del Patio

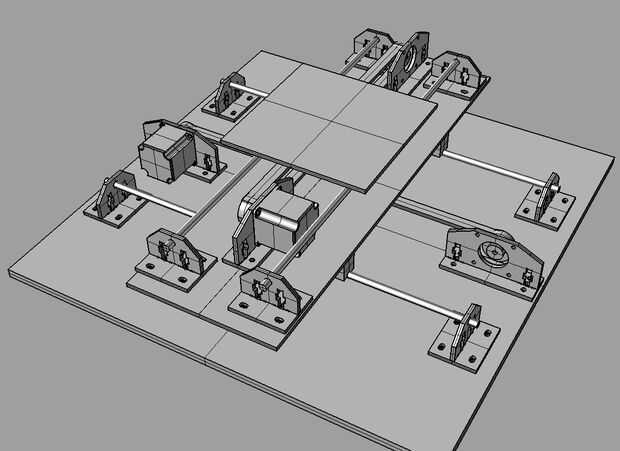

Nota: Este es un poco diferente a la imagen de CAD como encontré
no había suficiente peso en el eje Y hacer el delrin teniendo trabajo.
BOM de nuestras piezas de corte básicos de CNC
8 barra Struts
2 que cada uno transporta
2 que montajes de cada motor paso a paso
1 cada placa de Base Y eje
Asamblea:

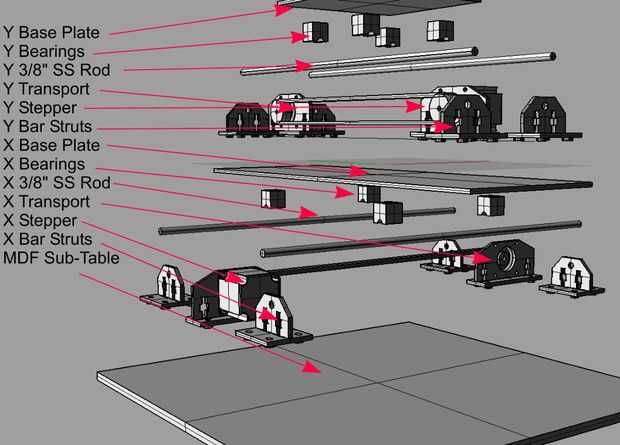

A montar el eje X y a la mesa del eje Y primero.
Entonces establecidas las partes en la mesa MDF y marque para que taladros perforar. Otra vez, agujeros de 1/4".
Los cojinetes de delrin de eje Y sentada en las barras de eje X indica separación. Hacer esto en lugar de dimensionar un tablero grande, sólo para forzar las piezas en su posición. Este enfoque permite la tolerancia para todas las partes individuales.
Después de la X inicial conjunto, conjunto de eje Y completo.

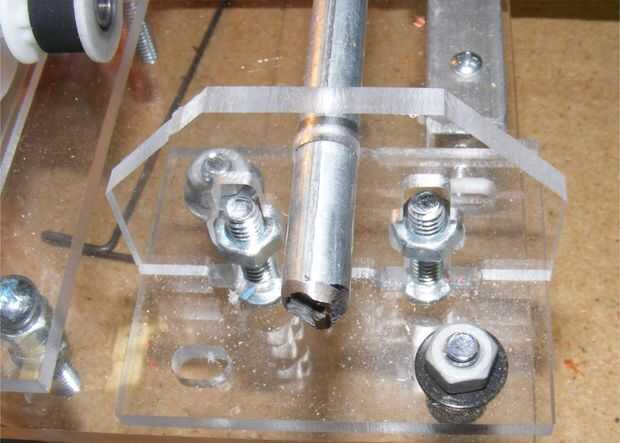

Se nota que las varillas de 3/8" flotan en las ayudas en este momento. TIS es sólo para el montaje inicial. Después de tener la unidad montada, usted debe usar cómodo montaje cable lazos a cada lado de los soportes para asegurar la varilla de 3/8". De lo contrario, puede moverse de su posición.
La placa del eje de Y es una pequeña placa de base. La intención es que desea algún plato principal impresión encima de esta placa base y que puede que desee un tamaño diferente de uso. Yo uso una 12" cuadrados de plexiglás sólo porque actualmente no pienso en la impresión de piezas más grandes. Un cuadrado de 14" es el límite de una tabla centrada. Otro sabio... ampliar el conjunto!
