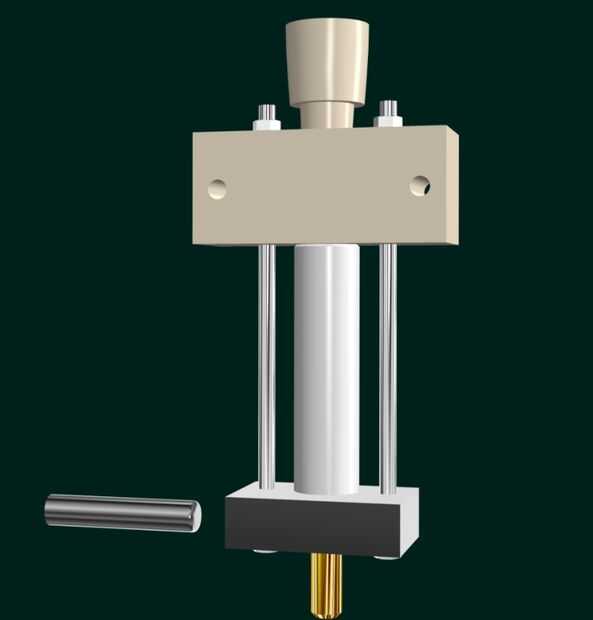

Paso 17: 2BEIGH3 impresora 3D caliente-fin

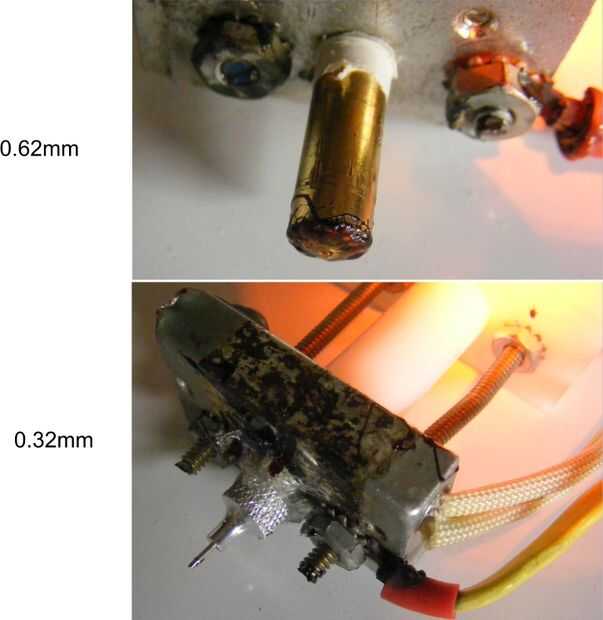

El 2BEIGH3 utiliza dos tipos de punta.
La primera es la punta inferior de resolución. Este es un. 023" mig soldadura punta. Ver http://www.thingiverse.com/thing:7814
El bloque de aluminio es aprovechado para 1/4 - 28... allí vamos... sabía que utilizaría ese 28 de 1/4!
El mig soldadura punta es taladrada con una 1/8" bit a sobre. 200" de la punta.

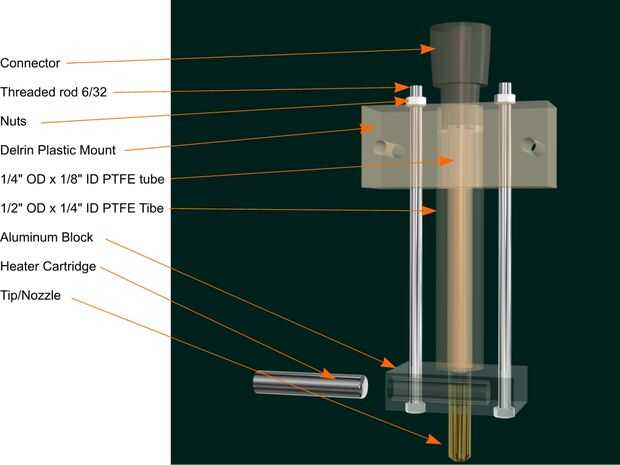

Los cilindros blancos son los tubos de Teflon/PTFE ordenamos. Uno dentro del otro.
Cuidado con ABS
Si bien este extremo caliente está diseñado para NYLON, puede tener problemas que necesita ver el con ABS.
ABS cambia Estados mucho más rápido que el NYLON, y cuando se utiliza el ABS con ello caliente, no debes permitir que el ABS en el extremo caliente tenderá a la piscina interior y el material extruido comenzará a variar en el espesor/diámetro Lo que esto significa es que siempre debería replegarse unos mm's de material ABS o PLA mientras se prepara para la siguiente impresión.
Tienen un tubo de 1/8" soplar aire fresco en la parte inferior de la botella de blanco donde se encuentra con el aluminio para impedir la puesta en común de ABS.

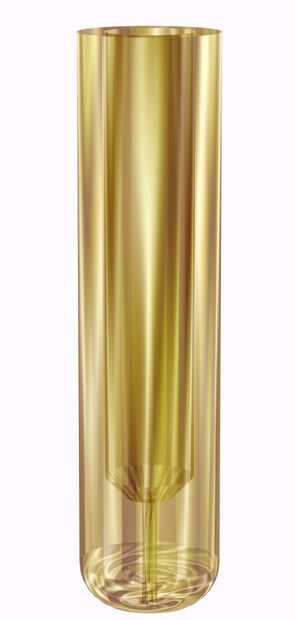

Boquilla de alta resolución

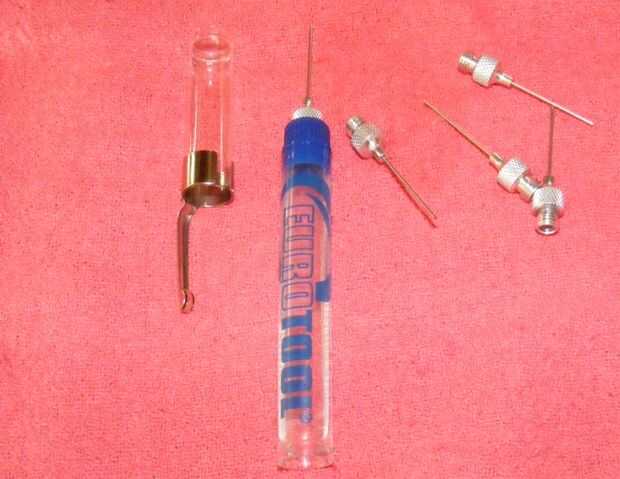

La boquilla caliente-final segundo es una unidad de resolución más alta que usted ya tenga en su cajón de la herramienta. Tengo un puñado libre de un vendedor que tenía su insignia en él... Un engrasador de bolsillo
Está hecho de aluminio
Se rosca
Tiene un ID de 0,5 mm que podemos rodar a una identificación más pequeño
Es barato
Están por todas partes. Incluso Amazon tiene sabores de ump-adolescente.
(Por supuesto lo necesita como en mi foto, no un engrasador de plástico todos)
Desde que me levanté mi impresora funcionando, yo he sido piezas de impresión para el trabajo y amigos... que es casi siempre la impresión o corte. El 2BEIGH3 puede imprimir un recorte de 55 grados, pero comienza a soltar los hilos de rosca después de eso. Así que hay que diseñar con las restricciones en mente. Más en eso más adelante.

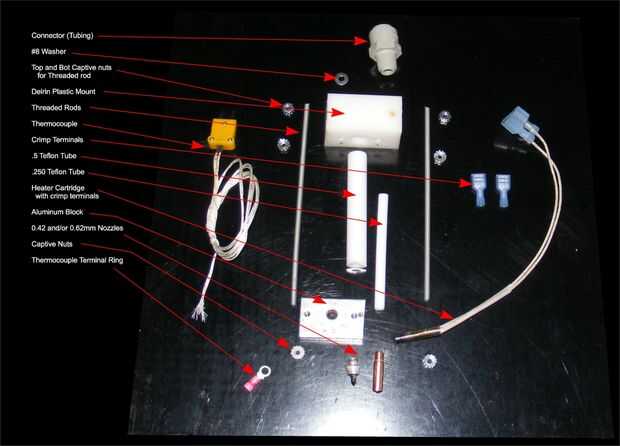

LISTA DE MATERIALES
1 cada 1/2 OD x 1/4" identificación tubo de Teflon/PTFE - cada extremo caliente necesita unos 4" MMC PN 8547 K 31
1 cada 1/4" OD x 1/8" tubo de Teflon/PTFE ID - cada extremo caliente necesita unos 5" MMC PN 8547 K 23
1 cada arandela #8
1 cada acoplador MMC PN 51215K 106 o cualquier tienda de HW
4' 3/8 tubería de neopreme (sección de fontanería de tu tienda de HW) corte para adaptarse a su instalación.
1 cada #6/32 x 24 "varilla roscada
4 cada tuercas 6/32
1 cada cartucho calentador de 120 voltios MM Carr PN 3618 K 119
1 cada bloque de aluminio corte de MMC PN 6023 K 291-
Multiusos anodizado aluminio (aleación 6061) 3/8" espesor X 2" ancho, 1' longitud
1 cada 0,023" mig soldadura punta - puerto de carga $10 para 5 pc
2 cada macho 1/4" de pala, terminales para cable #16 awg
1 cada anillo terminal para el termopar
1 cada Delrin 1 "x 1" x 4 "MM Carr PN 8739 K 92 cada caliente extremo necesita aproximadamente 4"
1 cada 1-2 amp 120 voltios regulador de luz
El cartucho calentador dibuja.56 amperios a 120 voltios y un nominal 300ma en la temperatura impresión
Todavía no es un foco de luz, así que necesitamos un buen atenuador de luz capaz de 1 + amps.
El cartucho calentador está aislado y aprobado por la CSA pero todavía necesita utilizar terminales de horquilla cubiertos por seguridad.
Nota: Como PTFE o como el resto de nosotros saben lo "Capa de teflón antiadherente para utensilios de cocina" es por supuesto la famosa capa de Dupont usada por millones para cocinar. Como cualquier inventor o diseñador desea que duplicar sus esfuerzos para estar seguro, voy a tomar unas líneas para explicar dónde se originan preocupaciones.
Desde su invención en 1938, ha sido algo conocido como la "controversia de teflón". Y hoy en día se enseña en colegios y universidades. Una búsqueda en Google sobre el término "Controversia del Teflon" le proporcionará una gran cantidad de información.
En cuanto a una descripción detallada y científica de teflón antiadherente para utensilios de cocina, este sitio es un buen comienzo.
http://en.wikipedia.org/wiki/Polytetrafluoroethylene
Como el autor de este instructable y el diseñador de la 2BEIGH3, no soy un especialista de polímero y no puedo hablar de antiadherente de teflón ni como algunos refieren PTFE.
Sin embargo, puedo definir el uso de teflón en el actual proceso de impresión de NYLON 3D.
1. mientras el cartucho calentador puede llegar a temperaturas como 600F señaló, esto no es la temperatura real de la impresión, como NYLON hervir en ese valor.
2. la temperatura real durante la impresión es de unos 20 a 25 grados por encima de la de ABS.
3. el área circular de la capa antiadherente de teflón que entra en contacto con calor es 1/2 pulgada", 12 mm de diámetro. O aproximadamente 1/1000 de un
promedio sartén.
4. la temperatura en el punto de contacto en el extremo caliente es cerca de 10 a 20 grados mayor que la mayoría de la gente cocina sus carnes pero
ciertamente no como caliente como una sartén desatendida a la izquierda en la parte superior del hornillo.
Otra vez, este autor respeta y agradece los comentarios de todos.

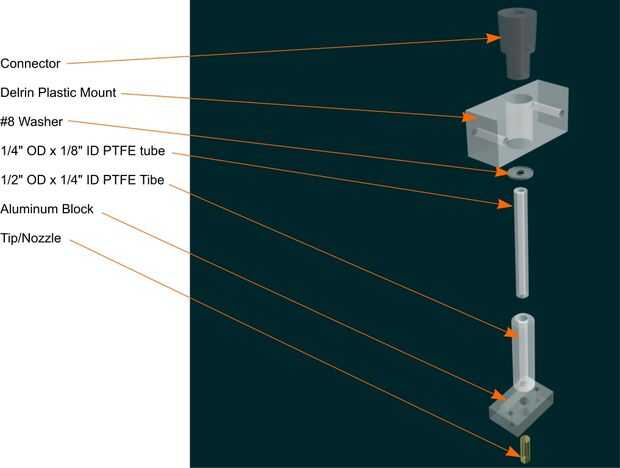

Asamblea

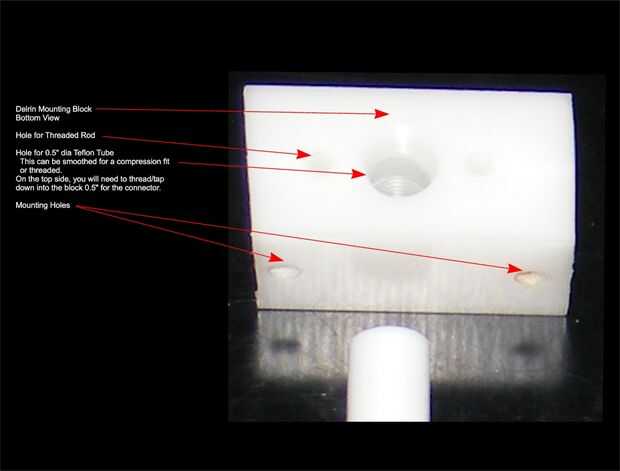

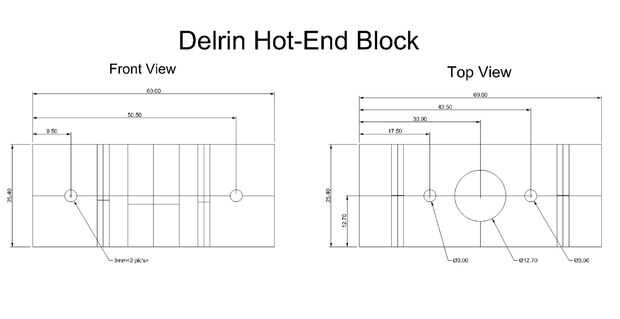

Sierra de corte y perfore el Delrin por la impresión

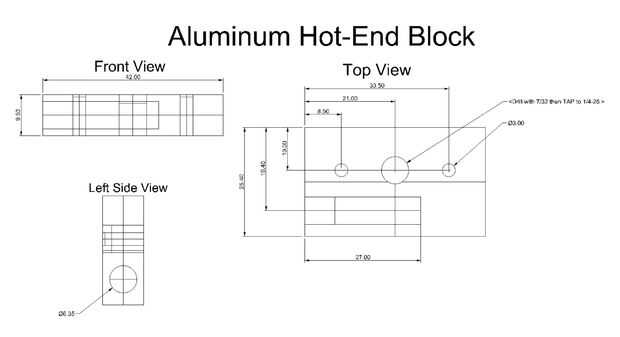

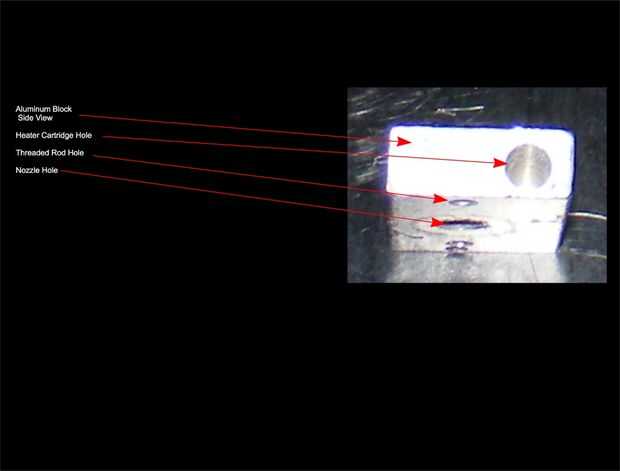

Cortar y perforar el aluminio por la impresión

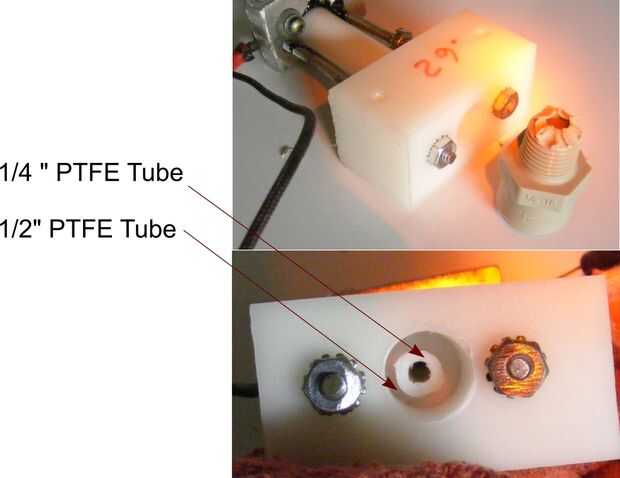

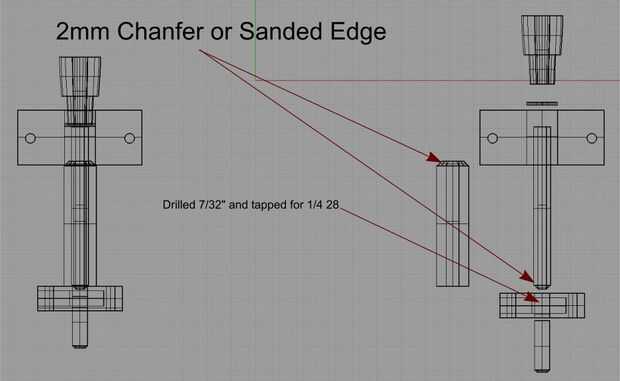

Nota: El ID del tubo más grande es ligeramente más pequeño que el OD del tubo más pequeño. Después de que han cortado a la longitud, coloque el tubo más grande en un vicio o una abrazadera y ejecuta un taladro de 1/4" a través de su centro. Queremos un ajuste ceñido, así que no más grande que 1/4. De lo contrario plástico caliente encontrará un camino entre los dos tubos y como se expande un poco empieza a limitar el flujo liso del material para el bloque de aluminio.
Chaflán en la parte superior fuera de borde de 1/2" tubo por lo que tiene se encuentra cómodamente con el delrin.
Chaflán inferior borde exterior del tubo de 1/4" por lo que te siente guiado en la parte superior del orificio de 1/4-28.

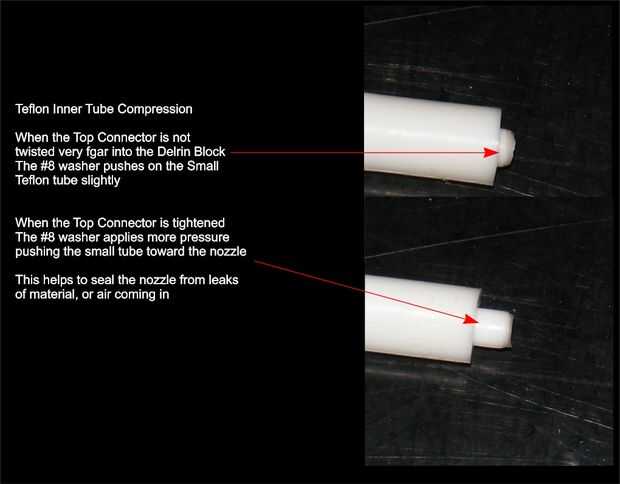

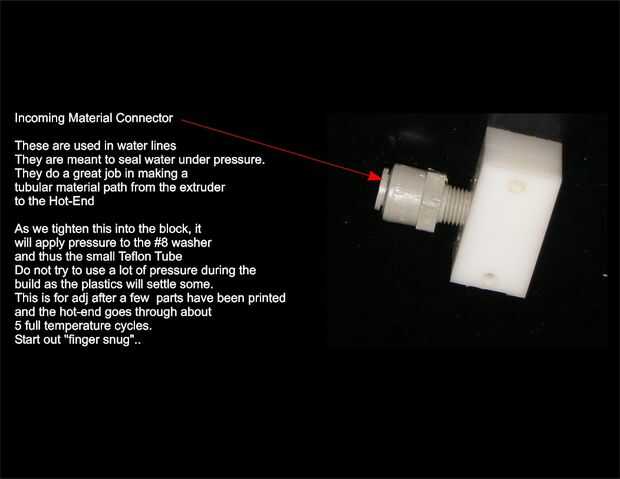

Tenga en cuenta que esto es donde el plástico y NYLON se escapará si no hay un sello de presión buena. El diseño es tal que como tornillos en el conector superior Empuje la barra PTFE de 1/4 hacia abajo y presionar el extremo chaflanado. Esto no es fijo, como el PTFE ampliará la primera vez que calientan. Si observa fugas alrededor de la 1/2" tubo aluminio bloque y, apretar el conector para aplicar más presión para el tubo interno. La lavadora guarda el tubo interior deslice para arriba y el conector.

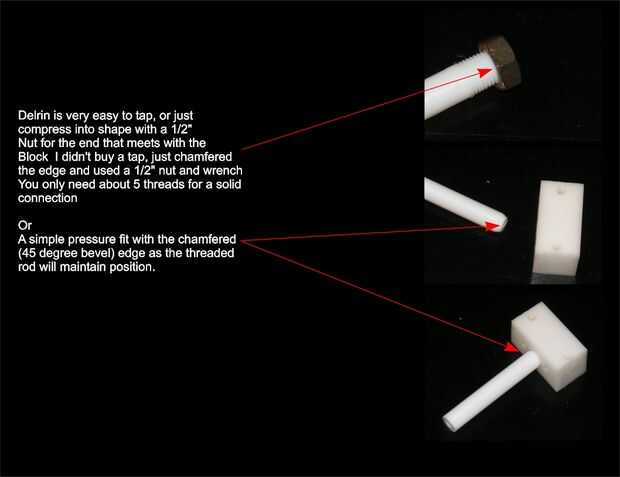

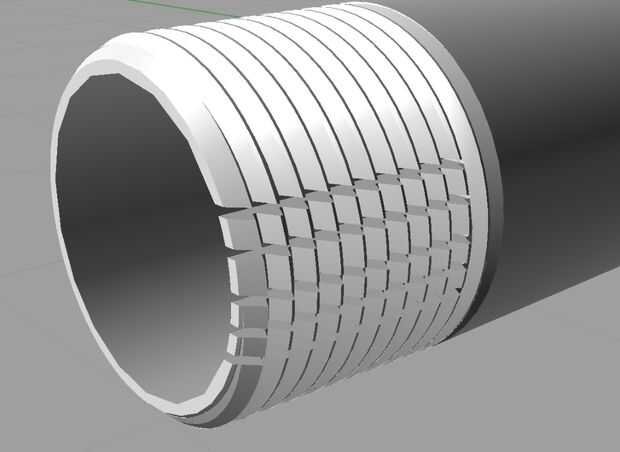

Usted necesitará aprovechar hilos de rosca de la parte superior del bloque de Delrin. Se trata de una rosca "NPT". Delrin es fácil al grifo, y grifo es cara, se puede hacer como lo hice. Toma un viejo pedazo de tubo de 1/2" y utilizar la dremel para cortar sobre las ranuras de 12-14 en los hilos como se muestra. Funciona muy bien! Vez el dinero vs.
Envolver tres vueltas de cinta de Teflón alrededor de la rosca de la punta del mig.
Necesita perforar con una 1/8" poco en la punta de mig sobre. 2" de la punta
Utilice una broca afilada.
Utilizar una velocidad muy lenta en el taladro de velocidad varible. El metal es muy suave.
Utilizar aceite... luego usar más aceite. 10W 30 funciona muy bien.
El proceso de perforación empujará algunas del metal a la punta. Tire hacia afuera.
El agujero 0.023 todavía sean estorbadas.
Utilice una broca de 1/16 y apenas toque la parte inferior del agujero... como se va a llenar el agujero con una broca más pequeña.
No empuje algo desde la punta de... Sacar un pequeño alambre y empuje desde el interior (donde perforado) y las virutas de va a salir la punta. Utilice aire comprimido para soplar hacia fuera cualquier otras partículas de metal. Si no abre, golpee con la broca de 1/16 otra vez.
Doble los terminales de horquilla con los cables del cartucho calentador. No suelde como a 320c, va a venir no soldadas.
Tornillo de la punta en el bloque de aluminio - apretado. Tenga cuidado de no pelar el agujero roscado. El objetivo es que el cartucho calentador, para calentar el alumbre y por lo tanto la punta. Mida y corte la varilla roscada, instalar el termopar y eres bueno para ir.

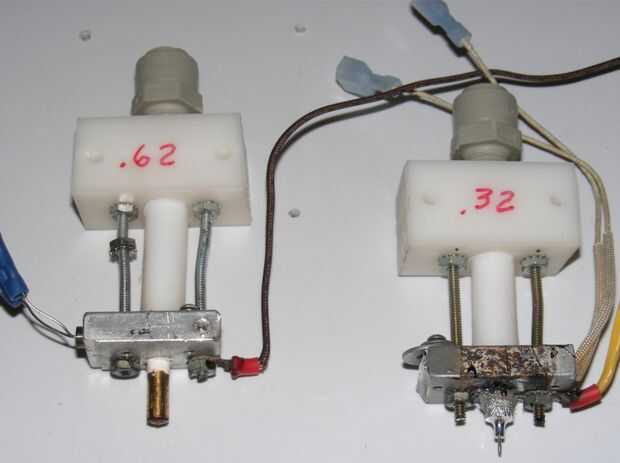

Las varillas roscadas son en mis fotos ligeramente dobladas. Esto es debido a un diseño anterior de aislante que no soporta a la tensión mecánica. Y en lugar de barras de nuevo corte, sólo en posición.

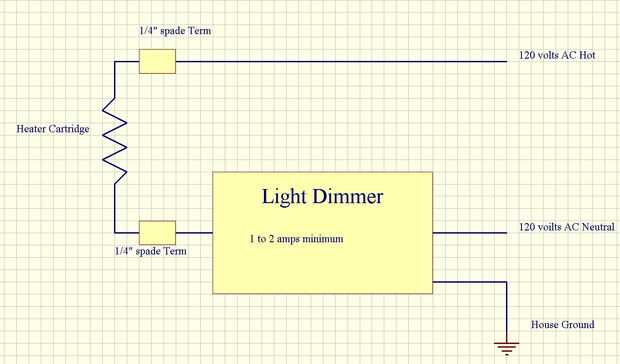

Sobre el atenuador de luz, se nos levantarnos e impresión, pero por supuesto querrá una forma más precisa de mantener la temperatura.
Te sugiero usar un controlador PID industrial estándar. Hay varios en EBay por unos $20,00 o tan.

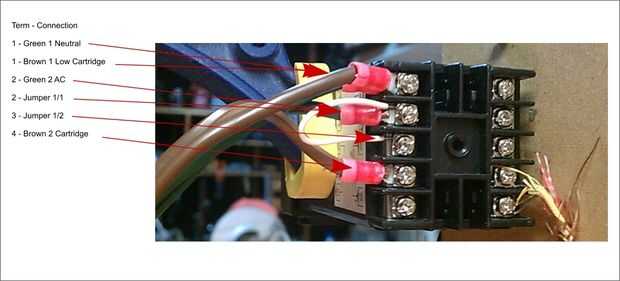

Por debajo es una foto alambres y etiquetado para que puedas ver cómo uno está conectado. Éstos siempre tienen "cómo" información.

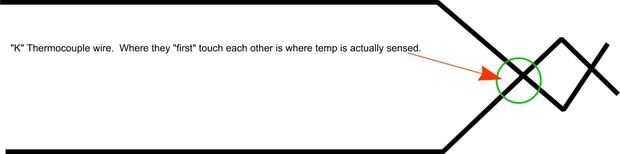

Esto utiliza una termocupla "K". Se vienen con un enchufe de lujo, sino cortadas y simplemente cruzar los dos cables. Donde se cruza el primer punto... que es donde sienten. Esto significa que puede torcer el cable de un par de vueltas, pero se detecta sólo el primer "toque".
