Paso 4: 2BEIGH3 inicial MAT
En teoría debería poder escalar una 2BEIGH3 hasta corte 48 "x 48" x 24 "de la espuma del CNC o imprimir un 24" x 24" x 24" bloque de plástico sólo por cambiar el tubo, varilla roscada y longitudes de la correa de distribución. Por lo tanto tomó el enfoque que todo debe ser una materia prima o una parte modificada. Lo consideramos motores paso a paso, reguladores y conductores sean una materia para esta compilación. Rodamientos lineales son una mercancía, pero a caro. Impresora 3D extremos caliente y extrusoras todavía no son una mercancía, y por lo tanto, vamos a construirlos. Quería mantener el total de los gastos de envío, para que todo (que no sea de hardware estándar que usted puede conseguir en cualquier tienda de HW) está disponible en tan sólo 4 proveedores. Voy a mencionar pero no tornillos pequeños detalle. Guardé todos los tornillos y pernos a 20 ¼ (6mm) y los tornillos pequeños a 6/32 (4mm).
Máquina básica
– La lista de materiales describe una máquina con una 28" altura de la anchura, profundidad de 26", 20" con un cuello ~ 16" Z eje. Otra vez, si usted quiere una máquina de diverso tamaño, apenas escala hacia arriba o hacia abajo.
BOM DE CNC
Vamos a conseguir las cosas en orden que necesitamos para que van a estar a la mano cuando es el momento de instalarlos
4 motores de cada pasos NEMA 23 5-8 kg-cm con eje de 6mm (0.250")
Darse una vuelta... hay varios lugares para comprar estos.
He utilizado http://www.circuitspecialists.com/
1 cada controlador paso a paso de 4 ejes – se conecta al ordenador de puerto LPT. (NO USB).
Tengo uno de http://www.cncgeeker.com/

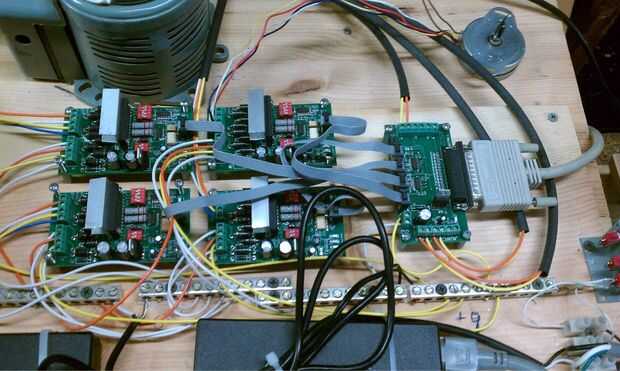

4 cada tarjetas de controlador paso a paso que conectarán a la tarjeta controladora y motores.
Nota: sugiero un vendedor que vende un kit de 4 ejes que ha sabido para trabajar juntos.
Calificaciones deben ser 3 amperios, 12-24 + v 1-2-8-16 paso similar al que compré.
Nota 2: La impresora 3D se vuelva a usar el motor paso a paso X e Y pero también requiere un 4 paso a paso para el estirador, así es necesario un «4 eje/controlador".
Fuente de alimentación para motores PAP – los controladores más el conductor generalmente toma dos voltajes.
7-9 voltios y 12-24 + voltios
Para el 7-9 voltios, cualquier 1 amp regulada PS voluntad hacer... una vieja fuente regulada debe ser fino.
Para las 12-24 +, sugiero una regulada de 12 voltios a 10-12 amperios como usted no necesitará más tensión con mayoría NEMA 23 y nada más hará los motores funcionamiento más caliente de lo necesario. Como 10-12 amperios potencia fuentes no son en todas partes, que tuve varios 12 voltios verrugas de pared de 4-6 amp sobre y mi chofer tablas son tablas individuales, así que poner una verruga en cada tablero y conectar entre sí todos los motivos (-). Nota: no paralelo estas PS ya que son interruptores y serán erráticos. Sólo tiene que conectar los motivos juntos... (-)... no (+)
Compre Software CNC Mach3 por Artsoft Inc
LazyCAM CNC Software por Artsoft Inc - gratis
SW de Mach3 se ejecuta en el equipo conectado a la tarjeta de paso a paso. GCode se convierte de los programas CAM y máquina de cortar y conduce las señales a los motores paso a paso.
Ahora para el primer viaje a la ferretería!
Pipa - todos son estándar 1" tubería de hierro. Usted puede comprar piezas o como yo, dio el chico de la tienda una lista y lo corte e hilo de rosca. Guarda cerca de $20 esta manera. Otra vez, si quieres escalar, ahora es el momento para ir a 1 1/2" o más tubos.
Cant Desc
2 cada 24"
3 cada codo
Tee de 1 cada
1 cada brida – Nota... estas son hechas sin oro...!
3 cada sindicatos
5 cada 6"
2 cada 12"
2 casquillos de extremo
