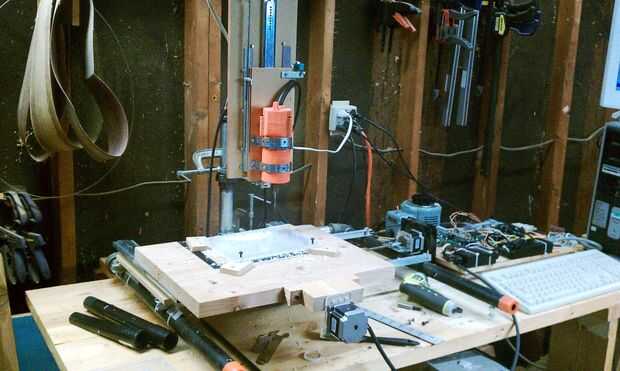

Paso 8: Básica 2BEIGH3 X CNC Y mesa MAT

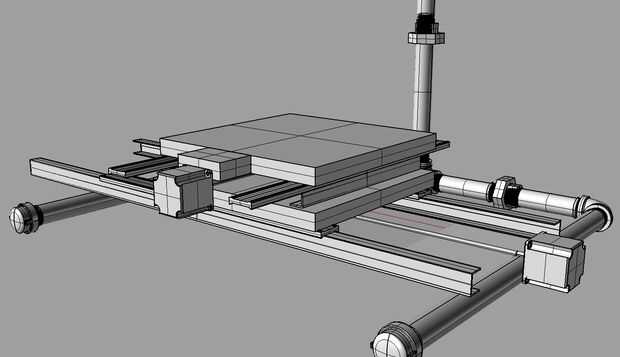

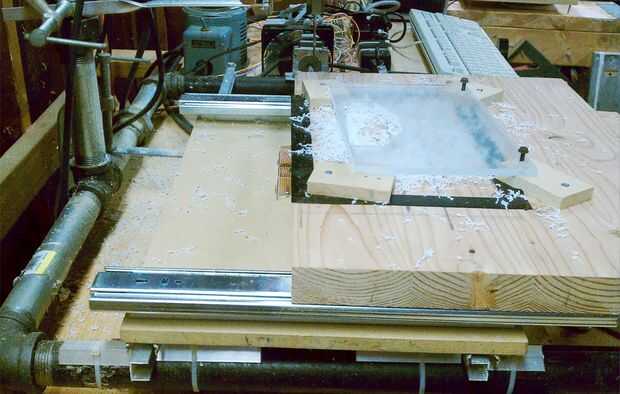

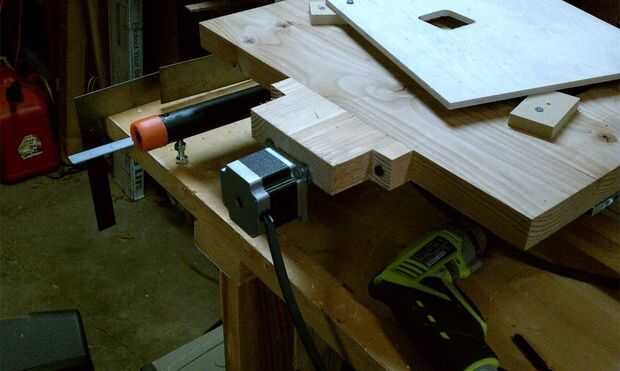

Necesitamos hacer algunas piezas para nuestra mesa de la CNC de precisión y para ello, haremos una tabla simplificada de precisión inferior para hacer las partes. Esto se hará en algunas diapositivas del cajón, canal "U" de aluminio y algunas placas cuadradas de 12".
Esto es similar a
Escogí esta ruta más bien que al decir... "aquí es el dwg, sólo consiguen ellos láser corte" por dos razones. En primer lugar, la tabla de precisión más baja estará lo suficientemente buena para hacer las piezas necesarias para el 3D mesa impresora X e Y y 2, algunas personas pueden no necesidad/quiere precisión 0.005"

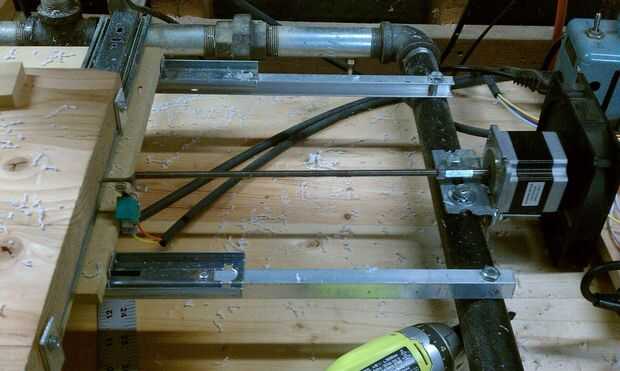

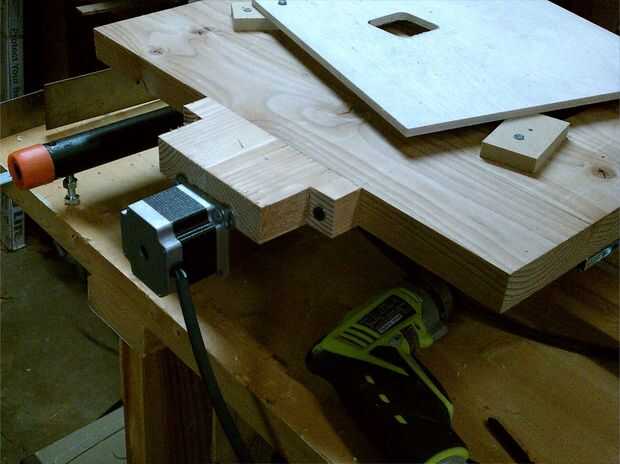

Una vez más, se trata de una mesa inferior de precisión X-Y axis, por lo que estamos buscando "cerrar" no exacta. Como construir esta tabla y ves que necesita agregar un espaciador (pareja de arandelas), mover un agujero un poco o agregar una abrazadera de "C" temporal... sólo hacerlo. La parte más importante, es en realidad la tuerca de la varilla roscada y vamos a hacer uno que va a ser fácil y sólido... no juego. Proporcionará planos CAD para la tabla de precisión en otro paso. Las correderas tienen demasiada tolerancia lateral para una tabla de precisión, pero están bien para la fabricación de muchas partes que no requieren +/-0.005 que podemos hacer tanto la precisión tabla piezas para la mesa de la CNC, así como las piezas de mesa impresora 3D con una tabla rápida y sencilla.

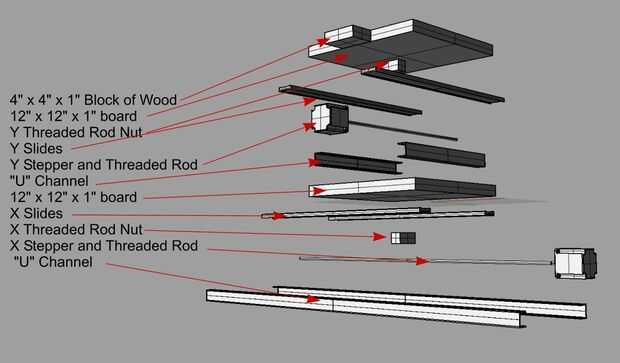

LISTA DE MATERIALES
Cant Desc
Tienda de HW-

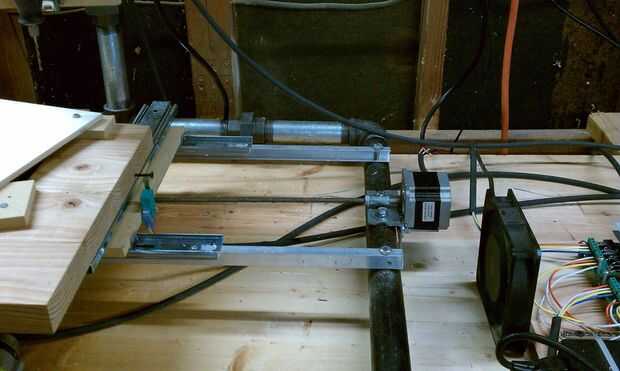

2 diapositivas de cada cajón de cojinete de bolas de 16"-20", estos vienen en un par =
4 en total
1 cada 16"-20" centro de la corredera. Parte única
2 cada canal de U de aluminio de ¾ "X 36"

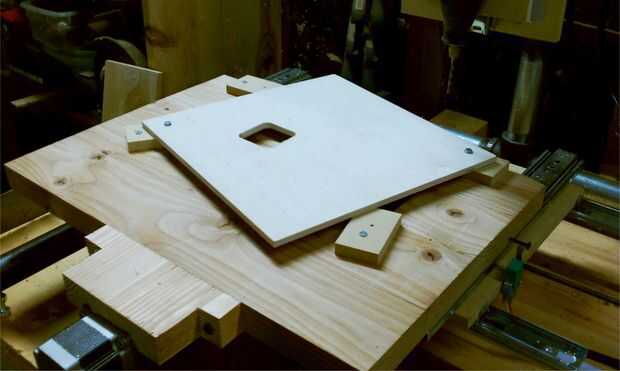

2 cada madera tableros de 12 "x 12" x ~ 1"
3 cada ¼" 20" x 36" varilla roscada
Estos deben ser rectos. Me fui a 2 tiendas de HW
Y miró a ~ 100 a 3
Para comprobar si es recta, a rodar en el piso de tienda
1 cada 1 "x 1/8" x 36 "plano stock acero galvanizado
2 soportes de cada "L" 2"
1 canal de cada aluminio "L" ½ "x ¼" x 36 "
2 tableros de 6 "x ~ 18" x ½ "

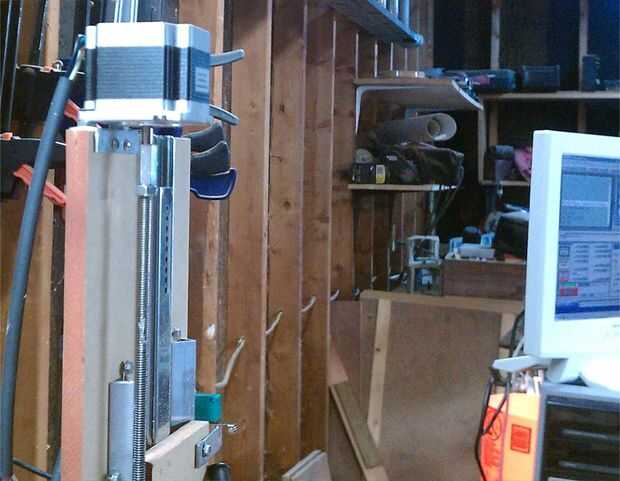

Estos son para el eje Z – intentar conseguir tableros rectas limpia.
Orden
1 cada 1 "x 1" x 12 "plástico Delrin
McMaster Carr PN 8739 K 92
50% de la CNC y el 50% de la impresora 3D
3 cada ¼" acopladores McMaster Carr 6412 K 11

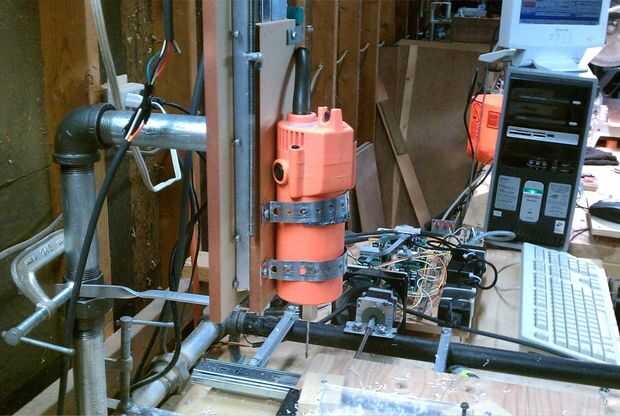

1 cada recorte eléctrico herramienta puerto carga tiene estos para ~ $20
Este es el fin del negocio del CNC
Si usted ya tiene una herramienta similar con un portaherramienta de 1/8", funcionará como
Es el siguiente punto que cuenta!
1 cada tres flauta recubrimiento carburo fresa 1/8"
8927A531 McMaster Carr PN $19,00 pero vale la pena cada centavo!
Esto "" cortará pistones HEMI!
Esto es donde usted no ir barato.
No importa lo que cortes, de la cartulina al acero.
