Se trata de una actualización sobre mi progreso actualizar mi máquina de escritorio fresadora MaxNC 10 - consulte a mi post anterior "La máquina en un presupuesto de Control".

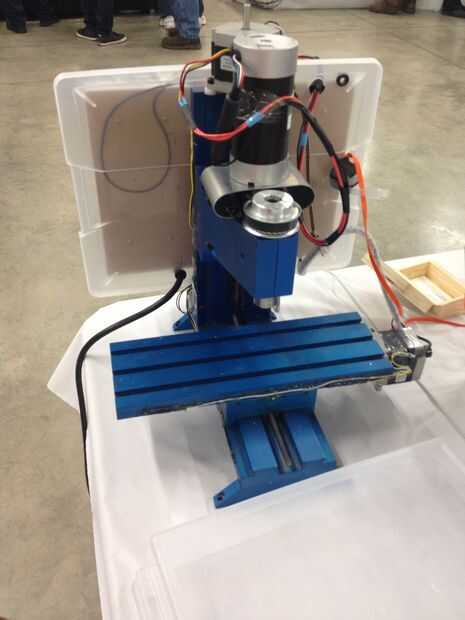

La MaxNC-10 en la foto es en producción - visite maxnc.net!. Era el mercado por un tiempo después de retiraron los anteriores propietarios de negocios. Sin embargo, las máquinas de MaxNC nave con lento, de bajo consumo motores y controladores que muchos usuarios querrán actualizar como lo estoy haciendo. Además, MaxNC ha expresado interés en ofrecer mi solución de actualización como una opción cuando tengo el sistema de trabajo mejor.
La foto fue tomada en la reciente "Expo fiebre de cabaña" en Líbano, Pennsylvania. Comparando el cuadro con mi post anterior se notará varios cambios a la máquina:
1.I añadido alto y bajo límite cambia a los tres ejes (X, Y y Z). Los motores paso a paso original simplemente serían puesto en la posición de límite sin daño a la máquina y mis programas CNC podrían utilizar como una posición de referencia. Sin embargo los más potentes motores y controladores tiraría el acoplador de eje del motor en lugar de estancamiento. Esto hace que la adición de interruptores de límite imperativo para proteger la máquina contra errores del programa CNC.
Porque la máquina tiene diapositivas de aluminio, podría utilizar interruptores de lengüeta magnética miniatura. Tenga en cuenta los dos interruptores que se ajustaron a la parte delantera de la diapositiva de X y un imán pequeño 1/8" ajustaron a la diapositiva de la Cruz. Sin embargo, el interruptor de límite del lado de baja Z se monta sólo con cinta adhesiva para ser ajustable para la longitud de la herramienta. Mi firmware es de muestras para proporcionar una inmunidad de ruido alto. Las entradas de interruptor pueden conectarse directamente a las entradas del μP y utilizar la resistencia interna de pull-up de 10K, pero las entradas del procesador deben ser protegidas de alto voltaje descarga de Electro estática (ESD) utilizando un arreglo de diodos de protección, por ejemplo, el Littlefuse SP720.
2. yo he sustituido el Dayton AC-DC motor de huso con un pasillo-sensored motor de DC sin escobillas (BLDC) trifásico de Anaheim Automation cepillada. BLWR235S-36V-4000-03 está a la venta de existencias para sólo $29,00! Quería que mi máquina para poder hacer el agujero de alta velocidad de perforación y golpear ligeramente para que el alcalde tuvo que ser Reversible de velocidad Variable (VSR) con la rotación exactamente sincronizada con el motor de eje de Z. Otras ventajas son un motor que es tranquilo mecánicamente y eléctricamente y pueden funcionar con eficacia alta. También es sobre dos veces la densidad de energía, 1/5 hp. y es aproximadamente del mismo tamaño. Las escobillas del motor Dayton podrían generar ruido eléctrico suficiente para interferir con mi electrónica y Dayton recambio cepillo son caros.
BLWR235S-36V-4000-03 tiene impresionante par motor a baja velocidad por lo que debe funcionar bien para el agujero taladrado y roscado. Para el espectáculo, tenía el motor da vuelta lentamente corriente-lazo abierto bajo tensión. Todavía estoy trabajando en la regeneración del sensor del pasillo bucle de bloqueo de fase (PLL) para permitir mayor velocidad, mayor energía operación.
La chapa eficaces obras de montaje del motor del pedestal pero debe ser reemplazado con un mejor diseño que oculta el acceso a los tornillos de ajuste de la correa síncrona.
Usé conectores de tipo banana de 2mm y tomas de corriente para conectar a los conductores del motor trifásico. Estos conectores pequeños tienen una alta corriente nominal y se han convertido en el estándar para motores trifásicos de quadcopter.
Usé pequeño diámetro 4 conductor plus arrojó cable y conectores mini-DIN para los sensores de pasillo. Estos conectores son baratos pero creo que la vivienda es de gran tamaño. Si estuviera dispuesto a gastar un poco más, podría haber utilizado los conectores de micrófono de solapa de SwitchCraft Tini-Q, o si el dinero no fuera ningún objeto, podría usar los conectores Lemo con el anillo de cierre de resorte estriado. O podía ha utilizado otro cinco conectores de bala de 2mm a pesar de que no necesita de gran intensidad.
