Paso 12: Software de controlador-cartilla

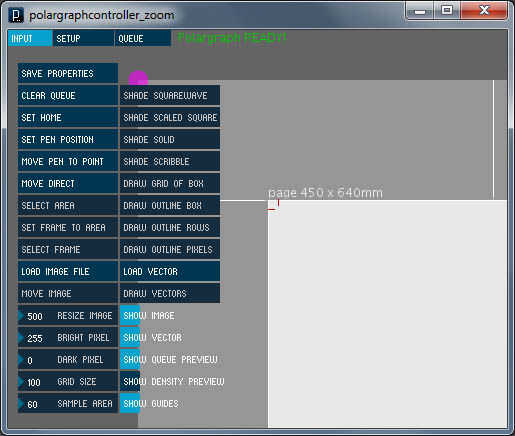

OK, en la ventana del controlador hay tres elementos principales.
- El panel de control con los botones hacia abajo el extremo izquierdo,
- El rectángulo gris en el centro que representa la máquina sí mismo,
- La cola de comando a la derecha de la máquina.
Algunos de los controles son sólo para hacer con el controlador (como la imagen de carga), pero algunos (como el conjunto de casa o hacer pixel) envían comandos a la máquina. Algunos de los controles son Hilanderos de número, haga clic y arrastre hacia arriba y hacia abajo en ellos para cambiar su valor.
Mueva el mouse sobre la máquina y verás algunas líneas superpuestos que representan las que cuelgan los cables. Puede acercar y alejar de la máquina usando la rueda del mouse y "agarrar" y moverse alrededor con el botón central del ratón arrastre.
Si se emite un comando a la máquina, se llevó a cabo en una cola hasta que la máquina señala al decir que está listo para hacer algo. La cola de comando aparece en el extremo derecho de la ventana de la aplicación. Cuando se lo empieza para arriba, está en modo de pausa y está previamente cargado con un par de ajustes predeterminados. Puede iniciarlo y detenerlo haciendo clic en el encabezado de la cola (donde dice cola de comando: pausa - haga clic para empezar a). La cola se puede vaciar con el botón de reset de la cola . Mientras está en pausa la cola, comandos individuales pueden eliminarse de él haciendo clic en ellos.
La interfaz está dividida en tres pestañas, cambiar entre ellas utilizando las etiquetas en la parte superior. Cada ficha tiene un conjunto diferente de botones en su panel.
- De entrada. Utilizado para cargar imágenes, mover, redimensionar, seleccionando un área para dibujar, así como de emitir los comandos de dibujo. Haga clic en cargar imagen y vaya a una imagen, (png o jpg), luego mover imagen y cambiar el tamaño de imagen para colocar en la página.
- Programa de instalación. Utilizan para definir el hardware de la máquina. Cambiar el tamaño de la máquina, el tamaño de página y posición y la posición del punto de inicio. También cambiar las velocidades de motor y tamaño de lápiz. Una vez que hayas cambiado la máquina en pantalla para reflejar el tamaño real de su propia máquina, pulse añadir especificaciones de máquina para enviar a la máquina.
- Cola. Utiliza para exportar e importar la cola a y desde un archivo de texto. Son en texto plano, así que es fácil hackearles.
Siguiente vamos a conectarlo para arriba.
