Paso 15: Montar la góndola
La góndola es el sostenedor de la pluma. Hay algunos diseños alternativos para ellas, incluyendo este 3D un imprimible que parece trabajar muy bien. Mi diseño es mucho más pesado y tiene un centro hueco para que la pluma puede estar siempre en el punto exacto donde convergen las cuerdas. En la práctica, estoy confuso cuánto diferencia esto hace, pero me hace sentir bien.

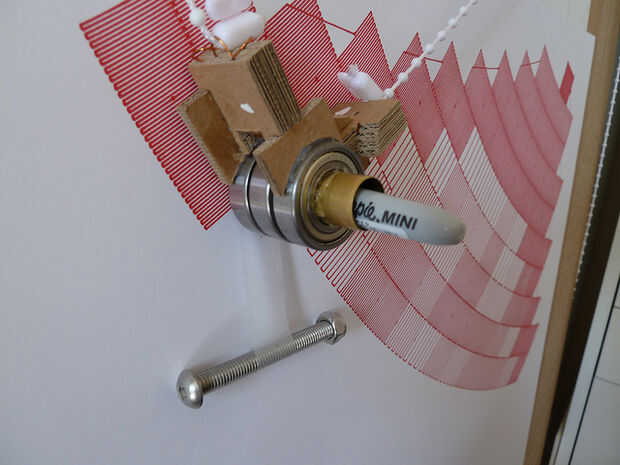

Hice uno de cartón ondulado y un CD en blanco, pegado a unos rodamientos de bolas (ver la última foto en este paso). Más tarde me gradué en algunos láser de lujo-dan cortar piezas (disponible a través de ponoko, o usted puede tomar la fuente desde el repositorio de github), pero el principio es el mismo. Yo he conectado el diseño en una EPS en un ponoko P1 tamaño tablero.

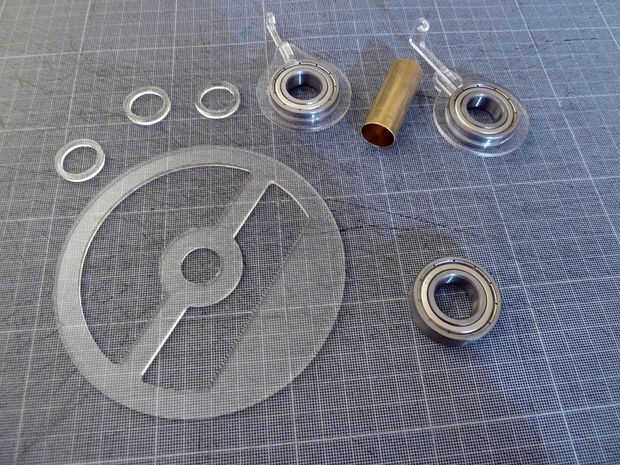

La diapositiva sólo piezas Junta y luego en una longitud de cobre amarillo del tubo (ver lista de piezas). El láser de corte de piezas tienen nodos que necesita una pequeña presentación para obtener. Sólo tenga cuidado porque el acrílico es bastante frágil. Deben todos pon juntos, pero si es demasiado flojo, unos toques de pegamento mantendrá juntos. Generalmente pongo un cordón de pegamento alrededor del agujero en el estabilizador y luego otro par de puntos alrededor del agujero en el anillo espaciador final.

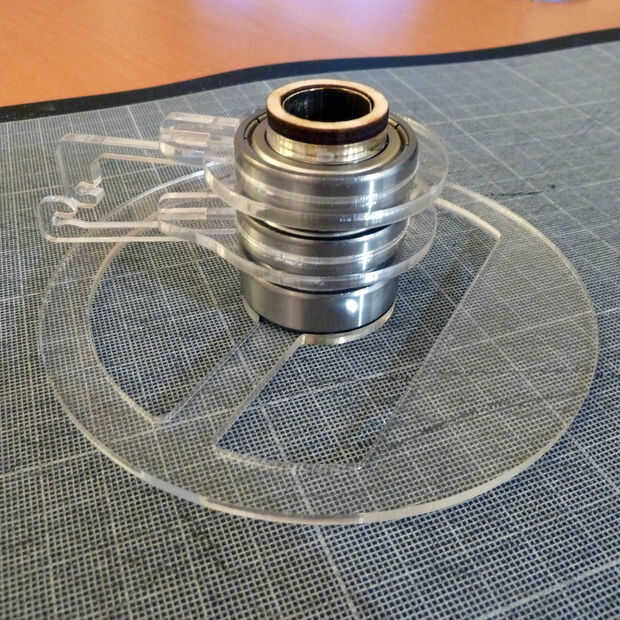

La secuencia es, de abajo hacia arriba:
- Gran estabilizador
- Rodamiento de vacío
- Anillo distanciador
- Rodamiento con brazo de suspensión de cable recta
- Anillo distanciador
- Rodamiento con brazo de suspensión de cable compensado
- Anillo de espaciador (es que pegue)
- Y un anillo de madera contrachapada como un toque decorativo
