Paso 17: volver a la mesa de dibujo
OK, los últimos bits de configuración a continuación:
- Medir el tamaño de la máquina
- Encontrar el punto de inicio

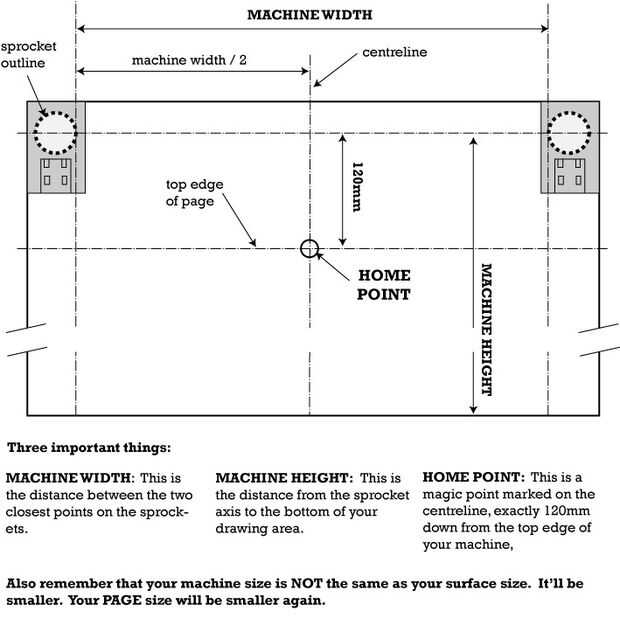

Utilice el diagrama que se adjunta a este paso y trazar líneas sobre la superficie de dibuja en los lugares marcados.
Es importante que las líneas son paralelas y cuadrados, y sus medidas son exactas. Usted no puede esperar obtener buenos resultados si no lo tienes marcado correctamente. Como dicen: Preparación adecuada previene pobre Polargraphs. ¿No?
OK, así que medir el ancho de la máquina, en mm. Esta es la distancia entre los puntos más cercanos de sus piñones. Medida de los dientes en lugar de la llanta. Realmente debe ser desde el punto donde el cable cuelga, pero eso cambia todo el tiempo, así que esto va a hacer.
Ahora trace una línea para el borde superior de la máquina. Debe ejecutar exactamente entre sus piñones, entre los dos ejes motor.
Dibuje otra línea horizontal, inferior de su borde superior que marcó exactamente 120mm. Esto es donde pones el borde superior de su página. Usted no puede esperar a dibujar mucho más que esto.
Dibuje una línea vertical el centro exacto de tu máquina. En esta línea vertical cruza su borde superior de la línea de la página es su Inicio punto de. La máquina sepa dónde está, usted sabe dónde está. Ambos están de acuerdo, y es donde todo comienza de.
