Paso 16: Diseño los componentes
![]()
![]()
![]()
![]()
![]()
![]()

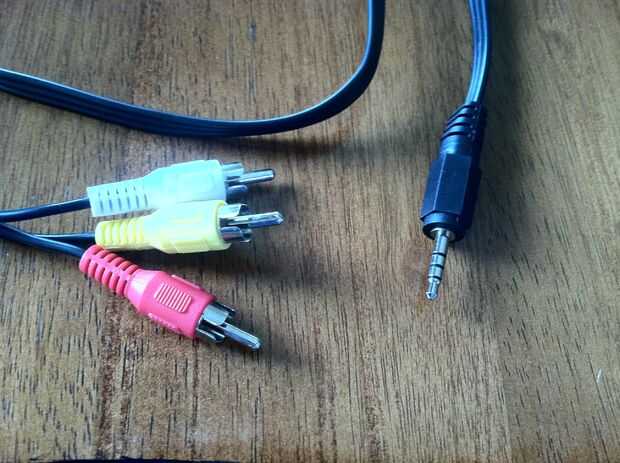

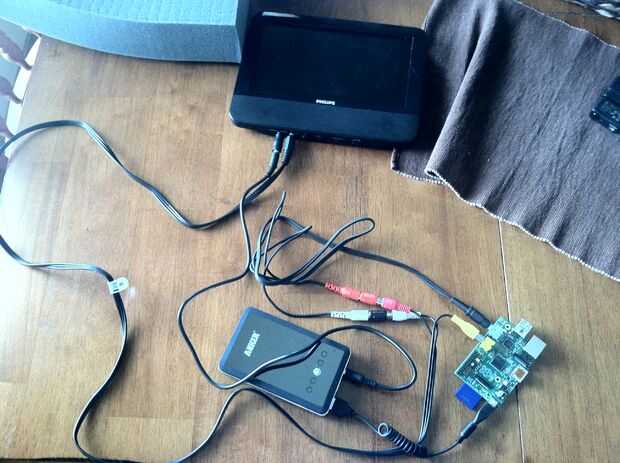

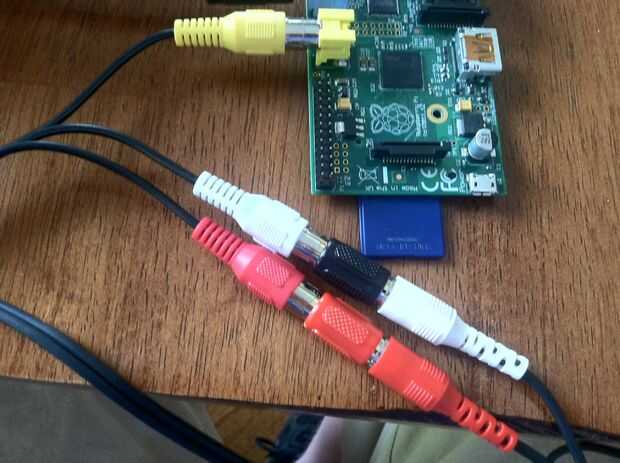

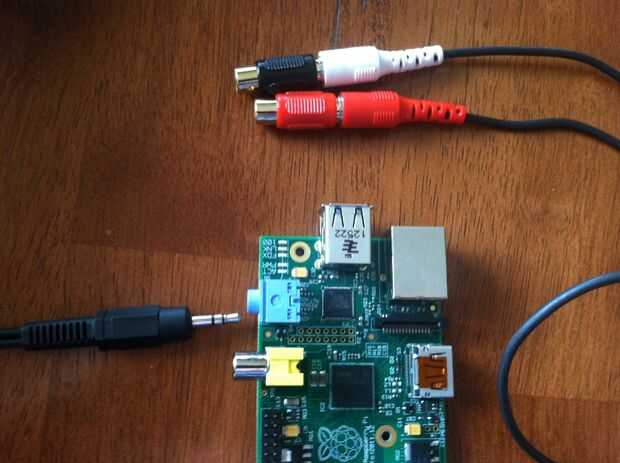

Tomar todos los componentes (Pi, pantalla, batería, controladores, cables) y pone hacia fuera. Usted será luego engancharlos todo como si estuvieran en la cartera. Los cables de la pantalla deben ser conectados como la demostración de los cuadros. 3.5mm a rca debe insertar directamente en los puertos de audio en el A / V cable. El A / V cable debe enchufar el vídeo rca en la Pi y luego conecte en la pantalla un / puerto de v. Habrá muchos extra cables paquetes hasta pero funciona y se ve bien cuando el proyecto haya finalizado. Esto le permitirá visualizar los cables ir donde una vez dentro de la cartera.

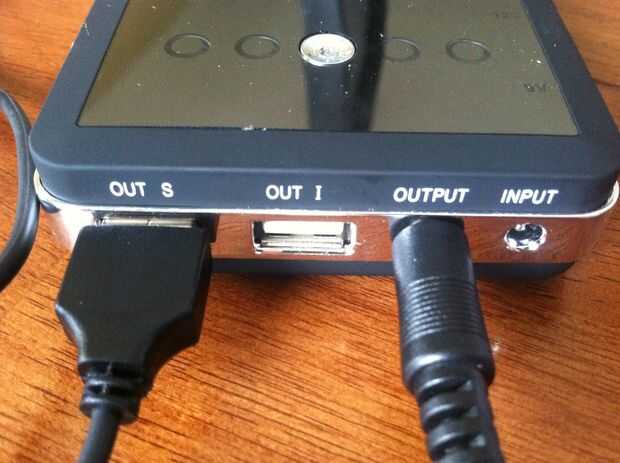

La batería viene con cables que pueden usarse con la pi y la pantalla. Ejecutar la pantalla de corriente usando el cable de CC con la punta correcta. Ejecutar que el Pi off USB equipado con el conector micro usb.

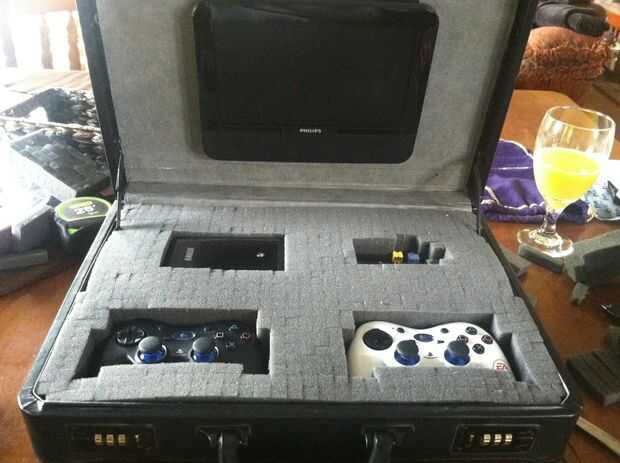

Cuando finalice el proceso de visualización, coloque los componentes con maletin y cables por debajo de la espuma. Si la espuma se arrugar_, tallar lejos más de la parte inferior de la espuma para crear una pequeña "cueva" para los cables. Esto hará que la espuma poner el plano y se verá mucho mejor.
