Paso 8: Preparar los registros de PCB.
Así, por ejemplo, si "Pin 3" en "Lado A" tiene 9 símbolos alfanuméricos asociados con él, entonces la placa que representa el "Lado A" debe tener 9 cables conectados de cerca de 12"corriendo de él.
Y a estos 9 cables (conectados eléctricamente en la PCB) luego le conecte el cable de teclado hackeado que representa "Pin 3" del "Lado A".
Esencialmente, todos estos 9 cables tendría que conectarse al "Pin 3".
Así que... Cuando termines, cada tabla debe tener un cable de él para cada clave de máquina de escribir, que piensa sobre el uso.

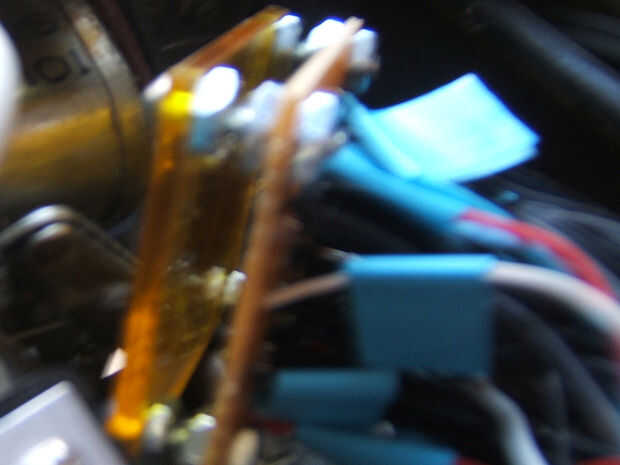

Deben ser un lío de cables, como se ve en mi foto.

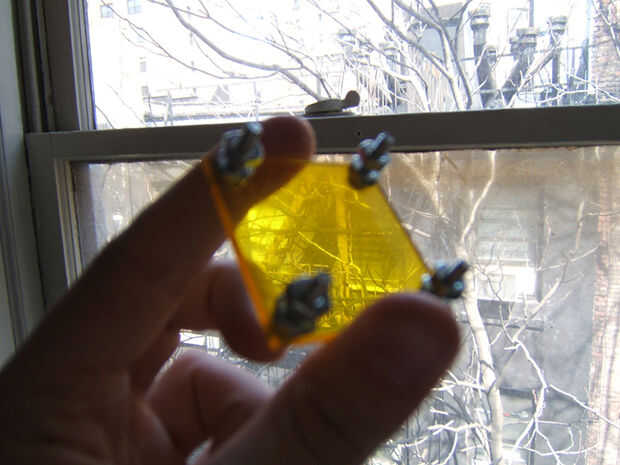

Otra cosa a considerar es que algunos PCBs tienen agujeros en ellos para conectarlos a los soportes. Que mina conectado a un pequeño soporte de acrílico. Hice esto para que ninguna de las conexiones soldadas accidentalmente Haz puente si entran en contacto con metal en la máquina de escribir (véase el cuadro secundario).
