Paso 2: Otra explicación del mecanismo de

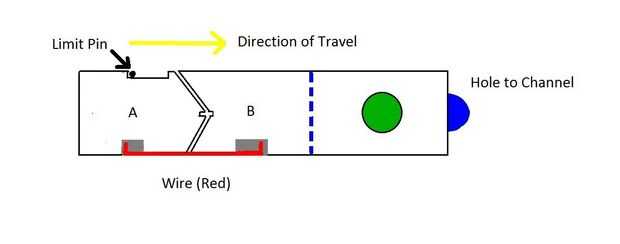

Esta es una vista del mecanismo de funcionamiento en sus diferentes pasos y condiciones. El primer gráfico muestra una moneda en su lugar (rectángulo negro fino) los deslizadores de "A" y "B" viajará desde izquierda a derecha. Observe la posición del cable (rojo) en los agujeros de inletted (gris). Es solo un poco flojo en los agujeros, pero no mucho. La línea punteada azul representa el cambio en el espesor de corte en la botella "B". El círculo verde es un chicle cargado en el agujero de la corredera. El semicírculo azul es el agujero al canal donde se distribuirá la gumball. Observe también la posición del negro limitar el pin para el deslizador "A". El recorrido del deslizador "A" es sólo un poquito más que el diámetro de la moneda.

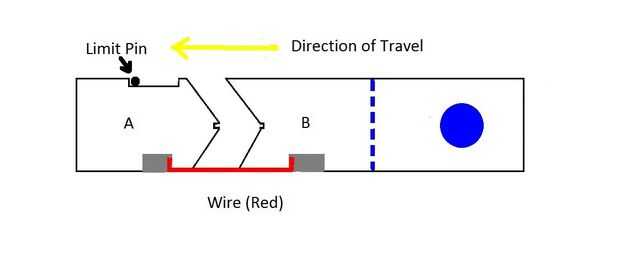

En el segundo gráfico se ha invertido el sentido de la marcha. El agujero para la gumball muestra un color azul para indicar que la gumball ha caído en el canal. La moneda ya no es visible y ha caído en la caja de moneda. El pasador limitador está ahora en posición para que el deslizador "A" se mueva más en la máquina. El cable (rojo) está firmemente tirando el deslizador de "B" hacia atrás en tándem con el deslizador "A".

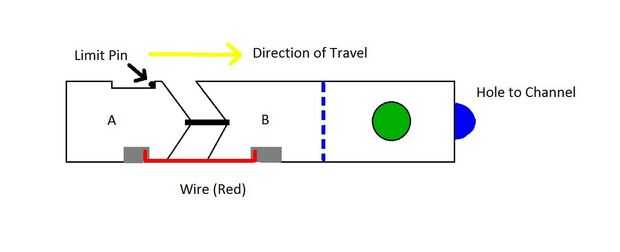

El tercer gráfico muestra qué sucede si alguien intenta conseguir un chicle sin necesidad de insertar una moneda. El deslizador "A" se ha movido hacia dentro lo más que pueda. El Pin de límite es contra el hombro de la botella "A". El cable (rojo) está suelto y no presione el deslizador de "B". El chicle verde permanece impasible.
